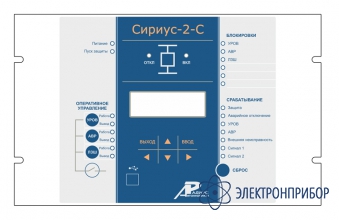

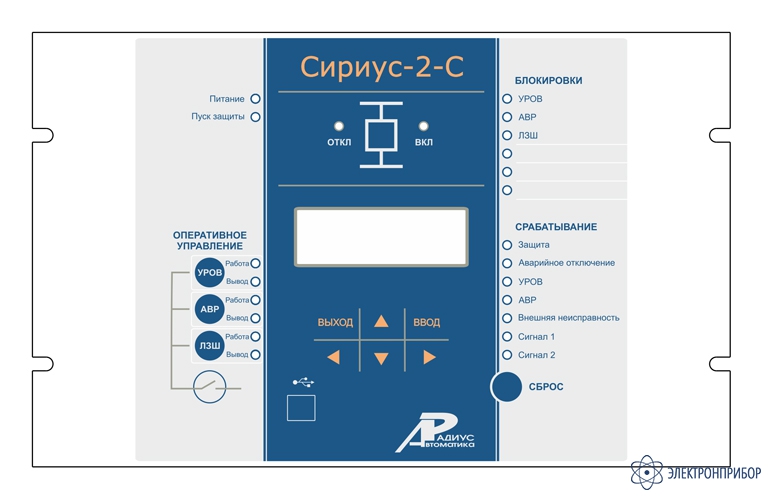

Сириус-21-С устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Код товара: 25699-
-
Гарантия
3 года
-
Производитель
Сертификаты
Описание устройства микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ Сириус-21-С:
Устройства Сириус-2-С и Сириус-21-С предназначены для выполнения функций релейной защиты, автоматики, управления и сигнализации секционного выключателя напряжением 3-35 кВ. Устройства имеют специальное исполнение «И5», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».
Устройство Сириус-2-С отличается от Сириус-21-С порядком нумерации клеммников.
Особенности устройства микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ Сириус-21-С:
Функции защиты
- трехступенчатая максимальная токовая защита от междуфазных повреждений с контролем двух или трех фазных токов;
- автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
- защита от обрыва фазы;
- логическая защита шин;
- выдача сигнала пуска МТЗ для организации логической защиты шин.
Функции автоматики
- операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
- возможность подключения внешних защит, например, дуговой;
- формирование сигнала УРОВ при отказах своего выключателя;
- исполнение входного сигнала УРОВ при отказах нижестоящих выключателей.
Дополнительные сервисные функции
- определение вида повреждения при срабатывании МТЗ;
- фиксация токов в момент аварии;
- измерение времени срабатывания защиты и отключения выключателя;
- встроенные часы-календарь;
- возможность встраивания устройства в систему единого точного времени станции или подстанции;
- измерение текущих фазных токов;
- дополнительные реле и светодиоды с функцией, заданной пользователем;
- цифровой осциллограф;
- регистратор событий.
Общие функции платформы Сириус-2
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик);
- ввод и хранение уставок защит и автоматики;
- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- определение места повреждения линии (для воздушных линий);
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.
Устройство не срабатывает ложно и не повреждается
- при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
- при подаче напряжения оперативного постоянного тока обратной полярности;
- при замыкании на землю цепей оперативного тока.
Исполнение устройства микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ Сириус-21-С:
Устройство Сириус-21-С доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство «Сириус-21-С-tA-nnnB-ss», где
tA – исполнение устройства по номинальному току вторичной обмотки ТТ:
1А – для номинального тока 1 А;
5А – для номинального тока 5 А.
nnnB – исполнение устройства по напряжению оперативного тока:
24В – напряжения питания 24 В постоянного тока;
48В – напряжения питания 48 В постоянного тока;
110В – напряжения питания 110 В постоянного тока;
220В – напряжения питания 220В переменного (50 Гц), выпрямленного или постоянного тока;
220В DC – напряжение питания 220В только постоянного тока с дискретными входами, обеспечивающими формирование импульса режекции, в соответствии с требованиями СТО 56947007-29.120.40.102-2011;
ss – тип интерфейса связи с АСУ:
И1 – два интерфейса RS485 (для устройств выпуска до 02.2025);
И2 – для исполнения с интерфейсом Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104;
И5-TX – для исполнения с двумя интерфейсами Ethernet по «витой паре» (100BASE-ТX) и протоколами обмена МЭК 61850 (редакция 2) и Modbus TCP;
И5-FX – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с оптическим разъемом (МЭК 61850-8-1, HSR, PRP, Modbus TCP).
Пример записи обозначения устройства «Сириус-21-С» с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-21-С-5A-220В-И1».Исполнение И1-Д0 (для устройств выпуска с 02.2025):
С 02.2025 года устройство Сириус-21-С доступно для заказа в исполнении «И1-Д0». Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство «Сириус-21-А-В-C», где
«Сириус-21-С» - фирменное название устройства;
А – исполнение устройства по напряжению оперативного тока:
220В – 220 В постоянного, переменного или выпрямленного тока.В – исполнение устройства по третьему интерфейсу линии связи:
И1 – основное исполнение (USB-A, USB-B, RS485-PPS, 2хRS485 с протоколом обмена Modbus RTU).С – аппаратное исполнение:
Д0 – базовое исполнение устройства. -
-
Технические характеристики устройства микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ Сириус-21-C в зависимости от варианта исполнения:
Модель Вторичные токи Напряжение питания Исполнение интерфейса по АСУ Сириус-21-С-1А-220В-И1 1А 220В переменного (50 Гц), выпрямленного или постоянного тока два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-21-С-5А-220В-И1 5А 220В переменного (50 Гц), выпрямленного или постоянного тока два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-21-С-1А-110В-И1 1А 110В постоянного тока два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-21-С-5А-110В-И1 5А 110В постоянного тока два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-21-С-1А-48В-И1 1А 48В постоянного тока два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-21-С-5А-48В-И1 5А 48В постоянного тока два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-21-С-1А-24В-И1 1А 24В постоянного тока два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-21-С-5А-24В-И1 5А 24В постоянного тока два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-21-С-1А-220В DC-И1 1А 220В постоянного тока с импульсом режекции два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-21-С-5А-220В DC-И1 5А 220В постоянного тока с импульсом режекции два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-21-С-1А-220В-И2
(полностью заменяет выпускаемое ранее исполнение И3)1А 220В переменного (50 Гц), выпрямленного или постоянного тока один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Сириус-21-С-5А-220В-И2
(полностью заменяет выпускаемое ранее исполнение И3)5А 220В переменного (50 Гц), выпрямленного или постоянного тока один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Сириус-21-С-1А-110В-И2
(полностью заменяет выпускаемое ранее исполнение И3)1А 110В постоянного тока один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Сириус-21-С-5А-110В-И2
(полностью заменяет выпускаемое ранее исполнение И3)5А 110В постоянного тока один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Сириус-21-С-1А-48В-И2
(полностью заменяет выпускаемое ранее исполнение И3)1А 48В постоянного тока один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Сириус-21-С-5А-48В-И2
(полностью заменяет выпускаемое ранее исполнение И3)5А 48В постоянного тока один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Сириус-21-С-1А-24В-И2
(полностью заменяет выпускаемое ранее исполнение И3)1А 24В постоянного тока один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Сириус-21-С-5А-24В-И2
(полностью заменяет выпускаемое ранее исполнение И3)5А 24В постоянного тока один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Сириус-21-С-1А-220В DC-И2
(полностью заменяет выпускаемое ранее исполнение И3)1А 220В постоянного тока с импульсом режекции один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Сириус-21-С-5А-220В DC-И2
(полностью заменяет выпускаемое ранее исполнение И3)5А 220В постоянного тока с импульсом режекции один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Сириус-21-С-1А-220В-И4-FX 1А 220В переменного (50 Гц), выпрямленного или постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-21-С-5А-220В-И4-FX 5А 220В переменного (50 Гц), выпрямленного или постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-21-С-1А-110В-И4-FX 1А 110В постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-21-С-5А-110В-И4-FX 5А 110В постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-21-С-1А-48В-И4-FX 1А 48В постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-21-С-5А-48В-И4-FX 5А 48В постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-21-С-1А-24В-И4-FX 1А 24В постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-21-С-5А-24В-И4-FX 5А 24В постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-21-С-1А-220В DC-И4-FX 1А 220В постоянного тока с импульсом режекции два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-21-С-5А-220В DC-И4-FX 5А 220В постоянного тока с импульсом режекции два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-21-С-1А-220В-И4-TX 1А 220В переменного (50 Гц), выпрямленного или постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-21-С-5А-220В-И4-TX 5А 220В переменного (50 Гц), выпрямленного или постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-21-С-1А-110В-И4-TX 1А 110В постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-21-С-5А-110В-И4-TX 5А 110В постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-21-С-1А-48В-И4-TX 1А 48В постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-21-С-5А-48В-И4-TX 5А 48В постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-21-С-1А-24В-И4-TX 1А 24В постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-21-С-5А-24В-И4-TX 5А 24В постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-21-С-1А-220В DC-И4-TX 1А 220В постоянного тока с импульсом режекции один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-21-С-5А-220В DC-И4-TX 5А 220В постоянного тока с импульсом режекции один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-21-С-1А-220В-И5-FX 1А 220В переменного (50 Гц), выпрямленного или постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-21-С-5А-220В-И5-FX 5А 220В переменного (50 Гц), выпрямленного или постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-21-С-1А-110В-И5-FX 1А 110В постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-21-С-5А-110В-И5-FX 5А 110В постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-21-С-1А-48В-И5-FX 1А 48В постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-21-С-5А-48В-И5-FX 5А 48В постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-21-С-1А-24В-И5-FX 1А 24В постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-21-С-5А-24В-И5-FX 5А 24В постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-21-С-1А-220В DC-И5-FX 1А 220В постоянного тока с импульсом режекции два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-21-С-5А-220В DC-И5-FX 5А 220В постоянного тока с импульсом режекции два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-21-С-1А-220В-И5-TX 1А 220В переменного (50 Гц), выпрямленного или постоянного тока два интерфейса Ethernet по «витой паре» (100BASE-ТX) и протокола обмена МЭК 61850 (редакция 2) и Modbus TCP Сириус-21-С-5А-220В-И5-TX 5А 220В переменного (50 Гц), выпрямленного или постоянного тока два интерфейса Ethernet по «витой паре» (100BASE-ТX) и протокола обмена МЭК 61850 (редакция 2) и Modbus TCP Сириус-21-С-1А-110В-И5-TX 1А 110В постоянного тока два интерфейса Ethernet по «витой паре» (100BASE-ТX) и протокола обмена МЭК 61850 (редакция 2) и Modbus TCP Сириус-21-С-5А-110В-И5-TX 5А 110В постоянного тока два интерфейса Ethernet по «витой паре» (100BASE-ТX) и протокола обмена МЭК 61850 (редакция 2) и Modbus TCP Сириус-21-С-1А-48В-И5-TX 1А 48В постоянного тока два интерфейса Ethernet по «витой паре» (100BASE-ТX) и протокола обмена МЭК 61850 (редакция 2) и Modbus TCP Сириус-21-С-5А-48В-И5-TX 5А 48В постоянного тока два интерфейса Ethernet по «витой паре» (100BASE-ТX) и протокола обмена МЭК 61850 (редакция 2) и Modbus TCP Сириус-21-С-1А-24В-И5-TX 1А 24В постоянного тока два интерфейса Ethernet по «витой паре» (100BASE-ТX) и протокола обмена МЭК 61850 (редакция 2) и Modbus TCP Сириус-21-С-5А-24В-И5-TX 5А 24В постоянного тока два интерфейса Ethernet по «витой паре» (100BASE-ТX) и протокола обмена МЭК 61850 (редакция 2) и Modbus TCP Сириус-21-С-1А-220В DC-И5-TX 1А 220В постоянного тока с импульсом режекции два интерфейса Ethernet по «витой паре» (100BASE-ТX) и протокола обмена МЭК 61850 (редакция 2) и Modbus TCP Сириус-21-С-5А-220В DC-И5-TX 5А 220В постоянного тока с импульсом режекции два интерфейса Ethernet по «витой паре» (100BASE-ТX) и протокола обмена МЭК 61850 (редакция 2) и Modbus TCP Технические характеристики устройства микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ Сириус-21-С:
Параметр Значение Технические характеристики устройства Сириус-21-С Число аналоговых входов по току 3 Число дискретных входов 34 Число дискретных выходных сигналов (групп контактов) 12 (21) Габаритные размеры (ВхШхГ), мм 190х305х185 Масса, кг, не более 7 Общие технические характеристики платформы Сириус-2 Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели;
IP20 по остальным, кроме клемм подключения токовых цепей.Рабочее значение относительной влажности воздуха, % 98 Предельные рабочие значения температуры окружающего воздуха, °С от -40 до +55 Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25 -
Комплект поставки Сириус-21-С
№ Наименование Количество 1 Устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ Сириус-21-С в выбранном исполнении 1 2 Руководство по эксплуатации 1 3 Паспорт 1 -
