Сириус-2МЛ-02, Сириус 2 МЛ 02, Сириус2МЛ02
Средства релейной защиты и автоматики

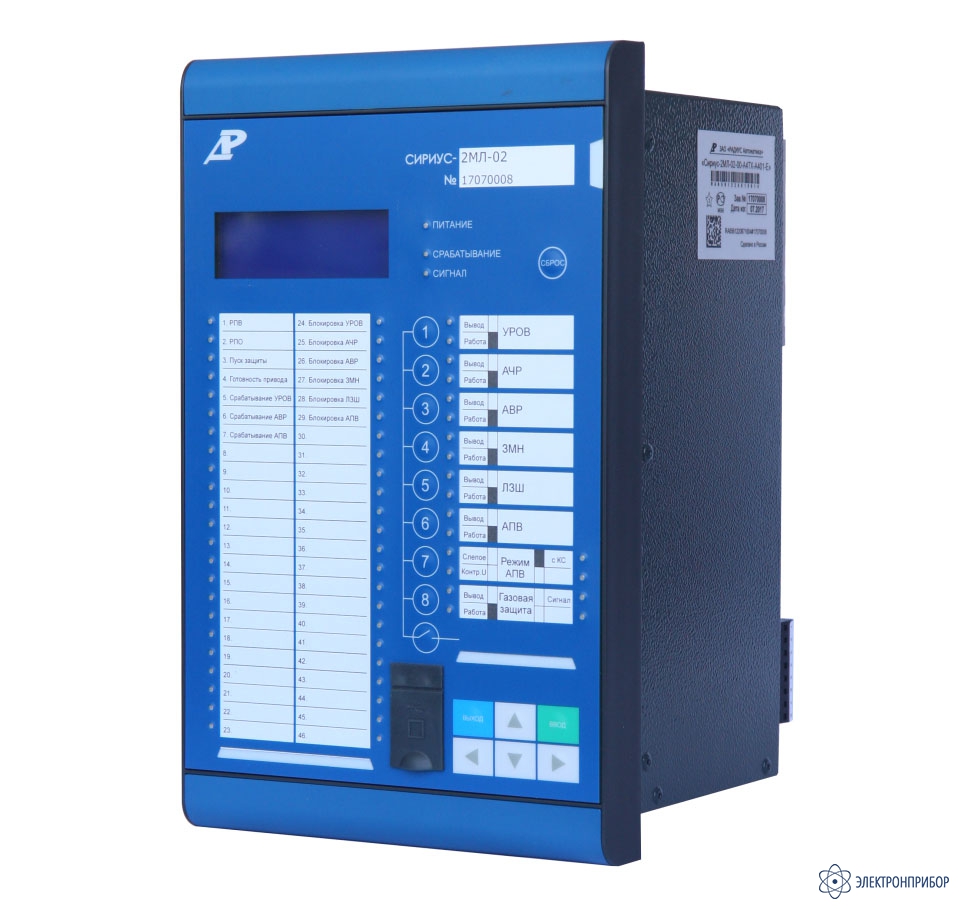

Сириус-2МЛ-02 — устройство РЗА, управления и сигнализации ввода, секционного выключателя, отходящих присоединений напряжением 3-35 кВ
Код товара: 56371-
-
Производитель
Назначение устройства РЗА, управления и сигнализации ввода, секционного выключателя, отходящих присоединений напряжением 3-35 кВ Сириус-2МЛ-02:
Выполнение функций РЗА различных присоединений одним устройством: ввод, секционный выключатель, кабельная или воздушная линия, электродвигатель, ТСН.
Особенности устройства РЗА, управления и сигнализации ввода, секционного выключателя, отходящих присоединений напряжением 3-35 кВ Сириус-2МЛ-02:
- Максимальная токовая защита (МТЗ) (4 ступени):
- Направленная;
- Загрубление уставки при включении;
- Пуск по напряжению;
- Действие на сигнал или на отключение;
- Ускорение;
- Независимая или зависимая характеристика;
- Блокировка при броске тока намагничивания (БНТ).
- Дистанционная защита (3 ступени):
- Контроль трёх петель от междуфазных КЗ и двух петель «фаза-земля»;
- Полигональные характеристики;
- Блокировка при качаниях;
- Блокировка при неисправности цепей напряжения (БНН);
- Логическая защита шин (ЛЗШ);
- Выбор схемы блокировки;
- Пуск по напряжению.
- Защита от обрыва фазы (защита от несимметричного режима):
- По I2;
- По I2/I1.
- Защита от ОЗЗ (2 ступени):
- По 3U0;
- По 3I0 50 Гц;
- По 3I0 высших гармоник;
- Направленная.
- Защита минимального напряжения (ЗМН) (2 ступени);
- Защита от повышения напряжения (ЗПН);
- Дуговая защита;
- Дополнительная токовая защита от отдельного измерительного канала, например, для ТЗНП стороны 0,4 кВ трансформатора собственных нужд;
- Контроль наличия напряжения на вводе:
- Измеренный;
- По дискретному сигналу.
- Контроль наличия напряжения на секции (шинах);
- Контроль отсутствия напряжения на секции (шинах);
- Автоматика управления выключателем, в том числе с контролем синхронизма;
- АПВ (двукратное):
- С возможностью оперативного переключения режима;
- С контролем наличия и отсутствия напряжения;
- С контролем синхронизма.
- УРОВ (прием сигналов от нижестоящих выключателей и формирование сигнала при отказе своего);
- АВР с восстановлением нормального режима.
Исполнение устройства РЗА, управления и сигнализации ввода, секционного выключателя, отходящих присоединений напряжением 3-35 кВ Сириус-2МЛ-02:
Функциональный состав устройства:
Номинальное значение переменного тока (50 Гц):
0 - универсальное исполнение по номинальному вторичному току;Напряжение оперативного питания:
0 - 220 В постоянного тока с импульсом режекции;
1- 110 В постоянного тока;
2- 24 В постоянного тока;
5 - 220 В переменного (50 Гц), выпрямленного или постоянного тока.Тип интерфейса связи:
0 - два интерфейса RS-485;
5Т- два интерфейса RS-485, два (с аппаратным составом К450-41, К250-21 и модулем SV1T - четыре) интерфейса Ethernet с разъемом RJ45;
5U - два интерфейса RS-485, два (с аппаратным составом К450-41, K250-21 и модулем SV1U - четыре) интерфейса Ethernet с разъемом для SFP-модулей;Аппаратный состав терминала:
401-41 - аппаратный состав терминала;
450-41 - аппаратный состав терминала;
250-21 - аппаратный состав терминала.Пример записи устройства защиты присоединений напряжением 3-35 кВ, с универсальным исполнением измерительных токовых входов, напряжением оперативного питания 220 В с импульсом режекции, с двумя интерфейсами RS485 и двумя интерфейсами Ethernet с разъемами для SFP-модулей имеет вид:
«Сириус-2МЛ-02-0-0-А5U-K401-41», где Сириус - фирменное название устройства; 2МЛ - функциональное назначение устройства; 02 - функциональный состав устройства; 0 - универсальное исполнение по номинальному вторичному току; 0 - 220В постоянного тока с импульсом режекции; A5U - два интерфейса RS-485, 2 интерфейса Ethernet с разъемом для SFP-модулей; K401-41 - аппаратный состав терминала .
-
-
Технические характеристики Сириус-2МЛ-02 в зависимости от варианта исполнения:
Модель Вторичные токи Напряжение питания Состав интерфейсов связи Аппаратный состав для ЦПС Сириус-2МЛ-02-0-0-A5T-К250-21 Универсальное исполнение по
номинальному вторичному току (50 Гц)220 В постоянного тока с импульсом режекции Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два с разъемом RJ45 Ethernet (МЭК 61850, HSR,PRP)К250-21 Сириус-2МЛ-02-0-1-A5T-К250-21 Универсальное исполнение по
номинальному вторичному току (50 Гц)110 В постоянного тока Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два с разъемом RJ45 Ethernet (МЭК 61850, HSR,PRP)К250-21 Сириус-2МЛ-02-0-2-A5T-К250-21 Универсальное исполнение по
номинальному вторичному току (50 Гц)24 В постоянного тока Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два с разъемом RJ45 Ethernet (МЭК 61850, HSR,PRP)К250-21 Сириус-2МЛ-02-0-5-A5T-К250-21 Универсальное исполнение по
номинальному вторичному току (50 Гц)220 В переменного (50 Гц), выпрямленного или постоянного тока Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два с разъемом RJ45 Ethernet (МЭК 61850, HSR,PRP)К250-21 Сириус-2МЛ-02-0-0-A5T-К401-41 Универсальное исполнение по
номинальному вторичному току (50 Гц)220 В постоянного тока с импульсом режекции Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два с разъемом RJ45 Ethernet (МЭК 61850, HSR,PRP)К401-41 Сириус-2МЛ-02-0-1-A5T-К401-41 Универсальное исполнение по
номинальному вторичному току (50 Гц)110 В постоянного тока Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два с разъемом RJ45 Ethernet (МЭК 61850, HSR,PRP)К401-41 Сириус-2МЛ-02-0-2-A5T-К401-41 Универсальное исполнение по
номинальному вторичному току (50 Гц)24 В постоянного тока Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два с разъемом RJ45 Ethernet (МЭК 61850, HSR,PRP)К401-41 Сириус-2МЛ-02-0-5-A5T-К401-41 Универсальное исполнение по
номинальному вторичному току (50 Гц)220 В переменного (50 Гц), выпрямленного или постоянного тока Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два с разъемом RJ45 Ethernet (МЭК 61850, HSR,PRP)К401-41 Сириус-2МЛ-02-0-0-A5T-К450-41 Универсальное исполнение по
номинальному вторичному току (50 Гц)220 В постоянного тока с импульсом режекции Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два с разъемом RJ45 Ethernet (МЭК 61850, HSR,PRP)К450-41 Сириус-2МЛ-02-0-1-A5T-К450-41 Универсальное исполнение по
номинальному вторичному току (50 Гц)110 В постоянного тока Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два с разъемом RJ45 Ethernet (МЭК 61850, HSR,PRP)К450-41 Сириус-2МЛ-02-0-2-A5T-К450-41 Универсальное исполнение по
номинальному вторичному току (50 Гц)24 В постоянного тока Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два с разъемом RJ45 Ethernet (МЭК 61850, HSR,PRP)К450-41 Сириус-2МЛ-02-0-5-A5T-К450-41 Универсальное исполнение по
номинальному вторичному току (50 Гц)220 В переменного (50 Гц), выпрямленного или постоянного тока Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два с разъемом RJ45 Ethernet (МЭК 61850, HSR,PRP)К450-41 Сириус-2МЛ-02-0-0-A5U-К250-21 Универсальное исполнение по
номинальному вторичному току (50 Гц)220 В постоянного тока с импульсом режекции Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два разъемом для SFP-модулей Ethernet (МЭК 61850, HSR,PRP)К250-21 Сириус-2МЛ-02-0-1-A5U-К250-21 Универсальное исполнение по
номинальному вторичному току (50 Гц)110 В постоянного тока Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два разъемом для SFP-модулей Ethernet (МЭК 61850, HSR,PRP)К250-21 Сириус-2МЛ-02-0-2-A5U-К250-21 Универсальное исполнение по
номинальному вторичному току (50 Гц)24 В постоянного тока Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два разъемом для SFP-модулей Ethernet (МЭК 61850, HSR,PRP)К250-21 Сириус-2МЛ-02-0-5-A5U-К250-21 Универсальное исполнение по
номинальному вторичному току (50 Гц)220 В переменного (50 Гц), выпрямленного или постоянного тока Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два разъемом для SFP-модулей Ethernet (МЭК 61850, HSR,PRP)К250-21 Сириус-2МЛ-02-0-0-A5U-К401-41 Универсальное исполнение по
номинальному вторичному току (50 Гц)220 В постоянного тока с импульсом режекции Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два разъемом для SFP-модулей Ethernet (МЭК 61850, HSR,PRP)К401-41 Сириус-2МЛ-02-0-1-A5U-К401-41 Универсальное исполнение по
номинальному вторичному току (50 Гц)110 В постоянного тока Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два разъемом для SFP-модулей Ethernet (МЭК 61850, HSR,PRP)К401-41 Сириус-2МЛ-02-0-2-A5U-К401-41 Универсальное исполнение по
номинальному вторичному току (50 Гц)24 В постоянного тока Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два разъемом для SFP-модулей Ethernet (МЭК 61850, HSR,PRP)К401-41 Сириус-2МЛ-02-0-5-A5U-К401-41 Универсальное исполнение по
номинальному вторичному току (50 Гц)220 В переменного (50 Гц), выпрямленного или постоянного тока Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два разъемом для SFP-модулей Ethernet (МЭК 61850, HSR,PRP)К401-41 Сириус-2МЛ-02-0-0-A5U-К450-41 Универсальное исполнение по
номинальному вторичному току (50 Гц)220 В постоянного тока с импульсом режекции Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два разъемом для SFP-модулей Ethernet (МЭК 61850, HSR,PRP)К450-41 Сириус-2МЛ-02-0-1-A5U-К450-41 Универсальное исполнение по
номинальному вторичному току (50 Гц)110 В постоянного тока Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два разъемом для SFP-модулей Ethernet (МЭК 61850, HSR,PRP)К450-41 Сириус-2МЛ-02-0-2-A5U-К450-41 Универсальное исполнение по
номинальному вторичному току (50 Гц)24 В постоянного тока Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два разъемом для SFP-модулей Ethernet (МЭК 61850, HSR,PRP)К450-41 Сириус-2МЛ-02-0-5-A5U-К450-41 Универсальное исполнение по
номинальному вторичному току (50 Гц)220 В переменного (50 Гц), выпрямленного или постоянного тока Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)
Два разъемом для SFP-модулей Ethernet (МЭК 61850, HSR,PRP)К450-41 Сириус-2МЛ-02-0-0-A0-К401-41 Универсальное исполнение по
номинальному вторичному току (50 Гц)220 В постоянного тока с импульсом режекции Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)К401-41 Сириус-2МЛ-02-0-1-A0-К401-41 Универсальное исполнение по
номинальному вторичному току (50 Гц)110 В постоянного тока Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)К401-41 Сириус-2МЛ-02-0-2-A0-К401-41 Универсальное исполнение по
номинальному вторичному току (50 Гц)24 В постоянного тока Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)К401-41 Сириус-2МЛ-02-0-5-A0-К401-41 Универсальное исполнение по
номинальному вторичному току (50 Гц)220 В переменного (50 Гц), выпрямленного или постоянного тока Один USB (ModBus-RTU)
Два RS-485 (ModBus-RTU)К401-41 Описание аппаратных составов для ЦПС:
Состав / Отличия Рекомендуемое назначение Версия протокола МЭК61850 в исполнениях A5T и A5U Габариты Количество программируемых светодиодов Количество кнопок оперативного управления Аналоговые входы K250-21 3-й тип архитектуры ЦПС 8.1 и 9.2 95 х 295 х 198 мм 22 Нет Нет K450-41 3-й тип архитектуры ЦПС 8.1 и 9.2 184 х 295 х 198 мм 36 13 Нет К401-41 и К403-41 1-й, 2-й тип архитектуры ЦПС и классические ПС 8.1 184 х 295 х 198 мм 36 13 Есть Технические характеристики устройства РЗА, управления и сигнализации ввода, секционного выключателя, отходящих присоединений напряжением 3-35 кВ Сириус-2МЛ-02:
Параметр Значение Количество измерительных каналов тока 5 Количество измерительных каналов напряжения 8 Количество дискретных входов 33 Количество реле (в том числе 4 с усиленными контактами) 33 Габаритные размеры (ВхШхГ), мм 184х295х172 -
Комплект поставки Сириус-2МЛ-02
№ Наименование Количество 1 Устройство РЗА, управления и сигнализации ввода, секционного выключателя, отходящих присоединений напряжением 3-35 кВ Сириус-2МЛ-02 1 -
