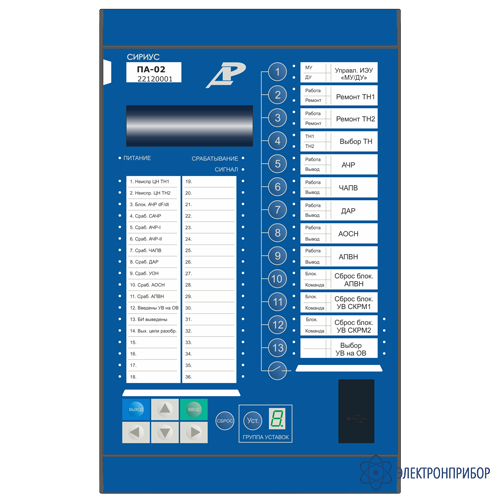

Сириус-ПА-02 — устройство для выполнения функций локальной противоаварийной автоматики системы шин 6-220 кВ

Код товара: 74804

  • Сертификаты

    Назначение устройства для выполнения функций локальной противоаварийной автоматики системы шин 6-220 кВ Сириус-ПА-02:

    Устройство Сириус-ПА-02 предназначено для выполнения функций локальной противоаварийной автоматики системы шин 6-220 кВ.

    Функции устройства для выполнения функций локальной противоаварийной автоматики системы шин 6-220 кВ Сириус-ПА-02:

    • контроль исправности цепей ТН секции 1;
    • контроль исправности цепей ТН секции 2;
    • две ступени автоматической частотной разгрузки по 4 очереди в каждой;
    • частотное автоматическое повторное включение, 4 очереди;
    • автоматика ограничения снижения напряжения, 3 ступени;
    • автоматическое повторное включение по напряжению, 3 ступени;
    • две ступени дополнительной автоматической разгрузки;
    • две ступени автоматического повторного включения после срабатывания дополнительной автоматической разгрузки соответственно;
    • функция отключения нагрузки;
    • аварийный осциллограф;
    • регистратор событий;
    • фиксация напряжений, частот, скоростей изменения частоты, скоростей изменения напряжения секции 1 и секции 2;
    • фиксация причины, даты и времени срабатывания;
    • фиксация всех входных дискретных сигналов в момент аварии;
    • встроенные часы-календарь;
    • информация о текущей группе уставок в режиме реального времени;
    • фиксация всех входных дискретных сигналов в режиме реального времени;
    • фиксация положения всех виртуальных ключей в режиме реального времени;
    • режим отображения векторной диаграммы.

    Варианты исполнения устройства для выполнения функций локальной противоаварийной автоматики системы шин 6-220 кВ Сириус-ПА-02:

    Устройство Сириус-ПА-02 доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

    Устройство Сириус - ПА - 02 - 0 - X - AX - К472-41, где

    Сириус – фирменное название устройства;

    ПА – функциональное назначение устройства;

    02 – функциональный состав устройства;

    0 – номинальное значение переменного тока (50 Гц):
    0 – универсальное исполнение по номинальному вторичному току;

    X – напряжение оперативного питания:
    0 – 220 В постоянного тока с импульсом режекции;
    1 – 110 В постоянного тока;
    2 – 24 В постоянного тока;
    5 – 220 В переменного (50 Гц), выпрямленного или постоянного тока.

    АX – тип интерфейса связи, где X:
    0 – два интерфейса RS-485;
    4T – один интерфейс RS-485, два интерфейса Ethernet с разъемом RJ45, функциональная кнопка, четыре светодиода;
    4U – один интерфейс RS-485, два интерфейса Ethernet с разъемом для SFP-модулей, функциональная кнопка, четыре светодиода.

    Аппаратный состав терминала:
    К471-41 – состав описан в пункте 1.4.1 РЭ.

    Пример записи устройства релейной защиты и автоматики трансформатора напряжения с универсальным исполнением токовых входов, напряжением оперативного питания 220 В с импульсом режекции, с двумя интерфейсами RS485 и двумя дополнительными интерфейсами Ethernet с разъемами для SFP-модулей имеет вид:

    Сириус-ПА-02-0-0-А4U-К472-41, где

    Сириус – фирменное название устройства;
    ПА – функциональное назначение устройства;
    02 - функциональное назначение устройства;
    0 – универсальное исполнение по номинальному вторичному току;
    0 – 220В постоянного тока с импульсом режекции;
    А4U – один интерфейс RS-485, 2 интерфейса Ethernet с разъемом для SFP-модулей;
    К472-41 – аппаратный состав устройства, описан в пункте 1.4.1.

  • Технические характеристики устройства для выполнения функций локальной противоаварийной автоматики системы шин 6-220 кВ Сириус-ПА-02:

    Параметр Значение
    Количество измерительных каналов напряжения:
    - с номинальным напряжением 100 В
    12
    Количество программируемых светодиодов 36
    Количество независимых дискретных входов 63
    Габаритные размеры (ШхВхГ), мм 184х295х198
    Масса, кг, не более 7

  • Комплект поставки Сириус-ПА-02

    № Наименование Количество
    1 Устройство для выполнения функций локальной противоаварийной автоматики системы шин 6-220 кВ Сириус-ПА-02 1
