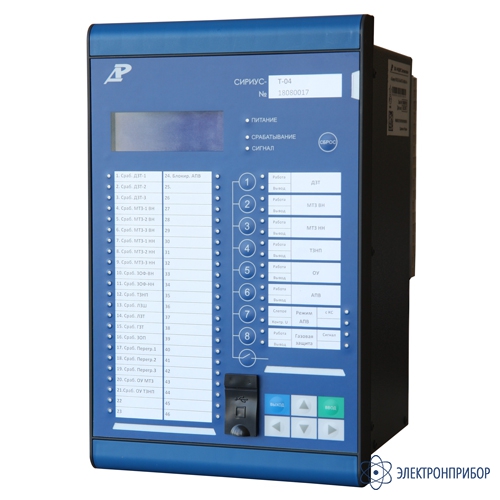

Сириус-Т4-01 — микропроцессорное устройство основных защит силового трансформатора 6-220 кВ
Код товара: 50851-
-
Гарантия
36 месяцев
-
Производитель
Сертификаты
Назначение микропроцессорного устройства основных защит силового трансформатора 6-220 кВ Сириус-Т4-01:
Цифровое устройство Сириус-Т4-01 содержит функции, необходимые для обеспечения основной защиты силового трансформатора (автотрансформатора) класса напряжения 6-220 кВ.
Предусмотрена возможность защиты трансформатора при подключении его к системе через два выключателя (например, схема «четырехугольник», «мостик»).
Число контролируемых плеч защищаемого объекта – до четырех, с контролем трех фаз.
В качестве основной защиты трансформатора реализованы ДТО и ДЗТ, а также прием сигналов от газовой защиты.
Функции микропроцессорного устройства основных защит силового трансформатора 6-220 кВ Сириус-Т4-01:
- ДЗТ и ДТО;
- Контроль небаланса;
- МТЗ ВН, МТЗ СН, МТЗ НН1 и МТЗ НН2 по три ступени с комбинированным пуском по напряжению;
- ЗОФ;
- ЗНП ВН и ТЗНП СН;
- Ускорение одной из ступеней МТЗ и ТЗНП при включении выключателя;
- Оперативное ускорение одной из ступеней МТЗ и ТЗНП;
- ГЗТ;
- ГЗ РПН;
- Технологические защиты трансформатора (защита от перегрузки, функция обдува, ЗПО);
- Функция пуска пожаротушения;
- Функции УРОВ выключателей стороны ВН и СН;
- Блокировка РПН по нескольким параметрам.
Варианты исполнения микропроцессорного устройства основных защит силового трансформатора 6-220 кВ Сириус-Т4-01:
Устройство Сириус-Т4-01 доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство Сириус – Т4 – 01 – Х – Х – АХ – КX, где
1 2 3 4 5 6 71 – фирменное название устройства;
2 – функциональное назначение устройства;
3 – модификация по функциональному составу;
4 – вторичные токи:
0 – универсальное исполнение по номинальному вторичному току (50 Гц);5 – напряжение оперативного питания:
0 – 220 В постоянного тока с импульсом режекции;
1 – 110 В постоянного тока;
2 – 24 В постоянного тока;
5 – 220 В переменного (50 Гц), выпрямленного или постоянного тока;6 – тип интерфейса связи:
A0 – один интерфейс USB (ModBus-RTU), два интерфейса RS-485 (ModBus-RTU) – (только для К407-41);
A5T – один интерфейс USB (ModBus-RTU), два интерфейса RS-485 (ModBus-RTU), два интерфейса Ethernet (МЭК 61850, HSR,PRP) с разъемом RJ45 – (для исполнений К407-41, К250-21 и К450-41);
A5U – один интерфейс USB (ModBus-RTU), два интерфейса RS-485 (ModBus-RTU), два интерфейса Ethernet (МЭК 61850, HSR,PRP) с два разъемом для SFP-модулей – (для исполнений К407-41, К250-21 и К450-41);7 – аппаратный состав для ЦПС:
Состав / отличия Рекомендуемое назначение Версия протокола МЭК61850 в исполнениях A5T и A5U Габариты, мм Количество программируемых светодиодов Количество кнопок оперативного управления Аналоговые входы Встроенный логометр K250-21 3-й тип архитектуры ЦПС 8.1 и 9.2 95х295х198 22 нет нет нет К407-41 1-й, 2-й тип архитектуры ЦПС и классические ПС 8.1 184х295х198 36 13 есть нет K450-41 3-й тип архитектуры ЦПС 8.1 и 9.2 184х295х198 36 13 нет нет Пример записи устройства Сириус-Т4-01 с универсальным исполнением измерительных токовых каналов, напряжением оперативного питания 220 В с импульсом режекции, с одним USB (ModBus-RTU), двумя RS-485 (ModBus-RTU), двумя Ethernet с разъемами для SFP-модулей и аппаратным составом устройства K250-21 имеет вид: «Сириус-Т4-01-0-0-А5U-K250-21», где
Сириус-Т4-01 – фирменное название устройства;
0 – универсальное исполнение по номинальному вторичному току;
0 – 220 В постоянного тока с импульсом режекции;
А5U – один USB (ModBus-RTU), два RS-485 (ModBus-RTU), два Ethernet с разъемом для SFP-модулей (МЭК 61850, HSR,PRP);
K250-21 – аппаратный состав устройства. -
-
Технические характеристики микропроцессорного устройства основных защит силового трансформатора 6-220 кВ Сириус-Т4-01 в зависимости от варианта исполнения:
Модель Вторичные токи Напряжение питания Исполнение интерфейса по АСУ Аппаратный состав для ЦПС Сириус-Т4-01-0-0-A5T-K250-21 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В постоянного тока с импульсом режекции один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850, HSR, PRP)3-й тип архитектуры ЦПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1 и 9.2, габариты 95х295х198 мм, 22 программируемых светодиода Сириус-Т4-01-0-1-A5T-K250-21 универсальное исполнение по номинальному вторичному току (50 Гц) 110 В постоянного тока один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850, HSR, PRP)3-й тип архитектуры ЦПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1 и 9.2, габариты 95х295х198 мм, 22 программируемых светодиода Сириус-Т4-01-0-2-A5T-K250-21 универсальное исполнение по номинальному вторичному току (50 Гц) 24 В постоянного тока один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850, HSR, PRP)3-й тип архитектуры ЦПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1 и 9.2, габариты 95х295х198 мм, 22 программируемых светодиода Сириус-Т4-01-0-5-A5T-K250-21 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В переменного (50 Гц), выпрямленного или постоянного тока один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850, HSR, PRP)3-й тип архитектуры ЦПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1 и 9.2, габариты 95х295х198 мм, 22 программируемых светодиода Сириус-Т4-01-0-0-A5T-K407-41 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В постоянного тока с импульсом режекции один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850, HSR, PRP)1-й, 2-й тип архитектуры ЦПС и классические ПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы Сириус-Т4-01-0-1-A5T-K407-41 универсальное исполнение по номинальному вторичному току (50 Гц) 110 В постоянного тока один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850, HSR, PRP)1-й, 2-й тип архитектуры ЦПС и классические ПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы Сириус-Т4-01-0-2-A5T-K407-41 универсальное исполнение по номинальному вторичному току (50 Гц) 24 В постоянного тока один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850, HSR, PRP)1-й, 2-й тип архитектуры ЦПС и классические ПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы Сириус-Т4-01-0-5-A5T-K407-41 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В переменного (50 Гц), выпрямленного или постоянного тока один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850, HSR, PRP)1-й, 2-й тип архитектуры ЦПС и классические ПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы Сириус-Т4-01-0-0-A5T-K450-41 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В постоянного тока с импульсом режекции один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850, HSR, PRP)3-й тип архитектуры ЦПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1 и 9.2, габариты 184х295х198 мм, 36 программируемых светодиода, 13 кнопок оперативного управления Сириус-Т4-01-0-1-A5T-K450-41 универсальное исполнение по номинальному вторичному току (50 Гц) 110 В постоянного тока один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850, HSR, PRP)3-й тип архитектуры ЦПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1 и 9.2, габариты 184х295х198 мм, 36 программируемых светодиода, 13 кнопок оперативного управления Сириус-Т4-01-0-2-A5T-K450-41 универсальное исполнение по номинальному вторичному току (50 Гц) 24 В постоянного тока один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850, HSR, PRP)3-й тип архитектуры ЦПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1 и 9.2, габариты 184х295х198 мм, 36 программируемых светодиода, 13 кнопок оперативного управления Сириус-Т4-01-0-5-A5T-K450-41 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В переменного (50 Гц), выпрямленного или постоянного тока один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850, HSR, PRP)3-й тип архитектуры ЦПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1 и 9.2, габариты 184х295х198 мм, 36 программируемых светодиода, 13 кнопок оперативного управления Сириус-Т4-01-0-0-A5U-K250-21 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В постоянного тока с импульсом режекции один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом для SFP-модулей (МЭК 61850, HSR,PRP)3-й тип архитектуры ЦПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1 и 9.2, габариты 95х295х198 мм, 22 программируемых светодиода Сириус-Т4-01-0-1-A5U-K250-21 универсальное исполнение по номинальному вторичному току (50 Гц) 110 В постоянного тока один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом для SFP-модулей (МЭК 61850, HSR,PRP)3-й тип архитектуры ЦПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1 и 9.2, габариты 95х295х198 мм, 22 программируемых светодиода Сириус-Т4-01-0-2-A5U-K250-21 универсальное исполнение по номинальному вторичному току (50 Гц) 24 В постоянного тока один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом для SFP-модулей (МЭК 61850, HSR,PRP)3-й тип архитектуры ЦПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1 и 9.2, габариты 95х295х198 мм, 22 программируемых светодиода Сириус-Т4-01-0-5-A5U-K250-21 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В переменного (50 Гц), выпрямленного или постоянного тока один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом для SFP-модулей (МЭК 61850, HSR,PRP)3-й тип архитектуры ЦПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1 и 9.2, габариты 95х295х198 мм, 22 программируемых светодиода Сириус-Т4-01-0-0-A5U-K407-41 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В постоянного тока с импульсом режекции один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом для SFP-модулей (МЭК 61850, HSR,PRP)1-й, 2-й тип архитектуры ЦПС и классические ПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы Сириус-Т4-01-0-1-A5U-K407-41 универсальное исполнение по номинальному вторичному току (50 Гц) 110 В постоянного тока один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом для SFP-модулей (МЭК 61850, HSR,PRP)1-й, 2-й тип архитектуры ЦПС и классические ПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы Сириус-Т4-01-0-2-A5U-K407-41 универсальное исполнение по номинальному вторичному току (50 Гц) 24 В постоянного тока один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом для SFP-модулей (МЭК 61850, HSR,PRP)1-й, 2-й тип архитектуры ЦПС и классические ПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы Сириус-Т4-01-0-5-A5U-K407-41 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В переменного (50 Гц), выпрямленного или постоянного тока один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом для SFP-модулей (МЭК 61850, HSR,PRP)1-й, 2-й тип архитектуры ЦПС и классические ПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы Сириус-Т4-01-0-0-A5U-K450-41 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В постоянного тока с импульсом режекции один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом для SFP-модулей (МЭК 61850, HSR,PRP)3-й тип архитектуры ЦПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1 и 9.2, габариты 184х295х198 мм, 36 программируемых светодиода, 13 кнопок оперативного управления Сириус-Т4-01-0-1-A5U-K450-41 универсальное исполнение по номинальному вторичному току (50 Гц) 110 В постоянного тока один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом для SFP-модулей (МЭК 61850, HSR,PRP)3-й тип архитектуры ЦПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1 и 9.2, габариты 184х295х198 мм, 36 программируемых светодиода, 13 кнопок оперативного управления Сириус-Т4-01-0-2-A5U-K450-41 универсальное исполнение по номинальному вторичному току (50 Гц) 24 В постоянного тока один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом для SFP-модулей (МЭК 61850, HSR,PRP)3-й тип архитектуры ЦПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1 и 9.2, габариты 184х295х198 мм, 36 программируемых светодиода, 13 кнопок оперативного управления Сириус-Т4-01-0-5-A5U-K450-41 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В переменного (50 Гц), выпрямленного или постоянного тока один USB (ModBus-RTU),
два RS-485 (ModBus-RTU),
два Ethernet с разъемом для SFP-модулей (МЭК 61850, HSR,PRP)3-й тип архитектуры ЦПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1 и 9.2, габариты 184х295х198 мм, 36 программируемых светодиода, 13 кнопок оперативного управления Сириус-Т4-01-0-0-A0-K407-41 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В постоянного тока с импульсом режекции один USB (ModBus-RTU),
два RS-485 (ModBus-RTU)1-й, 2-й тип архитектуры ЦПС и классические ПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы Сириус-Т4-01-0-1-A0-K407-41 универсальное исполнение по номинальному вторичному току (50 Гц) 110 В постоянного тока один USB (ModBus-RTU),
два RS-485 (ModBus-RTU)1-й, 2-й тип архитектуры ЦПС и классические ПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы Сириус-Т4-01-0-2-A0-K407-41 универсальное исполнение по номинальному вторичному току (50 Гц) 24 В постоянного тока один USB (ModBus-RTU),
два RS-485 (ModBus-RTU)1-й, 2-й тип архитектуры ЦПС и классические ПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы Сириус-Т4-01-0-5-A0-K407-41 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В переменного (50 Гц), выпрямленного или постоянного тока один USB (ModBus-RTU),
два RS-485 (ModBus-RTU)1-й, 2-й тип архитектуры ЦПС и классические ПС, версия протокола МЭК61850 в исполнениях A5T и A5U - 8.1, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы Технические характеристики микропроцессорного устройства основных защит силового трансформатора 6-220 кВ Сириус-Т4-01:
Характеристика Значение Количество измерительных каналов тока 12 Количество измерительных каналов напряжения 4 Количество дискретных входов 42 Количество реле (в том числе 4 с усиленными контактами) 44 Габаритные размеры (ВхШхГ), мм 184х295х198 -
Комплект поставки Сириус-Т4-01
№ Наименование Количество 1 Микропроцессорное устройство основных защит силового трансформатора 6-220 кВ Сириус-Т4-01 в выбранном исполнении 1 2 Руководство по эксплуатации 1 -
