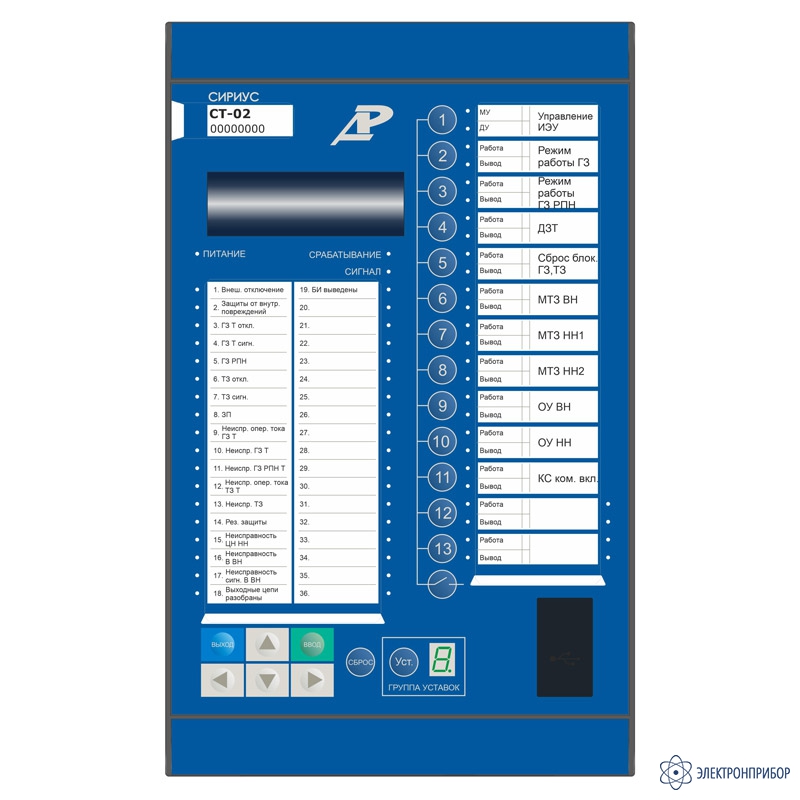

Сириус-СТ-02 — микропроцессорное устройство защиты

Назначение микропроцессорного устройства защиты Сириус-СТ-02:

Микропроцессорное устройство защиты Сириус-СТ-02 предназначено для выполнения функций основной защиты двухобмоточного и трехобмоточного повышающего трансформатора на выходе инверторов, синхронных и асинхронных генераторов с высшим напряжением класса 6-220 кВ с функцией АУВ. Число контролируемых трехфазных групп измерительных ТТ – до трех. Содержит продольную дифференциальную токовую защиту, подменные направленные МТЗ ВН, МТЗ НН1 и МТЗ НН2 (с возможностью реализации ЛЗШ и ЛЗТ) с комбинированным пуском по напряжению, МФТО ВН, имеет возможность принимать сигналы газовой защиты трансформатора, газовой защиты устройства РПН, технологических защит трансформатора, реализована функция управления выключателем по стороне ВН.

Функции устройства микропроцессорного устройства защиты Сириус-СТ-02:

• Дифференциальная токовая отсечка (ДЗТ-1);
• Чувствительная ступень с торможением от сквозного тока и отстройкой от бросков тока намагничивания (ДЗТ-2);
• Контроль небаланса в дифференциальной цепи с действием на сигнали-зацию (ДЗТ-3);
• Газовая защита трансформатора (ГЗТ-1, ГЗТ-2);
• Газовая защита РПН (ГЗ РПН);
• Трехступенчатая направленная МТЗ ВН с независимой выдержкой време-ни и пуском по напряжению (МТЗ-1 ВН, МТЗ-2 ВН, МТЗ-3 ВН);
• Междуфазная токовая отсечка стороны ВН (МФТО ВН);
• Защита от обрыва фаз ВН (ЗОФ ВН);
• Токовая зашита нулевой последовательности (ТЗНП ВН);
• Трехступенчатая направленная МТЗ НН1 с независимой выдержкой вре-мени и пуском по напряжению (МТЗ-1 НН1, МТЗ-2 НН1, МТЗ-3 НН1);
• Защита от обрыва фаз НН1 (ЗОФ НН1);
• Трехступенчатая направленная МТЗ НН2 с независимой выдержкой вре-мени и пуском по напряжению (МТЗ-1 НН2, МТЗ-2 НН2, МТЗ-3 НН2);
• Защита от обрыва фаз НН2 (ЗОФ НН2);
• Автоматическое ускорение МТЗ, ТЗНП, ЗОФ по сторонам ВН, НН1 и НН2;
• Оперативное ускорение МТЗ, ТЗНП, ЗОФ по сторонам ВН, НН1 и НН2;
• Защита от перегрузки трансформатора по току с независимой выдержкой времени (ЗП ВН, ЗП НН1, ЗП НН2);
• Логическая защита трансформатора;
• Логическая защита шин;
• Сигнализация от однофазных замыканий на землю (по напряжению 3U0);
• Блокировка при неисправностях в цепях напряжения ВН, НН1, НН2 (БНН);
• Технологические защиты трансформатора;
• Управление обдувом трансформатора (РТПО);
• Защита от потери охлаждения (ЗПО);
• Автоматика управления выключателем (АУВ ВН);
• Контроль синхронизма;
• Защита от дуговых замыканий с непосредственным подключением датчи-ков дуги к устройству (3 датчика);
• Контроль отсутствия напряжения;
• Автоматика пуска пожаротушения;
• Защита от непереключения фаз (ЗНФ) и защита от неполнофазного режи-ма (ЗНФР);
• Логика устройства резервирования при отказе выключателей ВН (УРОВ ВН);
• Виртуальные ключи, обеспечивающие местное и дистанционное управле-ние функциями устройства.

Дополнительные сервисные функции:

• Аварийный осциллограф;
• Регистратор событий;
• Фиксация причины, даты и времени срабатывания;
• Фиксация всех входных дискретных сигналов в момент срабатывания;
• Встроенные часы-календарь;
• Информация о текущей группе уставок в режиме реального времени.

Варианты исполнения микропроцессорного устройства защиты Сириус-СТ-02:

Устройство Сириус-СТ-02 доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство «Сириус - СТ - 02 - 0 - X - AX - КХ», где

Сириус - фирменное название устройства;

СТ - функциональное назначение устройства;

02 - модификация по функциональному составу;

0 - Номинальное значение переменного тока (50 Гц):
0 – исполнение по номинальному току 1 А или 5 А (универсальное);

X - Напряжение оперативного питания:
0 - 220В постоянного тока с импульсом режекции;
1 - 110В постоянного тока;
5 - 220В переменного (50 Гц), выпрямленного или постоянного тока.

АX - Тип интерфейса связи, где X:
0 - два интерфейса RS-485;
5Т - два интерфейса RS-485, два интерфейса Ethernet с разъемом RJ45;
5U - два интерфейса RS-485, два интерфейса Ethernet с разъемом для SFP-модулей;
4T– один интерфейс RS-485, два интерфейса Ethernet с разъемом RJ45, функциональная кнопка, четыре светодиода;
4U– один интерфейс RS-485, два интерфейса Ethernet с разъемом для SFP-модулей, функциональная кнопка, четыре светодиода

Аппаратный состав терминала:
К447-41 - состав описан в пункте 1.4.1 РЭ

Пример записи устройства защиты трансформатора, с универсальным исполнением измерительных токовых входов, напряжением оперативного питания 220 В DC с импульсом режекции, с двумя интерфейсами RS485 и двумя интерфейсами Ethernet с разъемами для SFP-модулей имеет вид:

«Сириус-СТ-02-0-0-А5U-К447-41», где

Сириус – фирменное название устройства;
СТ – функциональное назначение устройства;
02 – модификация устройства по функциональному составу;
0 – универсальное исполнение по номинальному вторичному току;
0 – 220В DC постоянного тока с импульсом режекции по входам;
А5U – два интерфейса RS-485, 2 интерфейса Ethernet с разъемом для SFP-модулей;
К447-41 – аппаратный состав терминала, описан в пункте 1.4.1.
