Орион-БР — блок резисторов

Код товара: 56662

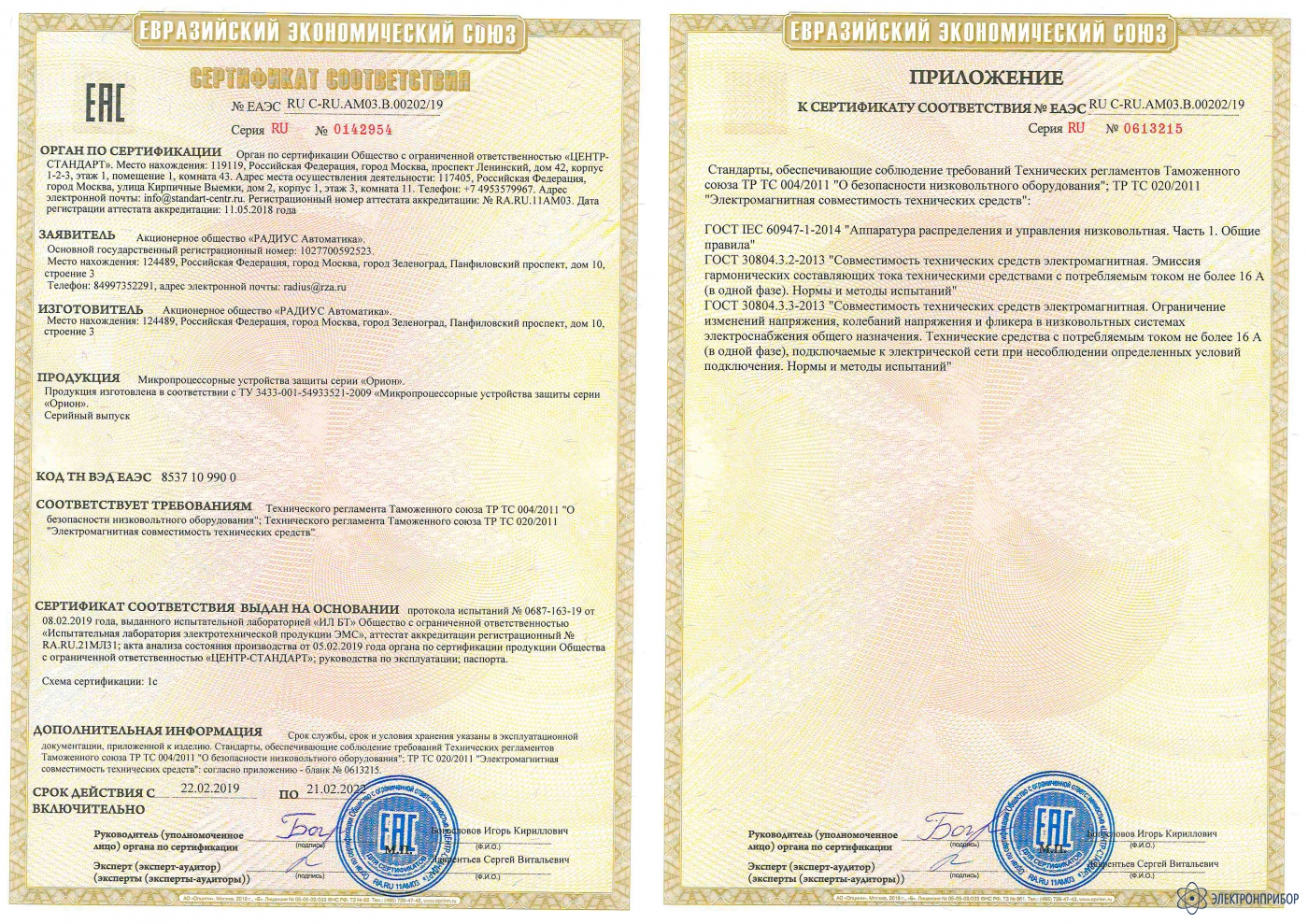

  • Сертификаты

    Назначение блока резисторов Орион-БР:

    Блок резисторов Орион-БР предназначен для шунтирования дискретных входов микропроцессорных терминалов (с действием на включение или отключение выключателя без выдержки времени и контроля по току), к которым подключены вторичные цепи большой протяженности, с целью повышения их помехоустойчивости.

    Описание блока резисторов Орион-БР:

    Блок резисторов Орион-БР представляет собой набор резисторов номинала 3,9 кОм 25 Вт, объединенных в две группы из семи и трех резисторов, каждая – со своим общим выводом. За счет шунтирования низким сопротивлением резисторов блока достаточно высокоомных цепей дискретных входов микропроцессорных терминалов существенно повышается их помехоустойчивость.

    Максимальный потребляемый ток по каждой фазе по любому входу составляет порядка 55 мА при напряжении 220 В любого рода тока. Все клеммы блока резисторов изолированы от корпуса.

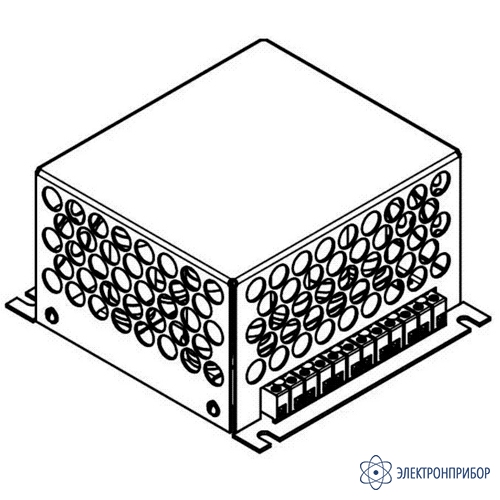

    Конструктивно блок резисторов представляет собой металлический блок, монтируемый на глухую стенку, с клеммниками для подключения к входным цепям терминала.

  • Технические характеристики блока резисторов Орион-БР:

    Параметр Значение
    Номинальные входные напряжения на резисторах 220 В
    Номинальный входной ток каждого резистора 50 мА
    Габаритные размеры 165 × 150 × 90 мм
    Масса блока Не более 2 кг
    Рабочий диапазон температур –40…+55°С

  • Комплект поставки Орион-БР

    № Наименование Количество
    1 Блок резисторов Орион-БР 1
    2 Руководство по эксплуатации 1
    3 Паспорт 1
