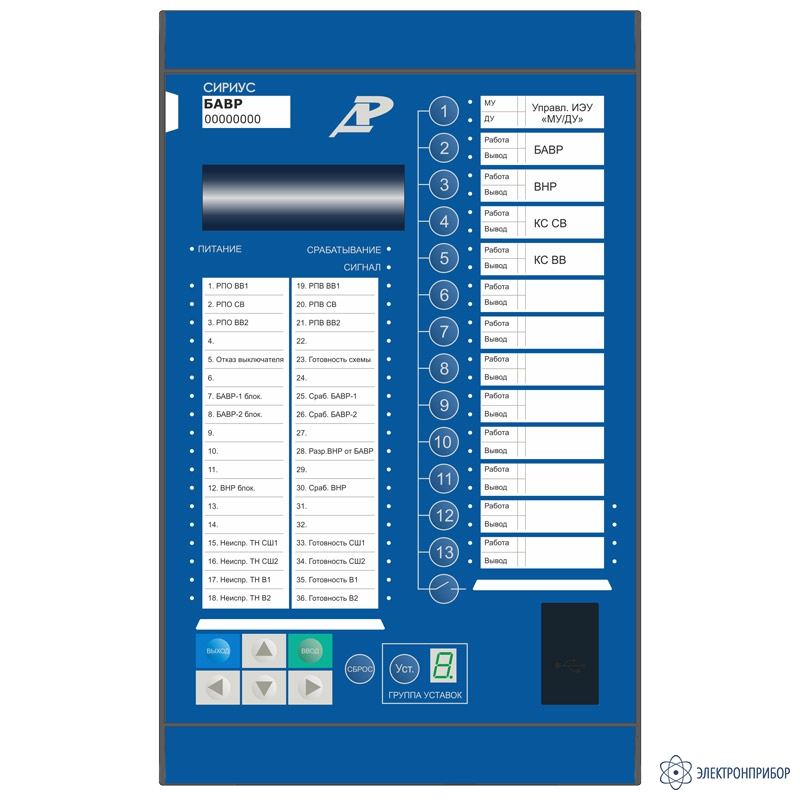

Сириус-БАВР — микропроцессорное устройство защиты

Код товара: 71876

  • Сертификаты

    Назначение микропроцессорного устройства защиты Сириус-БАВР:

    Микропроцессорное устройство защиты Сириус-БАВР предназначено для быстродействующего автоматического ввода резервного источника питания, а также для восстановления нормального режима на РП, подстанциях и предприятиях со сложными технологическими процессами 0,4–35 кВ.

    Функции устройства микропроцессорного устройства защиты Сириус-БАВР:

    • Блокировка при неисправностях в цепях напряжения (БНН);
    • Быстродействующий автоматический ввод резерва (БАВР);
    • Восстановление нормального режима (ВНР) после работы БАВР и восстановления питающего напряжения;
    • Виртуальные ключи, обеспечивающие местное и дистанционное управление функциями устройства.

    Дополнительные сервисные функции микропроцессорного устройства защиты Сириус-БАВР:

    • Аварийный осциллограф;
    • Регистратор событий;
    • Фиксация причины, даты и времени срабатывания;
    • Фиксация всех входных дискретных сигналов в момент срабатывания;
    • Информация о состоянии всех виртуальных ключей в режиме реального времени;
    • Информация о состоянии коммутационных аппаратов в режиме реально-го времени;
    • Встроенные часы-календарь;
    • Информация о текущей группе уставок в режиме реального времени.

    Варианты исполнения микропроцессорного устройства защиты Сириус-БАВР:

    Устройство Сириус-БАВР доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

    Устройство «Сириус - БАВР - 0 - X - AX - К419-41», где

    Сириус - фирменное название устройства;

    БАВР - функциональное назначение устройства;

    0 - Номинальное значение переменного тока (50 Гц):
    0 - универсальное исполнение по номинальному вторичному току;

    X - Напряжение оперативного питания:
    0 - 220В постоянного тока с импульсом режекции;
    1 - 110В постоянного тока;
    5 - 220В переменного (50 Гц), выпрямленного или постоянного тока.

    АX - Тип интерфейса связи, где X:
    4T - один интерфейс RS-485, два интерфейса Ethernet с разъемом RJ45, функциональная кнопка, четыре светодиода;
    4U - один интерфейс RS-485, два интерфейса Ethernet с разъемом для SFP-модулей, функциональная кнопка, четыре светодиода.

    Аппаратный состав терминала:
    К419-41 - состав описан в пункте 1.4.1 РЭ.

    Пример записи устройства быстродействующего автоматического ввода резерва с универсальным исполнением измерительных токовых входов, напряжением оперативного питания 220 В, с одним интерфейсом RS485 и двумя интерфейсами Ethernet с разъемами для SFP-модулей имеет вид:

    «Сириус-БАВР-0-5-А4U-К419-41», где

    Сириус – фирменное название устройства;
    БАВР – функциональное назначение устройства;
    0 – универсальное исполнение по номинальному вторичному току;
    5 – 220В постоянного тока с импульсом режекции;
    А4U – один интерфейс RS-485, 2 интерфейса Ethernet с разъемом для SFP-модулей;
    К419-41 – аппаратный состав устройства, описан в пункте 1.4.1.

  • Технические характеристики микропроцессорного устройства защиты Сириус-БАВР:

    Характеристика Значение
    Количество измерительных каналов тока 1-го типа (канал с широким динамическим диапазоном и высокой термической стойкостью) 6
    Количество измерительных каналов напряжения с номинальным напряжением 100 В 14
    Количество независимых входов дискретных сигналов 33
    Габаритные размеры (ШхВхГ), мм 184х295х198

  • Комплект поставки Сириус-БАВР

    № Наименование Количество
    1 Микропроцессорное устройство защиты Сириус-БАВР в выбранном исполнении 1
