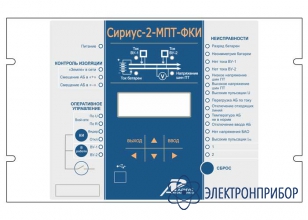

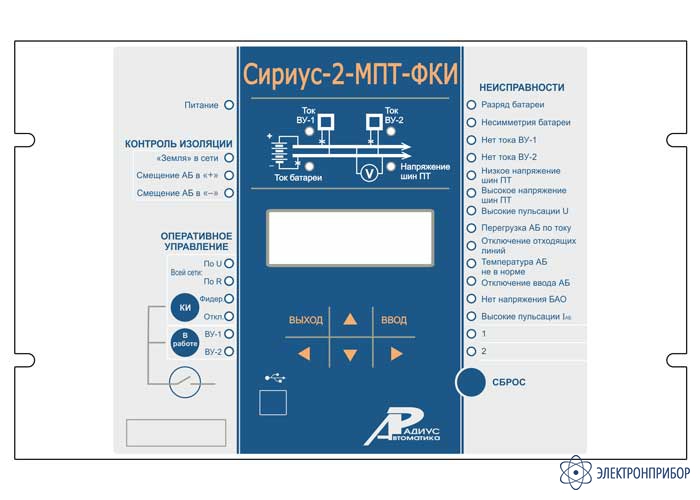

Сириус-2-МПТ-ФКИ — микропроцессорное устройство защиты для систем постоянного оперативного тока

Код товара: 50813
  • 8 вариантов исполнения

    Сертификаты

    Описание микропроцессорного устройства защиты для систем постоянного оперативного тока Сириус-2-МПТ-ФКИ:

    Устройство Сириус-2-МПТ-ФКИ предназначено для организации мониторинга системы постоянного тока. Устройство имеет встроенную функцию мониторинга и контроля изоляции системы постоянного тока. Устройство обеспечивает пофидерный контроль изоляции дополнительно к контролю изоляции "по полюсам". Устройство устанавливается в щитах и шкафах постоянного тока подстанций напряжением 6-750 кВ.

    Устройство имеет специальное исполнение «И5», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

    Функции микропроцессорного устройства защиты для систем постоянного оперативного тока Сириус-2-МПТ-ФКИ:

    Основные функции

    • измерение напряжения на шинах постоянного тока;
    • измерение напряжения на двух половинах аккумуляторной батареи при наличии у нее центрального вывода;
    • контроль баланса напряжений между двумя половинами аккумуляторной батареи;
    • измерение коэффициента пульсаций напряжения шин постоянного тока;
    • измерение тока заряда-разряда аккумуляторной батареи;
    • измерение пульсаций тока аккумуляторной батареи;
    • измерение токов от двух зарядно-подзарядных (выпрямительных) устройств;
    • измерение напряжений каждого полюса шин постоянного тока относительно «земли»;
    • измерение сопротивления изоляции полюсов шин постоянного тока относительно «земли»;
    • контроль состояния автоматических выключателей АБ и БАО;
    • контроль состояния автоматических выключателей или плавких вставок отходящих линий;
    • контроль температуры в помещении аккумуляторной батареи;
    • измерение напряжения смещения средней точки аккумуляторной батареи относительно «земли»;
    • измерение сопротивления изоляции каждого отходящего от шин постоянного тока фидера раздельно по полюсам;
    • сигнализация при выходе каждого из контролируемых параметров за область допустимых значений.

    Дополнительные сервисные функции

    • фиксация выхода каждого из наблюдаемых параметров за область допустимых значений;
    • возможность встраивания устройства в систему единого точного времени станции или подстанции;
    • индикация всех измеряемых величин на ЖКИ;
    • цифровое осциллографирование всех входных сигналов;
    • возможность формирования предупредительной сигнализации по дискретным входам;
    • привязка всех событий по времени с помощью встроенных часов-календаря;
    • возможность вывода назначенных точек подключения к внутренней ФЛС устройства как на два программируемых реле, так и на два программируемых светодиода на передней панели устройства;
    • измерение суммарной емкости системы постоянного оперативного тока относительно «земли».

    Эксплуатационные возможности

    • задание внутренней конфигурации (ввод/вывод различных функций, выбор порогов срабатывания, временных задержек);
    • хранение уставок в энергонезависимой памяти;
    • передачу измеряемых параметров, ввод и изменение уставок по ЛС;
    • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
    • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
    • получение дискретных сигналов от контактных датчиков, выдачу команд предупредительной сигнализации;
    • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
    • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях подстанций и электростанций.

    Устройства не срабатывают ложно и не повреждается

    • при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
    • при подаче напряжения оперативного постоянного тока обратной полярности;
    • при замыкании на землю цепей оперативного тока.

    Исполнения микропроцессорного устройства защиты для систем постоянного оперативного тока Сириус-2-МПТ-ФКИ:

    Устройство Сириус-2-МПТ-ФКИ доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

    Устройство Сириус-2-МПТ-ФКИ-x-s, где

    Сириус-2-МПТ-ФКИ – фирменное название устройства;

    х - количество входов от обслуживаемых отходящих линий:
         М0 – 24 отходящих линии;
         М1 – 36 отходящих линий.

    s – тип интерфейса связи с АСУ:
        И1 – два интерфейса RS485;
        И2 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP (полностью заменяет выпускаемое ранее исполнение И3 + имеет поддержку протокола МЭК 60870-5-104 и возможность синхронизации времени по SNTP);
        И4-FX     – один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2);
        И4-TX – один интерфейс RS485, два интерфейса Ethernet по «витой паре» (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2).

    Пример записи обозначения устройства Сириус-2-МПТ-ФКИ, обслуживающего 36 отходящих линий, с дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-2-МПТ-ФКИ-М1-И1».

  • Технические характеристики микропроцессорного устройства защиты для систем постоянного оперативного тока Сириус-2-МПТ-ФКИ в зависимости от варианта исполнения:

    Модель Количество входов от обслуживаемых отходящих линий Исполнение интерфейса по АСУ
    Сириус-2-МПТ-ФКИ-М0-И1 24 отходящих линии два RS485
    Сириус-2-МПТ-ФКИ-М1-И1 36 отходящих линий два RS485
    Сириус-2-МПТ-ФКИ-М0-И2
    (полностью заменяет выпускаемое ранее исполнение И3)
    		 24 отходящих линии один RS485,
    один Ethernet по «витой паре» (100BASE-TX),
    протокол передачи данных по Modbus TCP, Modbus RTU, МЭК 60870-5-104,
    синхронизация времени по Modbus RTU и SNTP
    Сириус-2-МПТ-ФКИ-М1-И2
    (полностью заменяет выпускаемое ранее исполнение И3)
    		 36 отходящих линий один RS485,
    один Ethernet по «витой паре» (100BASE-TX),
    протокол передачи данных по Modbus TCP, Modbus RTU, МЭК 60870-5-104,
    синхронизация времени по Modbus RTU и SNTP
    Сириус-2-МПТ-ФКИ-М0-И4-FX 24 отходящих линии один интерфейс RS485,
    два оптических интерфейса Ethernet (100BASE-FX) и
    протокол обмена МЭК 61850 (редакция 2)
    Сириус-2-МПТ-ФКИ-М1-И4-FX 36 отходящих линий один интерфейс RS485,
    два оптических интерфейса Ethernet (100BASE-FX) и
    протокол обмена МЭК 61850 (редакция 2)
    Сириус-2-МПТ-ФКИ-М0-И4-TX 24 отходящих линии один интерфейс RS485,
    два интерфейса Ethernet по «витой паре» (100BASE-TX) и
    протокол обмена МЭК 61850 (редакция 2)
    Сириус-2-МПТ-ФКИ-М1-И4-TX 36 отходящих линий один интерфейс RS485,
    два интерфейса Ethernet по «витой паре» (100BASE-TX) и
    протокол обмена МЭК 61850 (редакция 2)

    Технические характеристики микропроцессорного устройства защиты Сириус-2-МПТ-ФКИ:

    Характеристика Значение
    Технические характеристики устройства Сириус-2-МПТ-ФКИ
    Число аналоговых входов по току 3
    Число аналоговых входов по напряжению 4
    Число дискретных входов (в зависимости от вида исполнения устройства) 24 (36)
    Число дискретных выходных сигналов (групп контактов) 4 (7)
    Габаритные размеры (ВхШхГ), мм 190х305х185
    Масса, кг, не более 8
    Общие технические характеристики платформы Сириус-2
    Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А
    Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели;
    IP20 по остальным, кроме клемм подключения токовых цепей
    Рабочее значение относительной влажности воздуха, % 98
    Предельные рабочие значения температуры окружающего воздуха, °С от -40 до +55
    Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25

    Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.

  • Комплект поставки Сириус-2-МПТ-ФКИ

    № Наименование Количество
    1 Микропроцессорное устройство защиты для систем постоянного оперативного тока Сириус-2-МПТ-ФКИ 1
    2 Руководство по эксплуатации 1
