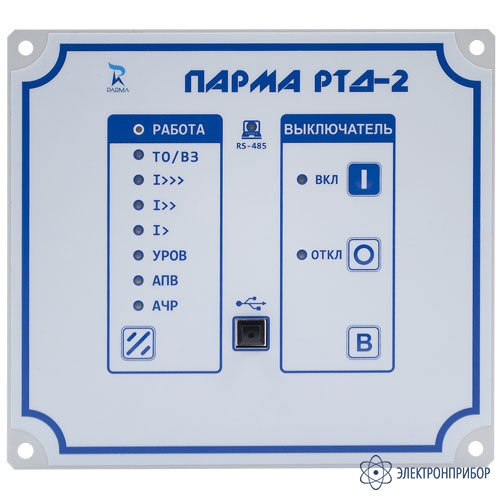

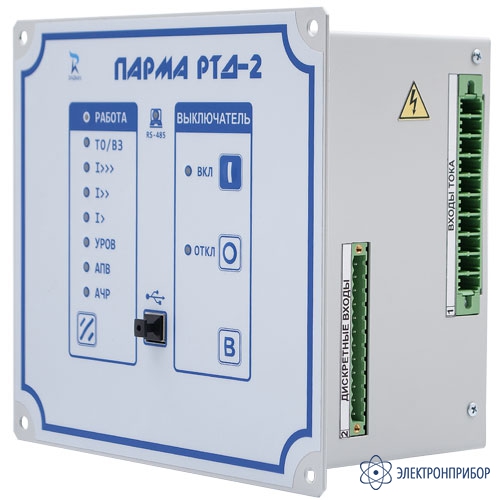

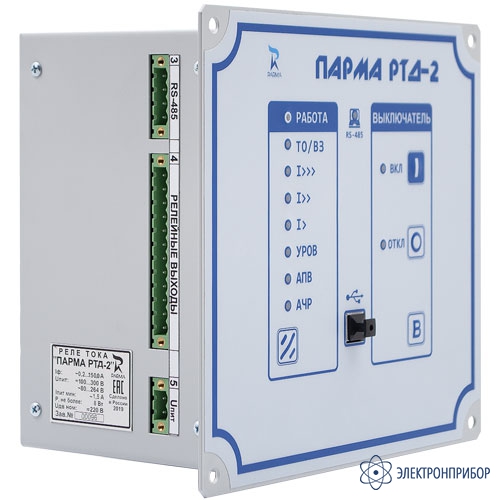

ПАРМА РТД-2 — реле тока с питанием от цепей тока и схемой дешунтирования

Код товара: 59241
  • Реле тока с питанием от цепей тока и схемой дешунтирования ПАРМА РТД-2 Реле тока с питанием от цепей тока и схемой дешунтирования ПАРМА РТД-2 Реле тока с питанием от цепей тока и схемой дешунтирования ПАРМА РТД-2

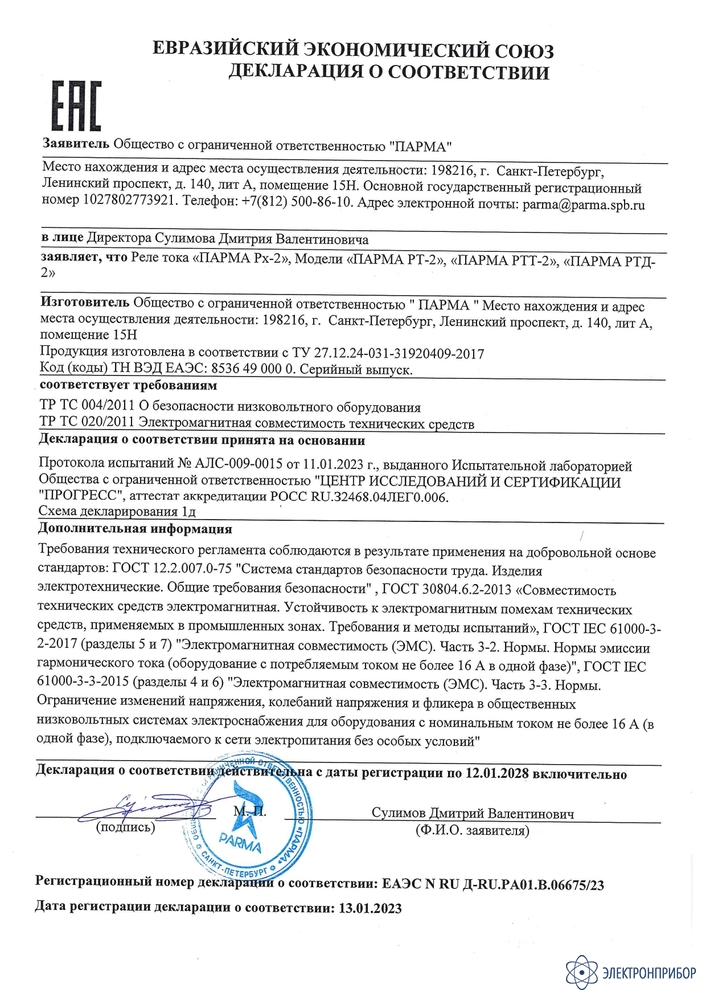

    Сертификаты

    Назначение реле тока ПАРМА РТД-2:

    Реле тока ПАРМА РТД-2 предназначено для выполнения функций релейной защиты и автоматики присоединений 6 – 35 кВ в сетях с изолированной нейтралью.

    Реле тока ПАРМА РТД-2 сочетает в себе достоинства микропроцессорных защит и простоту релейных схем на традиционных электромеханических и электронных реле.

    Реле ПАРМА РТД-2 оптимально подходит:

    • При ретрофите ячеек для замены устаревших реле с выключателем любого типа, в том числе и при использовании схемы дешунтирования;
    • Как альтернатива современным микропроцессорным защитам с излишним функционалом;
    • При создании и реконструкции систем РЗА энергообъектов в условиях ограниченности бюджетных средств.

    Описание реле тока ПАРМА РТД-2:

    Функции защит и автоматики:

    • Токовая отсечка;
    • Максимальная токовая защита – 2 ступени;
    • Перегрузка, возможно использовать одну из 14 токозависимых характеристик;
    • УРОВ с контролем тока;
    • АПВ – 2 цикла;
    • Выполнение внешних команд АЧР/ЧАПВ;
    • Выполнение команд от датчиков дуговой защиты с возможностью контроля тока;
    • Автоматика управления выключателем;
    • Диагностика работы выключателя и цепей управления;
    • Встроенная схема дешунтирования.

    Времятоковые характеристики:

    • МЭК нормально инверсная;
    • МЭК сильно инверсная;
    • МЭК чрезвычайно инверсная;
    • МЭК длительно инверсная;
    • МЭК ультра инверсная;
    • ANSI нормально инверсная;
    • ANSI умеренно инверсная;
    • ANSI сильно инверсная;
    • ANSI чрезвычайно инверсная;
    • ANSI длительно инверсная;
    • ANSI длительно сильно инверсная;
    • ANSI длительно чрезвычайно инверсная;
    • Крутая (РТВ-1);
    • Пологая (РТ-80).

    Функциональные возможности:

    • Измерение и расчёт действующего значения первой гармоники фазных токов, а также токов прямой и обратной последовательности;
    • Отображение фазового сдвига всех измеренных и расчётных токов;
    • Вычисление частоты измеряемого тока;
    • Ведение журналов аварий и событий с привязкой к астрономическому времени с дискретностью 1 мс;
    • Запись осциллограмм аварийных процессов и сохранение их на ПК в формате COMTRADE;
    • Светодиодная индикация пусков и срабатываний всех функций;
    • Управление выключателем и сброс сигнализации с лицевой панели или дистанционно по последовательному каналу;
    • Считывание журналов аварий и событий, осциллограмм, изменение уставок по каналу RS-485 или по USB-порту, в том числе и при отсутствии оперативного питания;
    • Протокол обмена — MODBUS.

    Особенности реле тока ПАРМА РТД-2:

    • Простота монтажа, наладки и обслуживания;
    • Высокая надежность;
    • Интеграция в АСУ ТП;
    • Унификация и компактность;
    • Минимизация эксплуатационных затрат;
    • Оптимальное соотношение цены и функционала;
    • Многофункциональное микропроцессорное устройство по цене электромеханических реле;
    • Сочетает в себе достоинства микропроцессорных защит и простоту релейных схем на традиционных электромеханических и электронных реле;
    • Расширенный диапазон температуры в рабочих условиях от -40 до +55 °С.

  • Сравнительные характеристики реле тока ПАРМА РX-2:

    Параметр ПАРМА РТ-2 ПАРМА РТТ-2 ПАРМА РТД-2
    Питание от цепей напряжения + + +
    Питание от цепей тока - + +
    Схема с дешунтированием - - +
    Заднее подключение проводников + + +
    Переднее подключение проводников + - -

    Технические характеристики реле тока ПАРМА РТД-2:

    Параметр Значение
    Характеристики питания РЕЛЕ от цепей напряжения
    Номинальное напряжение питания, В ≂220
    Рабочий диапазон напряжения питания, В =160 … 300;
    ~ 160 … 264
    Предельный диапазон напряжения питания, В =100 … 300;
    ~ 80 … 264
    Допустимый уровень (размах) пульсаций, % 15
    Рабочий диапазон частоты переменного тока, Гц 45 ... 55
    Потребляемая мощность, Вт, не более В дежурном режиме 4
    В режиме срабатывания 5 (8 для ПАРМА РТД-2)
    Ячейка контроля питания (ЯКП) Напряжение срабатывания на постоянном и переменном токе, В 160 ± 5 %
    Напряжение возврата на постоянном и переменном токе, В 140 ± 5 %
    Время готовности РЕЛЕ, с, не более 0,15
    Устойчивость к перерывам питания при напряжении питания 220 В, с, не менее На постоянном токе 1,5
    На переменном токе 2,5
    Характеристики питания РЕЛЕ от трансформаторов тока (только для ПАРМА РТТ-2 и ПАРМА РТД-2)
    Количество токовых входов питания 2
    Потребляемая мощность токовым входом питания при номинальном токе 5 А, В·А, не более 15
    Минимальный суммарный ток, при котором обеспечивается питание РЕЛЕ, А, не более 1,5
    Максимально допустимый входной ток, А длительно, А 10
    не более 3 с, А 150
    Термическая стойкость токовых входов питания 150 А*3 с
    Время готовности РЕЛЕ при суммарном токе 5 А, с, не более 0,2
    Устойчивость к перерывам питания при суммарном токе 5 А (кроме включения на КЗ), с, не менее 1
    Основные технические характеристики входных и выходных цепей РЕЛЕ
    Измерительные аналоговые входы по току
    Количество входов 2
    Диапазон контролируемых значений, А 0,2...150,0
    Пределы основной допускаемой относительной погрешности измерения фазных токов, %, не более в диапазоне от 0,2 до 0,5 А ± 4
    при токе 0,5 А и более ± 1
    Номинальное значение частоты переменного тока, Гц 50
    Рабочий диапазон частоты переменного тока, Гц 45 … 55
    Термическая стойкость токовых входов, А длительно 20
    кратковременно (не более 1 с) 500
    Мощность, потребляемая аналоговыми входами тока при токе, равном 5 А, В∙А, не более 0,1
    Дискретные входы
    Количество входов 9
    Номинальное напряжение постоянного или переменного тока, В 220
    Напряжение срабатывания на постоянном и переменном токе, В 158…170
    Напряжение возврата на постоянном и переменном токе, В 132…154
    Предельное значение напряжения переменного / постоянного тока, В 264 / 300
    Входной ток, мА, не более 3
    Релейные выходы
    Количество релейных выходов 6
    Максимальное коммутируемое напряжение переменного тока, В 400
    Ток замыкания и удержания, А, не более 10
    Ток размыкания постоянного напряжения при активно- индуктивной нагрузке с постоянной времени L/R не более 20 мс, при коммутации 220 В, А, не более 0,25
    Реле дешунтирования (только для ПАРМА РТД-2)
    Количество контактов (нормально замкнутые) 2
    Максимальный коммутируемый ток, А 150
    Общие характеристики
    Питание от цепей напряжения Есть
    Заднее подключение проводников Есть
    Переднее подключение проводников Есть
    Нормальные условия эксплуатации реле -15 °С … +35 °С
    Реле сохраняет работоспособность при изменении температуры окружающего воздуха От -40 до +55 °С
    Реле сохраняет работоспособность при воздействии воздуха с относительной влажностью До 98 % при плюс 25 °С и более низких температурах с конденсацией влаги
    Габаритные размеры реле без разъёмов (Ш×В×Г), не более 195×175×51 мм (ПАРМА РТ-2);
    195×175×101 мм (ПАРМА РТТ-2 и ПАРМА РТД-2)
    Масса реле без упаковки не более 1,8 кг (ПАРМА РТ-2);
    не более 4,0 кг (ПАРМА РТТ-2);
    не более 4,2 кг (ПАРМА РТД-2)
    Полный срок службы реле Не менее 25 лет при условии замены элементов, срок службы которых меньше и проведения требуемых технических мероприятий по обслуживанию
    Средняя наработка на отказ Не менее 125 000 ч

  • Комплект поставки ПАРМА РТД-2

    № Наименование Количество
    1 Реле тока с питанием от цепей тока и схемой дешунтирования ПАРМА РТД-2 (с установленными на нём ответными частями разъёмов, с заглушкой USB порта и комплектом крепежа для заземления) 1
    2 Комплект крепежа 1
    3 Компакт-диск, содержащий руководство по эксплуатации, описание протоколов обмена, бланк уставок, протокол наладки, программу "Monitor", драйвер подключения к ПК, программу для просмотра осцилограмм TRANSCOP, руководство пользователя TRANSCOP 1
    4 Упаковочная коробка 1
    5 Паспорт 1

    Также на партию поставляется РЭ и кабель USB 2.0 А-В для подключения к ПК.

    Для возможности установки на монтажную панель с ПАРМА РТТ-2 и ПАРМА РТД-2 может дополнительно поставляться комплект для переднего подключения (КПП).
