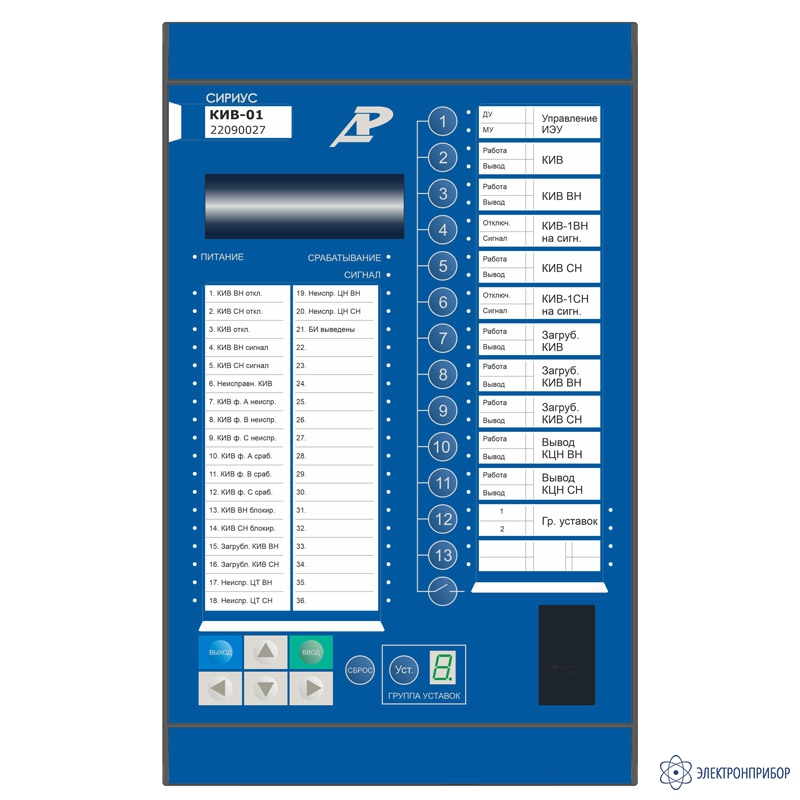

Сириус-КИВ-01 — микропроцессорное устройство защиты

Код товара: 71877

  • Сертификаты

    Назначение микропроцессорного устройства защиты Сириус-КИВ-01:

    Микропроцессорное устройство защиты Сириус-КИВ-01 предназначено для мониторинга и контроля состояния изоляции вводов трансформаторов, автотрансформаторов и реакторов на напряжения 110-750 кВ. Содержит функции необходимые для контроля изоляции, диагностики и защиты комплектов высоковольтных вводов сторон с бумажно-масляной или твердотельной (RIP) изоляцией силовых трансформаторов, автотрансформаторов и реакторов, на напряжение 110-750 кВ.

    Устройство содержит отключающую и сигнальную ступени, работающие по току нулевой последовательности и ступень, контролирующую значения угла диэлектрических потерь.

    Устройство предусматривает возможность организации защиты одного комплекта силового трансформатора и реактора, а также двух комплектов высоковольтных вводов авто-трансформатора (одновременно для сторон ВН и СН).

    Функции устройства микропроцессорного устройства защиты Сириус-КИВ-01:

    • Сигнальная ступень КИВ ВН по току нулевой последовательности;
    • Отключающая ступень КИВ ВН по току нулевой последовательности;
    • Защита по приращению тангенса угла диэлектрических потерь (tgδ) стороны ВН;
    • Сигнальная ступень КИВ по току нулевой последовательности СН;
    • Отключающая ступень КИВ по току нулевой последовательности СН;
    • Защита по приращению тангенса угла диэлектрических потерь (tgδ) стороны СН;
    • Режим загрубления при неисправности цепей напряжения;
    • Блокировка КИВ ВН при неисправности в токовых цепей стороны ВН;
    • Блокировка КИВ СН при неисправности в токовых цепей стороны СН;
    • Блокировка КИВ при несимметрии в цепях напряжения;
    • Блокировка КИВ при выключенном положении вводов;
    • Контроль положения SG/SA;
    • Измерение текущей частоты по каналам напряжения (при величине напряжения в одной из фаз более 20 В);
    • Виртуальные ключи, обеспечивающие местное и дистанционное управление функциями устройства.

    Варианты исполнения микропроцессорного устройства защиты Сириус-КИВ-01:

    Устройство Сириус-КИВ-01 доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

    Устройство «Сириус - КИВ - 01 - 1 - X - AX - КХХХ-Х», где

    Сириус - фирменное название устройства;

    КИВ - функциональное назначение устройства;

    01 - модификация по функциональному составу;

    1 - Номинальное значение переменного тока (50 Гц):
    1 - одноамперное исполнение по номинальному вторичному току;

    X - Напряжение оперативного питания:
    0 - 220В постоянного тока с импульсом режекции по входам;
    1 - 110В постоянного тока;
    5 - 220В переменного (50 Гц), выпрямленного или постоянного тока.

    АX - Тип интерфейса связи, где X:
    4T - один интерфейс RS-485, два интерфейса Ethernet с разъемом RJ45, функциональная кнопка, четыре светодиода;
    4U - один интерфейс RS-485, два интерфейса Ethernet с разъемом для SFP-модулей, функциональная кнопка, четыре светодиода.

    Аппаратный состав терминала:
    К453-41 - состав описан в пункте 1.4.1 РЭ.

    Пример записи устройства контроля высоковольтного ввода с напряжением оперативного питания 220 В, с импульсом режекции, с двумя интерфейсами RS485 и двумя интерфейсами Ethernet с разъемом RJ-45, с аппаратным составом K453-41 имеет вид:

    «Сириус-КИВ-01-1-0-А4Т- K453-41», где

    Сириус – фирменное название устройства;
    КИВ – функциональное назначение устройства;
    01 – модификация устройства по функциональному составу;
    1 – одноамперное исполнение по номинальному вторичному току;
    0 – 220В постоянного тока с импульсом режекции;
    А4T – два интерфейса RS-485, два интерфейса Ethernet с разъемом RJ-45;
    K453-41 – аппаратный состав терминала (описан в п.1.4.1).

  • Технические характеристики микропроцессорного устройства защиты Сириус-КИВ-01:

    Характеристика Значение
    Количество измерительных каналов тока 8
    Количество измерительных каналов напряжения 8
    Количество независимых входов дискретных сигналов 33
    Габаритные размеры (ШхВхГ), мм 184х295х198

  • Комплект поставки Сириус-КИВ-01

    № Наименование Количество
    1 Микропроцессорное устройство защиты Сириус-КИВ-01 в выбранном исполнении 1
