Сириус-КВЦН — микропроцессорное устройство коммутации вторичных цепей напряжения

Код товара: 71898

  • Сертификаты

    Назначение микропроцессорного устройства коммутации вторичных цепей напряжения Сириус-КВЦН:

    Микропроцессорное устройство коммутации вторичных цепей напряжения Сириус-КВЦН содержит функции, необходимые для распределения цепей переменного напряжения РЗА, АСУ ТП и их перевода на резервный трансформатор напряжения. Устройство может использоваться в составе следующих шкафов:

    • шкаф организации ЦН двух ТН с резервированием от одного источника типа ШЭТ ЦН.1;
    • шкаф организации ЦН двух ТН с резервированием от одного источника и РПР обходного выключателя типа ШЭТ ЦН.2-0 и ШЭТ ЦН.2-1;
    • шкаф организации ЦН двух ТН с резервированием от двух источников типа ШЭТ ЦН.3;
    • шкаф РПР типа ШЭТ ЦН.4-0 и ШЭТ ЦН.4-1.

    Функции микропроцессорного устройства коммутации вторичных цепей напряжения Сириус-КВЦН:

    • Логика коммутации цепей напряжения с резервированием от одного или двух источников (КЦН);
    • Логика контроля положения реле переключения нагрузки трансформатора напряжения (КП РПН);
    • Логика РПР присоединения, подключенного к системе шин (РПР);
    • Логика контроля обрыва цепей реле-повторителей положения разъединителей (КЦ РПР);
    • Логика контроля исправности питания оперативным током (КОТ);
    • Логика формирования сигналов внутренней диагностики устройства;
    • Логика формирования сигналов о неисправности для каждого типа ШЭТ;
    • Виртуальный ключ, обеспечивающий местное и дистанционное управление функциями устройства;
    • Регистратор событий.

    Варианты исполнения микропроцессорного устройства коммутации вторичных цепей напряжения Сириус-КВЦН:

    Устройство Сириус-КВЦН доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

    Устройство «Сириус - КВЦН ХХ/ХХ - 0 - X - AX - КХ», где

    Сириус - фирменное название устройства;

    КВЦН - функциональное назначение устройства;

    ХХ/ХХ - количество дискретных входов и выходов;

    0 - Номинальное значение переменного тока (50 Гц):
    0 - универсальное исполнение по номинальному вторичному току;

    X - Напряжение оперативного питания, где Х:
    0 - 220В постоянного тока с импульсом режекции;
    1 - 110В постоянного тока;
    2 - 24В постоянного тока;
    5 - 220В переменного (50 Гц), выпрямленного или постоянного тока.

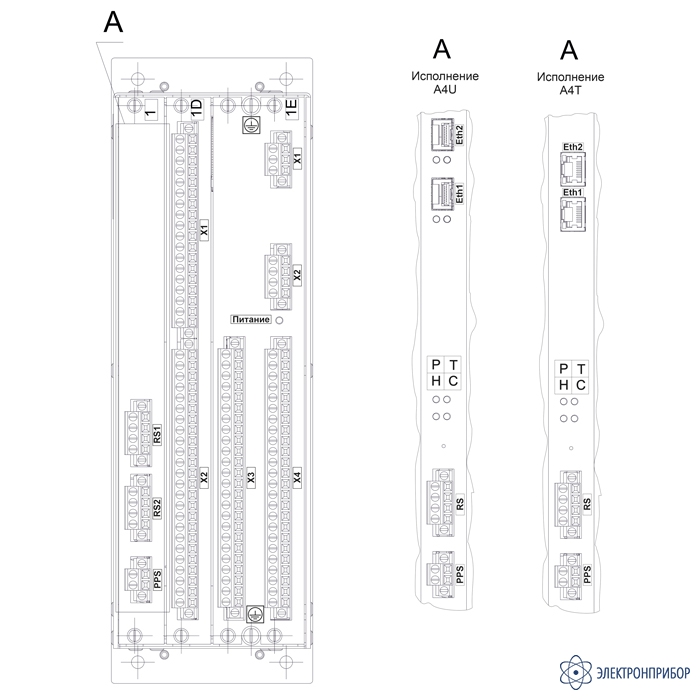

    АX - Тип интерфейса связи, где X:
    4T - один интерфейс RS-485, два интерфейса Ethernet с разъемом RJ45, функциональная кнопка, четыре светодиода;
    4U - один интерфейс RS-485, два интерфейса Ethernet с разъемом для SFP-модулей, функциональная кнопка, четыре светодиода.

    КХ - Аппаратный состав терминала:
    К208 - состав описан в пункте 1.4.1 РЭ;
    К201 - состав описан в пункте 1.4.2 РЭ;
    К312 - состав описан в пункте 1.4.3 РЭ.

    Пример записи устройства коммутации вторичных цепей напряжения, с 24 дискретными входами и 19 дискретными выходами, с универсальным исполнением измерительных токовых входов, напряжением оперативного питания 220 В DC с импульсом режекции, с одним интерфейсом RS-485 и двумя интерфейсами Ethernet с разъемами для SFP-модулей имеет вид:

    «Сириус-КВЦН 24/19-0-0-А4U-K208», где

    Сириус – фирменное название устройства;
    КВЦН – функциональное назначение устройства;
    24/19 – количество дискретных входов и выходов;
    0 – универсальное исполнение по номинальному вторичному току;
    0 – 220В DC постоянного тока с импульсом режекции по входам;
    А4U – один интерфейс RS-485, 2 интерфейса Ethernet с разъемом для SFP-модулей;
    K208 – аппаратный состав терминала, описан в пункте 1.4.1.

  • Технические характеристики микропроцессорного устройства коммутации вторичных цепей напряжения Сириус-КВЦН:

    Характеристика Значение
    Тип оперативного тока Постоянный, переменный, выпрямленный
    Количество независимых входов дискретных сигналов:
    - для исполнения К208
    - для исполнений К201
    - для исполнений К312
    24
    33
    45
    Габаритные размеры (ШхВхГ), мм
    - для исполнения К312
    - для исполнения К208, К201
    140Х295Х198
    95Х295Х198

  • Комплект поставки Сириус-КВЦН

    № Наименование Количество
    1 Микропроцессорное устройство коммутации вторичных цепей напряжения Сириус-КВЦН в выбранном исполнении 1
