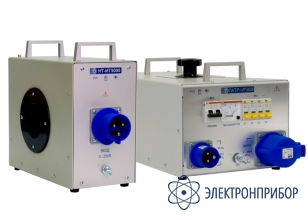

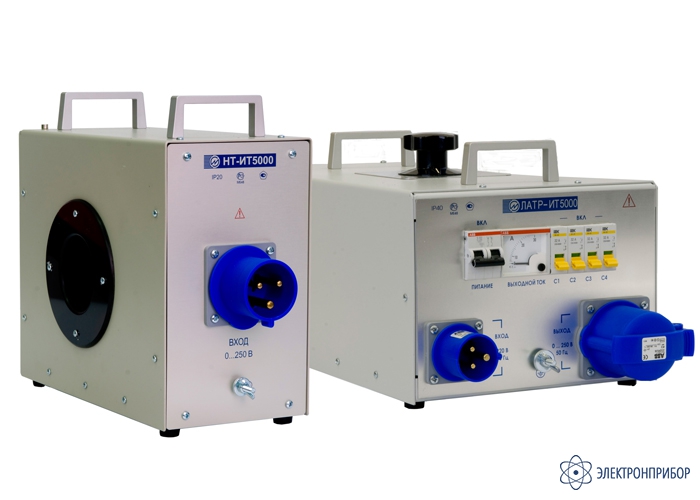

ИТ-5000 — регулируемый источник тока

Код товара: 36735

  • Описание регулируемого источника тока ИТ-5000:

    Регулируемый источник тока ИТ-5000 используется для обеспечения подачи переменного тока в первичную цепь эталонного и поверяемого трансформаторов тока (ТТ) в диапазоне 0-6000 А при проведении поверки ТТ по ГОСТ 8.217.

    При увеличении выходного напряжения с ЛАТР - ИТ-5000 необходимо контролировать по встроенному амперметру, чтобы выходной ток с ЛАТРа не превышал 20 А. Для уменьшения выходного тока с ЛАТРа (компенсации реактивной составляющей тока) необходимо использовать встроенные конденсаторы, подключаемые переключателями C1–C4 на лицевой панели , подбирая их количество таким образом, чтобы ток с ЛАТРа был минимален.

  • Технические характеристики регулируемого источника тока ИТ-5000:

    Параметр Значение
    Диапазон выходного тока 0,05 - 6000 А
    Погрешность установки выходного тока ±10 %
    Диапазон входного напряжения (220 ± 10 %) В
    Частота питающей сети (50 ± 1 %) Гц
    Мощность потребления от сети, не более 5 кВА
    Продолжительность нерабочего интервала 20 мин
    Наработка на отказ в рабочих условиях применения, не менее 50 000 ч
    Средний срок службы, не менее 10 лет
    Габаритные размеры нагрузочного трансформатора НТ-ИТ 5000, не более 380 × 170 × 310 мм
    Габаритные размеры регулятора напряжения ЛАТР-ИТ 5000, не более 540 × 270 × 250 мм
    Нагрузочный трансформатор НТ-ИТ 5000 35 кг
    Регулятор напряжения ЛАТР-ИТ 5000 23 кг
    Комплект кабелей 25 кг

  • Комплект поставки ИТ-5000

    № Наименование Количество
    1 Нагрузочный трансформатор НТ-ИТ5000 1
    2 Регулятор напряжения ЛАТР-ИТ5000 1
    3 Блок резисторов НТ-ИТ5000 1
    4 Руководство по эксплуатации 1
    5 Упаковка 3
    Комплект кабелей:
    6 «К-240» (сечение - 240 мм2, длина - 2 м) 2
    7 «К-120» (сечение - 120 мм2, длина - 2 м) 2
    8 «К-50» (сечение - 50 мм2, длина - 6 м) 1
    9 «К-16» (сечение - 16 мм2, длина - 2 м) 2
    10 «К-5» (сечение - 5 мм2, длина - 2 м) 2
    11 «ЛАТР-НТ» (длина - 4 м) 1
    12 Кабель питания ЛАТР-ИТ5000 (длина - 2 м) 1
