СА3600 А — источник тока с автоматической регулировкой тока

Код товара: 26985

  • Назначение источника тока CA3600 A:

    Источник тока СА3600 А предназначен для питания измерительной цепи переменным током при поверке трансформаторов тока с номинальным значением первичного тока до 5000 А.

    СА3600 А используется совместно с комплектом для поверки трансформаторов тока К6900:

    • Производителями трансформаторов тока;
    • Метрологическими институтами и организациями, осуществляющими поверку и калибровку трансформаторов тока;
    • При поверке и калибровке трансформаторов тока в местах их эксплуатации.

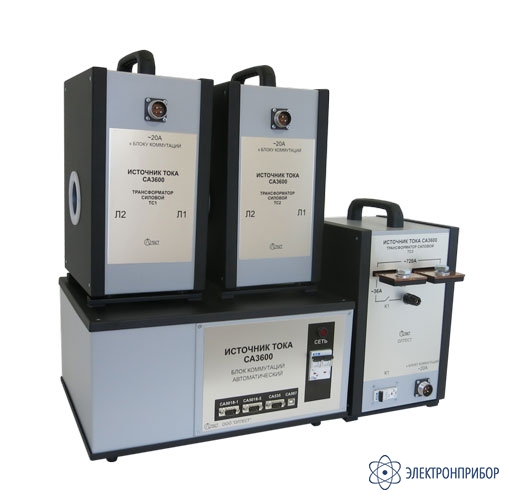

    Источник тока СА3600 А состоит из блока коммутаций БК и трех трансформаторов силовых ТС1, ТС2, ТС3.

  • Технические характеристики источника тока CA3600 A:

    Диапазон регулирования силы тока Используемый трансформатор силовой
    от 0,01 до 36 А (максимально ~ 40 В) Трансформатор силовой ТС3
    от 0,05 до 720 А (максимально ~ 5 В) Трансформатор силовой ТС3
    от 0,05 до 3000 А (максимально ~ 1 В) Трансформатор силовой ТС1
    от 0,1 до 6000 А (максимально ~ 2 В) Трансформатор силовой ТС1 + Трансформатор силовой ТС2
    Параметр Значение
    Общие характеристики
    Электропитание прибора:
    - номинальное напряжение
    - номинальная частота
    220/230 В
    50 Гц
    Температура окружающего воздуха 0 °C...40 °C
    Относительная влажность воздуха до 80 % при температуре 25 °С
    Размеры:
    - блок коммутаций
    - трансформатор силовой ТС1
    - трансформатор силовой ТС2
    - трансформатор силовой ТС3
    480 × 260 × 180 мм
    300 × 300 × 165 мм
    300 × 300 × 165 мм
    352 × 210 × 188 мм
    Масса:
    - блок коммутаций
    - трансформатор силовой ТС1
    - трансформатор силовой ТС2
    - трансформатор силовой ТС3
    27 кг
    17 кг
    17 кг
    29 кг

  • Комплект поставки СА3600 А

    № Наименование Количество
    1 Блок коммутаций 1
    2 Трансформатор силовой ТС1 1
    3 Трансформатор силовой ТС2 1
    4 Трансформатор силовой ТС3 1
    5 Токовод 3000 А, длина 2,5 м 2
    6 Токовод 720 А, длина 1 м 3
    7 Кабель силовой КС3600 3
    8 Кабель питания КП3600 1
    9 Кабель USB2AB/2 1
    10 Паспорт 1
    11 Сумки укладочные 5

    Дополнительная комплектация СА3600 А:

    (Поставляется за отдельную плату)

    № Наименование
    1. Кабель питания СА3600-1
    2. Устройство подключения трансформаторов тока
    3. Шина 6000 А
