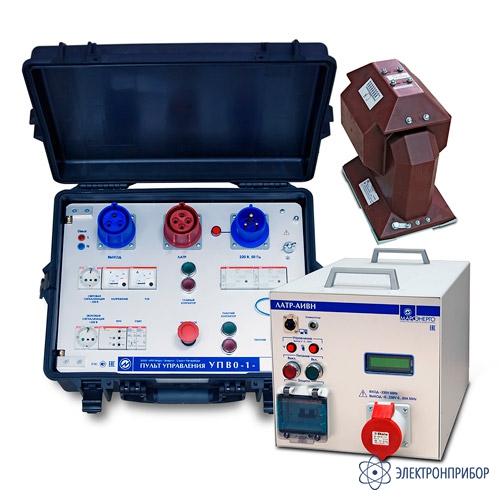

МАРС-АИН — автоматизированный источник напряжения

Код товара: 71725
  • 3 варианта исполнения

    Назначение автоматизированного источника напряжения МАРС-АИН:

    МАРС-АИН - это автоматизированный источник высокого напряжения с диапазоном выходного напряжения от 60 В до 76 кВ. Выпускается в двух модификациях по значению номинального тока: 10 кА МАРС-АИН-10, 35 кА МАРС-АИН-35 и 110 кВ МАРС-АИН-110.

    МАРС-АИН предназначен для работы как автономно в качестве источника высокого напряжения, так и в составе комплекта оборудования для поверки/калибровки измерительных трансформаторов напряжения (ИТН):

    • традиционных по ГОСТ 1983;
    • маломощных с низковольтным аналоговым выходом (1 мВ ... 10 В LPVT) по ГОСТ Р 59409-2021 (МЭК 61869-11:2017);
    • электронных по IEC 61869-7 с цифровым интерфейсом (цифровой поток данных по МЭК 61850-9-2LE).

    Метрологические лаборатории и службы заводов-изготовителей трансформаторов, органов Росстандарта, предприятий электроэнергетики и промышленности. МАРС-АИН может применяться как в лабораторных условиях, так и на местах установки ИТН.

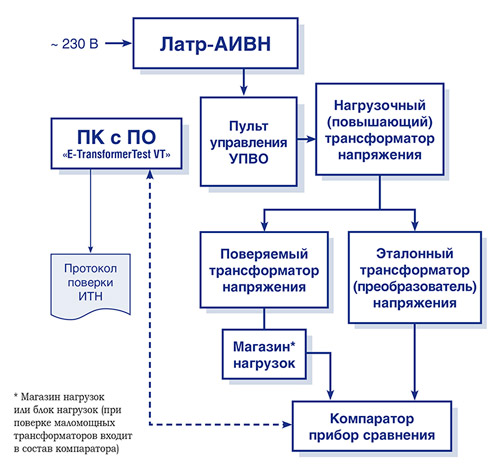

    Рис.1. Типовая схема применения МАРС-АИН в составе поверочной установки в режиме поверки ИТН

    Преимущества автоматизированного источника напряжения МАРС-АИН:

    • Высокая степень автоматизации упрощает процедуру поверки/калибровки ИТН под управлением ПО «E-TransformerTest-VT». Связь с ПК посредством интерфейса Ethernet;
    • Наличие автономного датчика высокого напряжения типа ПВЕ обеспечивает контроль как в режиме автономной работы, так и в составе поверочной установки;
    • Имеются функции защиты от внештатных ситуаций (пробой, перегрузка и прочее);
    • Возможность ручного управления;
    • Индикация основных параметров.

  • Технические характеристики автоматизированного источника напряжения МАРС-АИН:

    Параметр Значение
    МАРС-АИН-10 МАРС-АИН-35 МАРС-АИН-110
    Напряжение питания (230 ± 23) В, 50 Гц
    Мощность потребления от сети, не более 2 кВА 3 кВА 4 кВА
    Время непрерывной работы на максимальную нагрузку не менее 30 с
    Максимальная выходная мощность не менее 1 кВт 2 кВт 3 кВт
    Емкостное сопротивление высоковольтной нагрузки не более 150 пФ
    Диапазон воспроизводимых значений напряжения * от 1400 до 12500 кВ от 2700 до 24500 кВ от 16500 до 80000 кВ
    Погрешность установки напряжения ±3 %
    Наработка на отказ в рабочих условиях применения не менее 20 000 ч
    Средний срок службы 10 лет
    Номинальная частота 50 Гц
    Габаритные размеры (длина, ширина, высота), не более:
    ЛАТР-АИН
    Пульт управления УПВО-1
    Коммутатор 0,34/35 кВ *
    270 × 550 × 280 мм
    620 × 525 × 230 мм
    271 × 284 × 135 мм
    Габаритные размеры нагрузочного трансформатора (длина, ширина, высота), не более 300х300х210 мм  448х440х266 мм  420х420х1000 мм
    Масса нетто, не более:
    ЛАТР-АИВН
    Пульт управления УПВО-1
    Коммутатор 0,34/35 кВ
    25 кг
    13 кг
    3 кг
    Масса нетто нагрузочного трансформатора, не более 20 кг 85 кг 100 кг

    Примечание:
    * Коммутатор 0,34/35 позволяет расширить диапазон дополнительно от 60 до 380 В.

  • Комплект поставки МАРС-АИН

    № Наименование МАРС-АИН-10 МАРС-АИН-35 МАРС-АИН-110
    1 Регулятор напряжения ЛАТР-АИН 1 1 1
    2 Пульт управления УПВО-1-10 1 - -
    3 Пульт управления УПВО-1-35 - 1 -
    4 Пульт управления УПВО-1-110 - - 1
    5 Нагрузочный трансформатор НТ 10 кВ 1 - -
    6 Нагрузочный трансформатор НТ 35 кВ - 1 -
    7 Нагрузочный трансформатор НТ 110 кВ - - 1
    8 Флеш-накопитель с ПО «E-TransformerTest-VT» 1 1 1
    9 Комплект кабелей для МАРС-АИН 1 1 1
    10 Руководство по эксплуатации 1 1 1
    11 Транспортная тара 1 1 1

    Дополнительная комплектация МАРС-АИН

    (Поставляется за отдельную плату)

    № Наименование
    1 Коммутатор 0,4/10 (0,4/35 или 0,4/110) кВ
