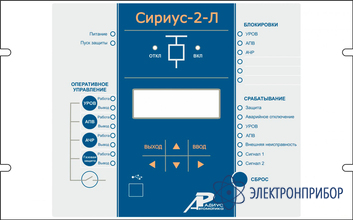

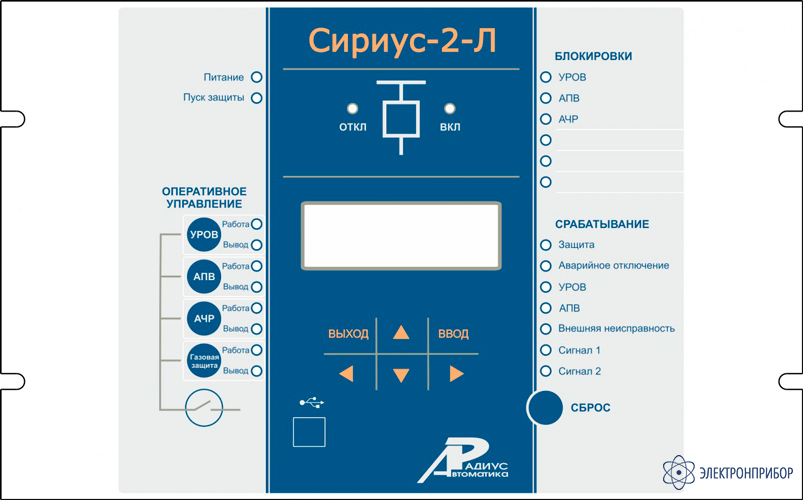

Сириус-2-Л-02-5А-220В DC-И5-FX — устройство микропроцессорной защиты линий напряжением 6-35 кВ

Описание устройства микропроцессорной защиты линий напряжением 6-35 кВ Сириус-2-Л:

Устройство Сириус-2-Л предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 3–35 кВ.

Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Устройство имеет специальное исполнение «БПТ», предназначенное специально для применения на подстанциях с переменным оперативным током.

Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.

На основании лицензий на конструирование и изготовление оборудования для атомных станций, полученных ЗАО «РАДИУС Автоматика», устройство допускается для применения на атомных станциях.

Устройство имеет сертификат системы «ГАЗПРОМСЕРТ» о соответствии требованиям нормативных документов ОАО «Газпром».

Функции защиты устройства микропроцессорной защиты линий напряжением 6-35 кВ Сириус-2-Л:

• Трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов;
• Автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
• Защита от обрыва фазы питающего фидера (ЗОФ);
• Защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;
• Защита от однофазных замыканий на землю по току основной частоты;
• Выдача сигнала пуска МТЗ для организации логической защиты шин. Функции автоматики, выполняемые устройством:
• Операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
• Возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
• Формирование сигнала УРОВ при отказах своего выключателя; -одно- или двукратное АПВ;
• Исполнение внешних сигналов АЧР и ЧАПВ.

Дополнительные сервисные функции устройства микропроцессорной защиты линий напряжением 6-35 кВ Сириус-2-Л:

• Определение места повреждения при срабатывании МТЗ;
• Фиксация токов в момент аварии;
• Дополнительная ступень МТЗ-4 для реализации «адресного» отключения или сигнализации длительных перегрузок;
• Измерение времени срабатывания защиты и отключения выключателя;
• Встроенные часы-календарь;
• Возможность встраивания устройства в систему единого точного времени станции или под- станции;
• Измерение текущих фазных токов; -дополнительные реле и светодиоды с функцией, заданной пользователем;
• Цифровой осциллограф;
• Регистратор событий.

Эксплуатационные возможности устройства микропроцессорной защиты линий напряжением 6-35 кВ Сириус-2-Л:

• Выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
• Задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
• Ввод и хранение уставок защит и автоматики;
• Контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
• Определение места повреждения линии (для воздушных линий);
• Передачу параметров аварии, ввод и изменение уставок по линии связи;
• Непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• Блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
• Получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
• Гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• Высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.

Устройства не срабатывают ложно и не повреждается:

• При снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
• При подаче напряжения оперативного постоянного тока обратной полярности;
• При замыкании на землю цепей оперативного тока.

Особенности исполнения БПТ:

• Возможность питания терминала от токовых цепей при глубоких просадках питающего напряжения
• Возможность работы с выключателями с катушками токового отключения по схеме «с дешунтированием»
• Возможность действия выходного отключающего реле на предварительно заряженный конденсатор
• Возможность запитки некоторых важных дискретных входов от развязанного напряжения, вырабатываемого из внутреннего напряжения питания терминала
• Применение бистабильного реле РФК для целей формирования энергонезависимого сигнала «Аварийное отключение» без наличия оперативного питания
• Полнофункциональное соответствие параметров и возможностей с серией устройств «Сириус-2»

Исполнения устройства микропроцессорной защиты линий напряжением 6-35 кВ Сириус-2-Л:

Устройство Сириус-2-Л доступны для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство Сириус-2-Л-tA-nnnB-ss, где

tA – исполнение устройства по номинальному току вторичной обмотки ТТ:
1А – для номинального тока 1 А;
5А – для номинального тока 5 А;

nnnB – исполнение устройства по напряжению оперативного тока:
24В – для напряжения питания 24 В постоянного тока;
48В – для напряжения питания 48 В постоянного тока;
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока;
220В DC - напряжение питания 220В только постоянного тока в соответствии с требованиями СТО 56947007-29.120.40.102-2011;
БПТ-Р2 – напряжение питания 220В переменного тока со встроенными подпиткой от токовых цепей с реле дешунтирования.
БПТ-Р0 – напряжение питания 220В переменного тока со встроенными подпиткой от токовых цепей без реле дешунтирования.

Исполенения БПТ-Р2 и БПТ-Р0 доступны только для Сириус-2-Л.
В исполнении БПТ в обозанчении устройства не указывается ток вторичной обмотки ТТ;

ss – тип интерфейса связи с АСУ:
И1 – один интерфейс USB (ModBus-RTU), два интерфейса RS485 (ModBus-RTU);
И3 – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), один интерфейс Ethernet с разъемом RJ45 (Modbus TCP);
И4-TX - один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP);
И4-FX - один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два оптических интерфейса Ethernet (МЭК 61850-8-1, PRP);
И5-TX - один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, HSR, PRP, Modbus TCP);
И5-FX - один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два оптических интерфейса Ethernet (МЭК 61850-8-1, HSR, PRP, Modbus TCP).
(При заказе моделей с интерфейсами И5-FX/TX в наименовании модели указывается индекс -02: Сириус-2-Л-02-…-И5-…, который обозначает модернизированную версию прибора, предназначенную для установки интерфейсов данного типа).

Пример записи обозначения устройства Сириус-2-Л с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-2-Л-5A-220В-И1».

Пример записи обозначения устройства Сириус-2-Л с напряжением оперативного питания 220В переменного тока со встроенными подпиткой от токовых цепей и дополнительным интерфейсом RS485: «Устройство Сириус-2-Л-БПТ-Р2-И1».
