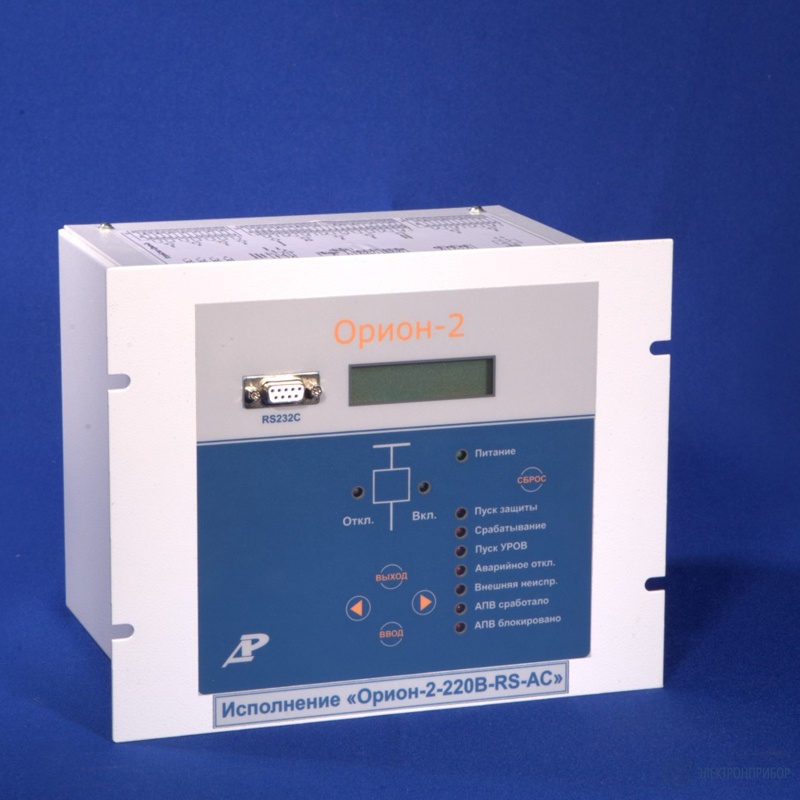

Орион-2 — микропроцессорное устройство токовой защиты присоединений в сетях напряжением 6-35 кВ

Код товара: 20610

  • Назначение Устройства Орион-2:

    Устройство Орион-2 предназначено для работы в качестве защиты воздушных или кабельных линий с изолированной или компенсированной нейтралью напряжением 6 - 35 кВ.

    Устройство устанавливается в ячейке КРУ или КРУН, или КСО и управляет высоковольтным выключателем присоединения. Устройство подключается к измерительным трансформаторам тока фаз А и С с номинальным вторичным током 5 А. Предусмотрено подключение трансформатора тока фазы В при его наличии.

    Устройство обеспечивает трехступенчатую максимальную токовую ненаправленную защиту от трехфазных и междуфазных замыканий. Третья ступень МТЗ может иметь как независимую, так и одну из пяти зависимых характеристик. Любую ступень можно сделать ускоренной при любом включении высоковольтного выключателя.

    Особенности Устройства Орион-2:

    • В устройстве реализована функция резервирования отказа выключателя с выдачей сигнала отказа на выключатель ввода или секции;
    • Любая аварийная ситуация, отключение или неисправность, сопровождается замыканием контактов независимого реле предупредительной сигнализации. Реле сигнализации может работать в непрерывном (до сброса кнопкой) или импульсном режиме;
    • Предусмотрено выполнение всех функций защиты при пропадании оперативного питания переменного или постоянного тока напряжением 220 В на время до 0,5 с;
    • При срабатывании защиты устройство запоминает параметры срабатывания для последующего анализа обслуживающим персоналом;
    • Информация фиксируется в памяти устройства в порядке поступления и сохраняется запись о последних 9 отключениях. Информация о каждой последующей аварии фиксируется, стирая из памяти информацию о самом "старом" КЗ. Отключение при неуспешном АПВ фиксируется как отдельная авария. Ход часов и зафиксированные данные в памяти сохраняются при пропадании оперативного питания на время не менее 200 часов;
    • В устройстве применен алфавитно-цифровой индикатор, отображающий две строки по 16 символов, клавиатура из 4-х кнопок, а также кнопка сброса аварийной сигнализации.

  • Технические характеристики Устройства Орион-2:

    Параметр Значения
    Источник питания 178 - 242 В; 45 - 55 Гц
    88 - 132 В
    Мощность, потребляемая в дежурном режиме
    Мощность, потребляемая в режиме срабатывания защит    		 15 Вт
    30 Вт
    Рабочий диапазон температур от -20 до +55 oС

  • Комплект поставки Орион-2

    № Наименование Количество
    1. Устройство Орион-2 1
    2. Руководство по эксплуатации, паспорт 1
