КТ-У, КТ У, КТУ, КТ-У,

Клещи электроизмерительные (токоизмерительные, токовые)

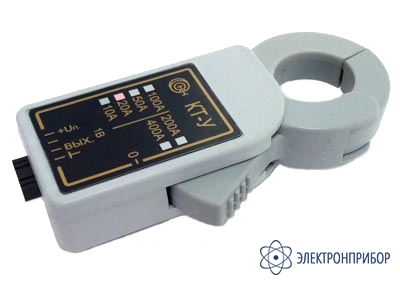

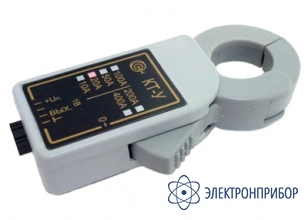

КТ-У — токовые клещи - пробники

Код товара: 51135
  • 76444-19

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      76444-19 до 18.10.2024

    • Производитель

      Горизонт Плюс, Россия

    Сертификаты

    Назначение токовых клещей - пробников КТ-У:

    Токовые клещи - пробники КТ-У предназначены для измерения постоянного, переменного и импульсного токов без разрыва силовой цепи.

    Представляют собой накидной измерительный преобразователь, работающий с внешним источником питания. Состоят из корпуса, разъемного магнитопровода, в зазоре которого закреплен специальный датчик Холла, печатной платы с электронной схемой обработки сигнала.

    Основные преимущества токовых клещей - пробников КТ-У:

    • гальваническая развязка с силовой цепью;
    • однополярное питание; малое энергопотребление;
    • широкий диапазон питающего напряжения;
    • малые габаритные размеры;
    • возможность измерения токов в труднодоступных местах;
    • форма выходного сигнала соответствует форме измеряемого тока.

  • Технические характеристики токовых клещей - пробников КТ-У:

    Параметр Значение
    Диапазон измеряемых токов, А 0...20, 0...50, 0...100, 0...200, 0...400
    Допустимая перегрузка по измеряемому напряжению, разы 2
    Выходной сигнал при номинальном измеряемом токе, В 1
    Нелинейность выходной характеристики, не более, % 1
    Основная приведенная погрешность, не более, % 3
    АЧХ в пределах 2%, не хуже, Гц 0-10000
    Выходной сигнал при нулевом измеряемом токе, В 0,02
    Ток потребления в режиме холостого хода, мА 10
    Источник питания, В +7...+15
    Диаметр отверстия под токовую шину, мм 25
    Габаритные размеры, мм 130х60х31,5
    Масса, г 110

  • Комплект поставки КТ-У

    № Наименование Количество
    1 Токовые клещи - пробники КТ-У 1
