КЭИПЭ, КЭИ ПЭ

Клещи электроизмерительные (токоизмерительные, токовые)

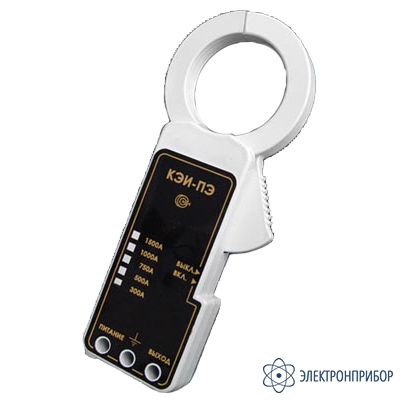

КЭИ-ПЭ 300А — токовые клещи-пробники

Код товара: 37996
  • Является модификацией КЭИ-ПЭ

    • Гарантия

      1 год

    Назначение токовых клещей-пробников КЭИ-ПЭ:

    Клещи КЭИ-ПЭ предназначены для преобразования постоянного и переменного токов в цепях, изолированных от питания и выхода. КЭИ-ПЭ преобразуют входной ток в выходное напряжение, пропорциональный мгновенному значению входного тока («линейный выход»).

    Особенности токовых клещей-пробников КЭИ-ПЭ:

    • гальваническая развязка с силовой цепью;
    • автономное питание;
    • малое энергопотребление;
    • малые габаритные размеры;
    • возможность измерения токов в труднодоступных местах;
    • форма выходного сигнала соответствует форме измеряемого тока


    Рабочие условия эксплуатации:

    • Внутренние питание от батареи типа «Крона», 6F22
    • Внешние питание + 6 ÷ 15;
    • окружающая температура от минус10°С до 50°С.

    Примечание. По требованию Заказчика возможно изготовление клещей с расширенным температурным диапазоном: от -40°С до +70°С

  • Технические характеристики токовых клещей-пробников КЭИ-ПЭ 300A:

    Параметр Значение
    Диапазон преобразования тока I, А эфф 0 - 300
    Максимальный измеряемый ток I, А эфф 500
    Неравномерность АЧХ, в диапазоне частот 0-1 кГц, не более, % 1
    Выходное напряжение при номинальном входном токе, В 1,5
    Сопротивление нагрузки, Ом
    Максимальное
    Минимальное
    -
    1
    Пределы допустимой приведенной осн. погрешности, % 3
    Нелинейность, не более, % 0,5
    Пределы допустимой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур на 10°С, % ± 1
    Время установления выходного сигнала не более, с 0,1
    Время установления рабочего режима, не более, мин. 1
    Время непрерывной работы, не менее, ч неограничено
    Напряжение питания Uп, В +6…15
    Ток потребления по цепи питания, не более, мА 5
    Диаметр отверстия под токовую шину, мм 35
    Габариты, не более, мм 215x83x28
    Масса, не более, г 300

  • Комплект поставки КЭИ-ПЭ 300А

    № Наименование Количество
    1. Токовые клещи-пробники КЭИ-ПЭ 300А 1
    2. Щупы измерительные 1
    3. Руководство по эксплуатации 1
    4. Упаковочная тара 1

  • Модификации КЭИ-ПЭ

    Подберите модификацию по параметрам

    Диапазон преобразования тока I, А эфф
    Максимальный измеряемый ток I, А эфф
    Очистить

  • Файлы для КЭИ-ПЭ 300А

Файлы для КЭИ-ПЭ 300А
