Клещи электроизмерительные (токоизмерительные, токовые)

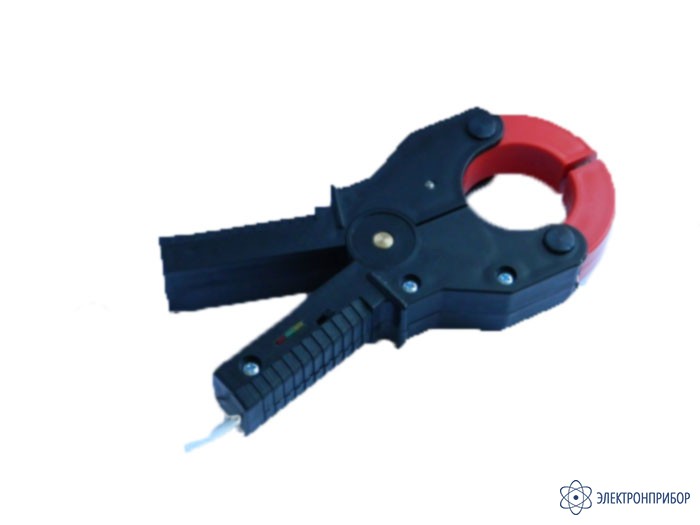

КЭИ-1,0Т RMS — клещи электроизмерительные трансформаторные (рабочая t от 0°С)

Код товара: 37993
  • Является модификацией КЭИ-1,0Т

    • Гарантия

      1 год

    Назначение электроизмерительных клещей КЭИ-1,0Т RMS

    Клещи КЭИ-1,0Т являются адаптером и предназначены для преобразования переменного тока в цепях, изолированных от питания и выхода.

    КЭИ-1,0Т RMS преобразуют переменный и импульсный входной ток в выходной ток, согласно требованиям к стандартному интерфейсу «токовая петля 4/20», пропорциональный среднеквадратичному значению входного тока.

    Клещи предназначены для работы в составе измерительных и управляющих систем.

    Особенности электроизмерительных клещей КЭИ-1,0Т RMS

    Рабочие условия эксплуатации:

    • Питание по токовой петле 12В ÷ 36В;
    • Окружающая температура для КЭИ-1,0Т RMS от 0°С до 70°С.

    Нормальные условия эксплуатации:

    • Частота измеряемого тока 50 Гц
    • Температура окружающей среды (+20±5)°С.

    По устойчивости к условиям транспортирования клещи соответствует группе «3» ГОСТ 22261-94.

    Для измерения тока, протекающего по проводу (силовая шина), клещи надевают на этот провод по принципу обычной прищепки, а сигнал с выхода клещей подается на любое регистрирующее устройство или контролирующий прибор.

  • Технические характеристики электроизмерительных клещей КЭИ-1,0Т RMS

    Параметр Значение
    Тип клещей КЭИ-1,0Т RMS
    Первый предел измеряемого тока, А эфф 0-10
    Второй предел измеряемого тока, А эфф 0-100
    Третий предел измеряемого тока, А эфф 0-1000
    Допустимая перегрузка по измеряемому току, раз 1,3
    Пределы допустимой приведенной осн. погрешности, % 1
    Нелинейность, не более, % 0,5
    Неравномерность АЧХ, в диапазоне частот 20-20000 Гц, не более, % 6
    Начальный выходной ток, мА 4±0,1
    Номинальный выходной ток, мА 20
    Максимальный выходной ток, мА 25
    Постоянная времени, с 0,1
    Пределы допустимой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур(во всем диапазоне температур)
    -коэффициента преобразования, не более, %    		 ± 1
    Время установления выходного сигнала не более, с 1,0
    Время установления рабочего режима, не более, мин. 1
    Время непрерывной работы, в диапазоне токов до 500А, не менее, ч неограниченно
    Время непрерывной работы, в диапазоне токов боле 500А не менее, ч 0,2
    Напряжение питания Uп, В +12…36
    Диаметр отверстия под токовую шину, мм 50
    Температура окружающего воздуха от -50 до +70°С
    Относительная влажность воздуха 9% при 25°С
    Атмосферное давление, кПа (мм рт.ст.) 86-106 (650-800)
    Транспортная тряска, ударов в минуту 80-120
    Ускорение м/с2 30
    Габариты, не более, мм 226x112x44
    Масса, не более, г 700

  • Комплект поставки КЭИ-1,0Т RMS

    № Наименование Количество
    1. Клещи КЭИ-1,0Т 1
    1. Руководство по эксплуатации 1
    1. Упаковочная тара 1
