Клещи электроизмерительные (токоизмерительные, токовые)

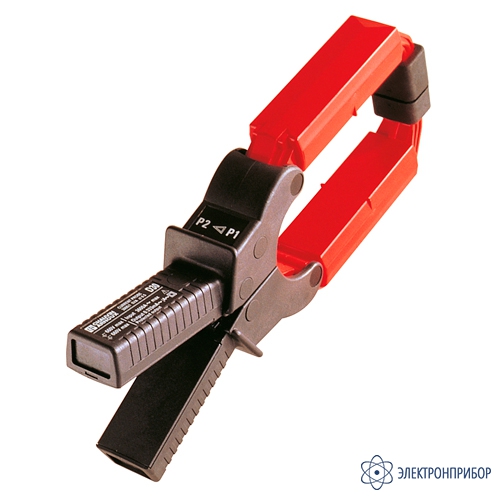

D30N — токовые клещи

Код товара: 35444
  • 34759-07

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      34759-07 до 09.07.2017

    • Производитель

      Chauvin Arnoux, Франция

    Назначение клещей D30N:

    Серия токовых клещей D включает токоизмерительные клещи с высокими техническими характеристиками и разработанные для измерения больших значений переменного тока. Их высокий коэффициент трансформации и низкий фазовый сдвиг в совокупности с широкой частотной характеристикой позволяют выполнять с высокой точностью измерение значений тока и мощности.

    Высокое качество магнитопроводов и обмотки катушек определяет высокую точность измерений тока до 3000 A (AC). Прямоугольные захваты позволяют использовать токовые клещи для измерения на кабелях большого диаметра или на шинопроводах.

    Токовые клещи серии D обеспечивают превосходные возможности для измерения истинных среднеквадратичных значений и дают точное воспроизведение сигнала. В серии D объединены два различных типа токовых клещей.

    Первый тип действует как традиционный трансформатор тока с током на выходе (мА) и широким диапазоном коэффициентов передачи. Токовые клещи первого типа могут использоваться с мультиметрами, оборудованием для измерения параметров гармоник и мощности, с регистрирующими приборами и другим оборудованием, имеющим вход для переменного тока. Токовые клещи второго типа дают точный выходной сигнал напряжения пропорционально измеряемому току (1 мВ/A, 10 мВ/A или 100 мВ/A). Такой выход по напряжению позволяет выводить значение измерения на дисплей или регистрировать значение на оборудовании, не имеющем входа для тока. Модель D38N специально разработана для использования с осциллографами, приборами, отображающими форму сигналов, или другими измерительными устройствами, использующими преимущество высокой широкой частотной характеристики, имеющими вход типа BNC. Модель D38N содержит специальную схему и три диапазона измерения для максимального расширения частотной характеристики.

  • Технические характеристики токовых клещей D30N:

    Значение Параметр
    Особенности клещей D30N
    Тип клещей клещи-ваттметр, клещи-адаптер (токовый датчик)
    Макс. измеряемый диаметр 64 мм
    Базовая погрешность 0,5%
    Ток переменный 1 А...3.6 кА
    Технические характеристики клещей D30N
    Диапазон измерения 1 А… 3600 А
    Токовый выход 1 А AC
    Выход шнур
    Коэффициент входа/выхода 3000/1
    Частотный диапазон 30 Гц… 5 кГц
    Защита выхода +
    Измерение мощности +
    Типичная точность <0,5%
    Размеры 64х158 мм

  • Комплект поставки D30N

    № Наименование Количество
    1 Клещи D30N 1
    2 Руководство по эксплуатации 1
