Клещи электроизмерительные (токоизмерительные, токовые)

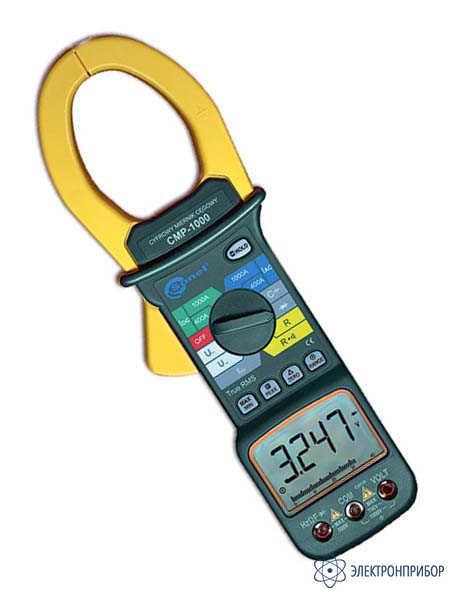

CMP-1000 — клещи токоизмерительные с мультиметром

Код товара: 20409
  • 30997-06

    • Гарантия

      3 года

    • Госреестр СИ РФ

      30997-06

    • Производитель

      Sonel

    Сертификаты

    Назначение и область применения:

    Клещи токоизмерительные CMP-1000 с мультиметром предназначены для моментальной выдачи параметров цепей переменного и постоянного тока на электроустановках промышленных, административных и жилых зданий. Максимальный диаметр кабеля - 57 мм или размер шины 70х18 мм.

    Основные характеристики клещей CMP-1000:

    • измерение переменного тока True RMS до 1000 А ;
    • измерение постоянного тока до 1000 А ;
    • измерение напряжения переменного тока True RMS до 750 В;
    • измерение напряжения постоянного тока до 750 В;
    • измерение сопротивления до 40МОм с разрешением от 0,1Ом;
    • измерение емкости до 40 мкФ;
    • измерение частоты до 400 кГц;
    • тестирование диодов;
    • контроль целостности электрических соединений;
    • автоматический или ручной выбор измерительных диапазонов;
    • наличие функции запоминание результатов для последующего их считывания;
    • запоминание минимальных и максимальных значений;
    • регистрация пиковых значений переменного тока;
    • режим относительных измерений;

  • Основные технические характеристики клещей CMP-1000:

    Измерение постоянного тока

    Диапазон Разрешение Основная погрешность
    400 A 0,1 A ± (1,5% и. в + 5 ед. мл. разряда) для 0 ... 600 А
    ± (2,5% и. в. + 5 ед. мл. разряда) для 600 ... 800 А
    ± (3,5% и. в. + 5 ед. мл. разряда) для > 800 А
    1000 А 1 А

    Измерение переменного тока (True RMS)

    Диапазон Разрешение Основная погрешность
    400 A 0,1 A ± (1,5% и. в + 5 ед. мл. разряда) для 0..600 A, 50..60 Гц
    ± (2,0% и. в. + 5 ед. мл. разряда) для > 600 A, 50..60 Гц
    ± (3,0% и. в. + 5 ед. мл. разряда) для 0..600 A, 61..400 Гц
    ± (3,5% и. в. + 5 ед. мл. разряда) для > 600 A, 61..400 Гц
    1000 А 1 А
    • Пиковый коэффициент (CRESTF переменного тока TOR) ≤ 3

    Измерение напряжения постоянного тока

    Диапазон Разрешение Основная погрешность Входное сопротивление
    0,4 В 0,1 мВ ± (0,5% и. в. + 1 ед. мл. разряда) > 1000 МОм
    4 В 1 мВ 11 МОм
    40 В 0,01 В 10 МОм
    400 В 0,1 В 10 МОм
    1000 В 1 В 10 МОм

    Измерение напряжения переменного тока (True RMS)

    Диапазон Разрешение Основная погрешность Входное сопротивление
    0,4 В 0,1 мВ ± (1,5% и. в. + 1 ед. мл. разряда) > 1000 МОм
    4 В 1 мВ 11 МОм
    40 В 0,01 В 10 МОм
    400 В 0,1 В 10 МОм
    750 В 1 В 10 МОм
    • Эффективная точность: входной сигнал > 40 мВ, частотная характеристика: 50..60 Гц
    • Входная емкость < 100 пФ
    • Пиковый коэффициент (CRESTF переменного тока TOR) ≤ 3

    Измерение сопротивления

    Диапазон Разрешение Основная погрешность
    0.4 кОм 0,1 Ом ± (1,2% и. в. + 4 ед. мл. разряда)
    4 кОм 0,001 кОм ± (1,0% и. в. + 2 ед. мл. разряда)
    40 кОм 0,01 кОм
    400 кОм 0,1 кОм
    4 МОм 1 кОм ± (1,5% и. в. + 4 ед. мл. разряда)
    40 МОм 10 кОм ± (2,0 % и. в. + 4 ед. мл. разряда)
    • Напряжение ожидания: 0,4 В постоянного тока

    Тестирование целостности

    Диапазон Разрешение Время отклика
    400,0 Ом 0,1 Ом около 100 мс
    • Напряжение ожидания: 0,4 В постоянного тока
    • Звуковой сигнал для значений сопротивления ниже 40 Ом

    Измерение ёмкости

    Диапазон Разрешение Основная погрешность *
    4 пФ 0,001 пФ ± (1,5% и. в. + 40 ед. мл. разряда) **
    40 пФ 0,01 пФ ± (1,5% и. в. + 4 ед. мл. разряда) **
    400 пФ 0,1 пФ ± (1,5% и. в. + 4 ед. мл. разряда)
    4 мкФ 0,001 мкФ ± (1,5% и .в. + 4 ед. мл. разряда)
    40 мкФ 0,01 мкФ ± (1,5% и. в. + 4 ед. мл. разряда) для < 20 мкФ
    ± (5,0% и. в. + 4 ед. мл. разряда) для > 20 мкФ


    * - для многослойного конденсатора или другого
    ** - для относительного измерения

    Тестирование диодов

    Диапазон Разрешение Основная погрешность
    4 В 0,001 В ± (1,0% и. в. + 2 ед. мл. разряда)
    • Напряжение ожидания: 3,2 В постоянного тока
    • Ток тестирования: 0,6 мA

    Измерение частоты

    Диапазон Разрешение Основная погрешность
    99,99 Гц 0,01 Гц ± (0,1% и. в. + 10 ед. мл. разряда)
    999,9 Гц 0,1 Гц ± (0,1% и. в. + 4 ед. мл. разряда)
    9,999 кГц 0,001 кГц ± (0,1% и. в. + 4 ед. мл. разряда)
    99,99 кГц 0,01 кГц ± (0,1% и. в. + 8 ед. мл.р азряда)
    400,0 кГц 0,1 кГц ± (0,1% и. в. + 20 ед. мл. разряда)
    • Уровень разрешения: 2,5 В
    • для частоты ниже 100 Гц и выше 100 кГц результат может быть нестабилен
    • Для частоты ниже 1 Гц дисплей покажет 00,00 Гц

    Дополнительные технические характеристики клещей CMP-1000:

    Наименование параметра Значение
    Габариты (Ш x В x Г) 277 х 102 х 49 мм
    Масса 0,54 кг
    Дисплей жидкокристаллический, 3 ¾-разрядный (4 разряда для измерения частоты)
    Питание измерителя элементы питания 9 В типа 6F22
    Время непрерывной работы 100 часов для алкалиновых элементов питания
    Максимальное сечение проводов Ø 57 мм или шина 70x18 мм
    Температурный диапазон 0 ... +50°C
    Температура хранения -20 ... +60°C, при относительной влажности < 80%
    Время бездействия до самоотключения 30 минут
    Поляризация автоматическая, рекомендуется отрицательная поляризация (-)
    Тестовая частота номинальная 2x/с, 1x/с по емкости и частоте и 20x/s при аналоговом экране
    Категория безопасности согласно PN-EN 61010-1:2002 III 1000В
    Степень защиты корпуса согласно PN-EN 60529 IP40
    Соответствие требованиям норм PN-EN 61010-1:2002
    PN-EN 61010-2-032
    Стандарт качества ISO 9001
