АСМ-2209, АСМ 2209, АСМ2209, ACM-2209, ACM 2209, ACM2209

Клещи электроизмерительные (токоизмерительные, токовые)

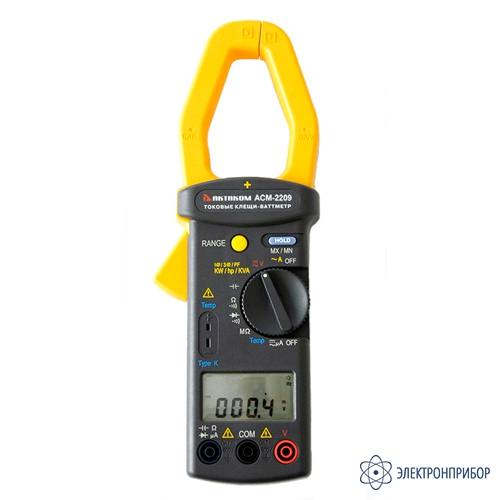

АСМ-2209 — клещи токовые многофункциональные

Код товара: 48662

  • Внимание! Батарейка в комплект поставки прибора не входит.

    Назначение клещей токовых многофункциональных АСМ-2209:

    Многофункциональный прибор АСМ-2209 позволяет измерять значение активной, реактивной и полной мощности в трех- и четырехпроводных трехфазных цепях, трехфазных цепях с симметричной нагрузкой, двух- и трехпроводных однофазных цепях.

    Особенности клещей токовых многофункциональных АСМ-2209:

    • Измерение постоянного / переменного (True RMS) напряжения;
    • Измерение True RMS переменного тока и переменного тока с постоянной составляющей;
    • Измерение пускового тока;
    • Измерение активной, реактивной и полной мощности в одно- и трехфазных цепях;
    • Определение последовательности чередования фаз;
    • Измерение сопротивления, частоты, емкости;
    • Измерение температуры термопарами К-типа;
    • Тест диодов и проверка неразрывности цепи (<40 Ом);
    • Измерение фазового угла;
    • Определение последовательности чередования фаз;
    • Диаметр обхвата 42 мм;
    • Одновременная индикация на дисплее двух параметров;
    • Удержание показаний;
    • Регистрация минимального/максимального значения;
    • Автоматический выбор пределов измерений;
    • Автовыключение дисплея (около 30 мин.) с функцией отключения;
    • Разрядность дисплея 4 разряда (9999 отсчетов);
    • Индикация разряда батареи;
    • Индикация перегрузки;
    • Время сэмплирования 2,5 раз/сек (1 раз/6 сек - в режиме измерения мощности);
    • Потребляемый ток 25 мА;
    • Питание 9 В (батарея типа «Крона»);
    • Рабочая температура 0...50 °С.

  • Технические характеристики клещей токовых многофункциональных АСМ-2209:

    Диапазон Разрешение Погрешность Чувствительность Защита
    Переменный ток TrueRMS (50 Гц ~ 400 Гц)
    99,99 А 10 мА ±(2% + 20 е.м.р.) для 50, 60 Гц
    ±(4% + 20 е.м.р.) для 40 ~ 400 Гц    		 0,10 А 1000 А
    999,9 A 100 мА 1,0 А
    Диапазон Разрешение Чувствительность Время измерения Защита
    Пусковой ток
    99,99 А 0,01 А > 5 А 100 мс 1000 А AC
    999,9 А 0,1 А > 50
    Диапазон Разрешение Погрешность Чувствительность Защита
    Переменный ток с постоянной составляющей TrueRMS (AC+DC)
    99,99 мкА 10 нА 100 нА 0,20 мкА 600 В
    999,9 мкА 100 нА 2,0 мкА
    Падение напряжения 5 мВ/мкА
    Диапазон Разрешение Погрешность Чувствительность Защита
    Переменное напряжение TrueRMS (50 Гц~400 Гц)
    999,9 мВ 0,1 мВ ±(2% + 20 е.м.р.) для 50, 60 Гц
    ±(4% + 20 е.м.р.) для 40 ~ 400 Гц    		 2,0 мВ 600 В
    9,999 В 1 мВ 0,020 В
    99,99 В 10 мВ 0,20 В
    600,0 В 100 мВ 2 В
    Диапазон Разрешение Погрешность Чувствительность Защита
    Постоянное напряжение
    999,9 мВ 0,1 мВ ±(1% + 20 е.м.р.) 2,0 мВ 600 В
    9,999 В 1 мВ 0,020 В
    99,99 В 10 мВ 0,20 В
    600,0 В 100 мВ 2 В
    Диапазон Разрешение Погрешность Защита
    Сопротивление
    999,9 Ом 100 мОм ±(1% + 10 е.м.р.) 600 В
    9,999 кОм 1 Ом
    99,99 кОм 10 Ом
    999,9 кОм 100 Ом
    9,999 МОм 1 кОм ±(5% + 10 е.м.р.)
    99,99 МОм 10 кОм
    Диапазон Частота Защита
    Индикация чередования фаз
    80 В… 480 В 50 Гц / 60 Гц 600 В
    Диапазон Разрешение Погрешность Защита
    Емкость
    10,000 мкФ 1 нФ ±(1,5% + 5 е.м.р.) 600 В
    100,00 мкФ 10 нФ
    1000,0 мкФ 100 нФ
    7000 мкФ 1 мкФ ±(2,5% + 15 е.м.р.)
    Диапазон Разрешение Погрешность Защита
    Тестирование диодов
    2,000 В 1 мВ ±(2% + 1 е.м.р.) 600 В
    Диапазон Разрешение Погрешность Защита
    Температура (термопара K-типа)
    -50 °C ... 900 °C 0,1 °C ±(0,2% + 1 °C) 30 В AC или 60 Впик
    -58 °F ... 1000 °F 0,1 °F ±(0,2% + 2 °F)
    Диапазон Разрешение Погрешность Защита
    Полная мощность 1ф/3ф: (PF>0,5 или θ<60°)
    60,00 кВт (<100 А) 10 Вт ±5%±20 е.м.р. (50, 60 Гц) 600 В AC / 1000 А AC
    600,0 кВт (>100 А) 100 Вт
    Диапазон Разрешение Погрешность Защита
    Реактивная мощность 1ф/3ф: (PF>0,5 или θ<60°)
    60,00 кВАр (<100 А) 0,01 кВАр ±(5% + 20 е.м.р.) для 50, 60 Гц 600 В AC / 1000 А AC
    600,0 кВАр (>100 А) 0,1 кВАр
    Диапазон Разрешение Погрешность Защита
    Полная мощность
    60,00 кВА (<100 А) 10 ВА ±(2,5% + 20 е.м.р.) 600 В AC / 1000 А AC
    600,0 кВА (>100 А) 100 ВА
    Диапазон Разрешение Погрешность Чувствительность
    Фазовый угол 1ф/3ф (50 Гц, 60 Гц)
    -60° ... 0° ... +60° 0,1° ±6,0° ACV>100 В, ACA>10 А
    Диапазон Разрешение Погрешность Чувствительность
    Частота
    40 Гц / 1 кГц 0,1 Гц ±(0,5% ± 2 е.м.р.) ACV>1,2 В, ACA>6 А
    Параметр Значение
    Общие характеристики
    Диаметр обхвата 42 мм
    Разрядность дисплея 4 разряда (9999 отсчетов)
    Время сэмплирования 2,5 раз/сек (1 раз/6 сек - в режиме измерения мощности)
    Потребляемый ток 25 мА
    Питание 9 В (батарея типа «Крона»)
    Рабочая температура 0...50 °С
    Габаритные размеры (длина, ширина, высота) 228х76х39 мм
    Масса 465 г

  • Комплект поставки АСМ-2209

    № Наименование Количество
    1 Клещи токовые многофункциональные АСМ-2209 1
    2 Соединительные провода (красный и черный) 2
    3 Руководство по эксплуатации 1
    4 Кейс для переноски 1
