АРРА 173, АРРА173, АРРА-173, APPA173, APPA-173, APPA 173

Клещи электроизмерительные (токоизмерительные, токовые)

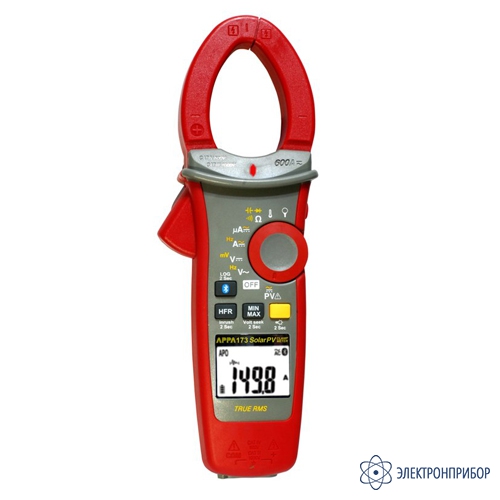

APPA 173 — клещи электроизмерительные

Код товара: 57190

  • Особенности клещей электроизмерительных APPA 173:

    • Электроизмерительные клещи: промышленного назначения для ФЭ установок и солнечных батарей;
    • Беспроводный интерфейс Bluetooth, TRMS-измерения;
    • Измерение переменного тока (ACA): до 600 А;
    • Измерение постоянного/ переменного напряжения до 1000 В, режим DCmV (600 мВ);
    • Функция измерения ФЭУ (Solar PV) до ~2000В/ 1500В постоянного тока;
    • Регистрация бросков пускового тока (Inrush current);
    • Режим «Петля»: измерение силы тока до 3000А с индикацией значения на дисплее при помощи опции т/преобразователя sFlex-T;
    • Встроенный цифровой регистратор (data logger/ 4K отсчетов);
    • Автодетектирование типа сигнала (постоянный/переменный), фильтр НЧ (HFR);
    • Удержание показаний (Smart Hold), регистрация МАКС/ МИН;
    • Измерение температуры;
    • Измерение частоты до 10 кГц (ток/ напряжение), ёмкости (до 1 мФ), сопротивления (до 600 кОм), тест диодов, прозвонка цепи со световой сигнализацией (ContiVision™);
    • Бесконтактный детектор фазного напряжения (VoltSeek™);
    • ЖК-дисплей с подсветкой, автовыключение;
    • Противоударное исполнение (падение с высоты до 1,3 м);
    • Встроенный с/д фонарик (подсветка зоны измерений клещей);
    • Высокая степень безопасности (кат. IV 600 В/ кат. III 1000 В).

  • Технические характеристики клещей электроизмерительных APPA 173:

    Параметр Значение
    АРРА 172 АРРА 173 АРРА 175
    Измерение силы переменного тока (ACA)
    Диапазон измерений 0,1 …60 A/ 600 А
    Разрешение 0,01 А/ 0,1 А
    Погрешность измерения ± (2% + 5 е.м.р.)
    Полоса частот (синусоид.) 45 – 400 Гц
    Измерение постоянного тока (DCА)
    Диапазон измерений - 0,1 …60 A/ 600 А
    Разрешение - 0,01 А/ 0,1 А
    Погрешность измерения - ± (2% + 5 е.м.р.)
    Измерение малых токов μA
    Диапазон измерений (DC/ AC) до 400 мкА/ 4000 мкА -
    Разрешение 0,1 мкА/ 1 мкА  -
    Погрешность измерения ±  (2% + 5 е.м.р.) -
    Полоса частот ACA (синусоид.) 45 Гц … 400 Гц -
    Входное сопротивление 3 кОм -
    Измерение тока с внешними клещами SFLEX-T (опция)
    Диапазон измерений - 300 А/ 3000А
    Максимальное разрешение  - 0,1 А
    Погрешность измерения - ± (1,5% + 5 е.м.р.)
    Полоса частот (синусоид.) - 45 – 400 Гц
    Измерение напряжения (AC/DC)
    Диапазон измерений (AC/DC) 0,1 … 600 В/ 1000 В
    Разрешение 0,1 В/ 1 В
    Погрешность измерения (DCV) ± (0,7% + 2 е.м.р.)
    Погрешность измерения (ACV) ± (1,0% + 5 е.м.р.)
    Полоса частот ACV (синусоид.) 45 Гц … 400 Гц
    Измерение постоянного напряжения (DC mV)
    Диапазон измерений 0,1… 600 мВ
    Разрешение 0,1 мВ
    Погрешность измерения ± (0,7% + 5 е.м.р.)
    Входное сопротивление 10 МОм
    Автоизмерение напряжения (Avto-V LoZ)
    Диапазон измерений 0,1 …600 В/ 1000 В
    Погрешность измерения ± (2% + 5 е.м.р.)
    Максимальное разрешение 0,1 В
    Полоса частот 45…400 Гц (синусоид.)
    Защита входа 1000 В
    Постоянное напряжение PV -DC (ФЭУ/ солнечные батареи)
    Диапазон измерений -    0,1 В …600 В/ 2000 В -
    Погрешность - ± (2 % + 5 е.м.р.) -
    Максимальное разрешение - 0,1 В/ 1 В -
    Входное сопротивление - 10 МОм -
    Переменное напряжение PV -AC (ФЭУ/ солнечные батареи)
    Диапазон измерений - 0,1 В …600 В/ 1500 В -
    Погрешность - ± (2 % + 5 е.м.р.) -
    Максимальное разрешение - 0,1 В/ 1 В -
    Входное сопротивление - 45…400 Гц -
    Входное сопротивление - 10 МОм -
    Измерение бросков тока (INRUSH)
    Предел измерений 600 А
    Погрешность измерения ± 3% (доп. величина к погрешности в выбранном диапазоне)
    Чувствительность 50 е.м.р.
    Период интегрирования 100 мс
    Полоса частот 45 Гц … 65 Гц
    Частота (HZ)
    Основная гармоника 1 Гц … 100 Гц/ 1 / 10 кГц
    Разрешение 0,01 Гц/ 0,1 Гц/ 1 Гц
    Погрешность измерения ± (0,3% + 3 е.м.р.)
    Чувствительность >5 Вскз (до 10 кГц) / >8 Аскз (до 1 кГц)
    Сопротивление и целостность цепи
    Пределы измерений  600 Ом/ 6/ 60 / 600 кОм
    Максимальное разрешение 0,1 Ом/ 1 / 10 / 100 Ом
    Погрешность измерения ± (0,9% + 5 е.м.р.)
    Прозвонка цепи ≤20 (звуковой сигнал f=2,7 кГц); время отклика ≤100 мс
    Испытание p-n перехода
    Диапазон  измерений  1,5 В
    Погрешность измерения ± (0,9% + 2 е.м.р.)
    Тестовое напряжение ХХ 1,8 В
    Измерение емкости
    Пределы измерений 100 мкФ/ 1000 мкФ
    Максимальне разрешение 0,1 мкФ/ 1 мкФ
    Погрешность ± (0,9 % + 2 е.м.р.)
    Измерение температуры
    Диапазон  измерений  -40 … +400 °C -
    Разрешение 0,1 °C -
    Погрешность измерения ± (1,0% + 20 е.м.р.) -
    Общие характеристики
    Тип преобразователя датчик Холла
    Измерение ср. кв. значения сигнал произвольной формы (TrueRMS)
    Беспроводный интерфейс Bluetooth, до 10 м
    ЖК-индикатор  Максимально «6.000» (с подсветкой)
    Скорость измерения 3 изм./с
    Цифровой регистратор  4.000 отсчетов (выборка: 1/ 5/ 10/ 30/ 60 с)
    Максимальный диаметр провода (Ø) 37 мм 42 мм
    Источник питания 1,5 В х 2 (тип АА)
    Ресурс источника питания 300 ч 200 ч  300 ч
    Автовыключение  5 / 10/ 15/ 20 мин или «Выкл»
    Условия эксплуатации 0 °C … 50 °C, относительная влажность не более 80 %
    Габаритные размеры 62 х 240 х 41 мм 62 х 254 х 41 мм
    Масса 430 г  480 г

    Функциональные возможности клещей электроизмерительных APPA 173:

    Функциональные возможности Значение
    АРРА 172 АРРА 173 АРРА 175
    Измерение СКЗ синусоидального сигнала произв.формы TRMS
    Измерение постоянного и переменного напряжения (DCV/ ACV)
    Измерение постоянного напряжения mV (600 мВ)
    Измерение переменного тока (ACA) до 600А
    Измерение постоянного тока (DCA) до 600 А -
    Измерение малых токов μA (DCA/ ACA) -
    Измерение частоты (напряжение / ток)
    Измерение сопротивления, звуковая прозвонка цепи (ContiVision™)
    Измерение ёмкости
    Испытание p-n переходов
    Бесконтактный индикатор напряжения (VoltSeek)
    Регистрация МАКС/ МИН значений
    Частотный фильтр (фильтр низких частот /HFR)
    Броски пускового тока (inrush)
    Подсветка экрана
    Встроенный с/д фонарик
    Цифровой регистратор (4000 ячеек)/ DataLogger
    Беспроводной интерфейс Bluetooth (v.4.0), поддержка APPA connect
    Ударопрочное исполнение (падение с высоты 1,3 м)
    Измерение температуры (в °С и °F)  -
    Измерения на низкоимпедансном входе (режим LoZ) -
    Измерения в ФЭУ до 1500В /2000В (DCV/ ACV - PV voltage)* - -
    Измерение переменного тока с помощью т/ преобразователя sFlex-T** -

    * - данная функция доступна только при использовании опциональных измерительных проводов для PV-теста (комплект APPA ATL-PV);
    ** - опциональные токовые преобразователи APPA sFlex-10T и APPA sFlex-18T.

  • Комплект поставки APPA 173

    № Наименование Количество
    1 Клещи электроизмерительные APPA 173 1
    2 Измерительные провода ATL-3N 2
    3 Источник питания AA 2
    4 Транспортная сумка 1
    5 Термопара TP-90 1
    6 Руководство по эксплуатации 1
