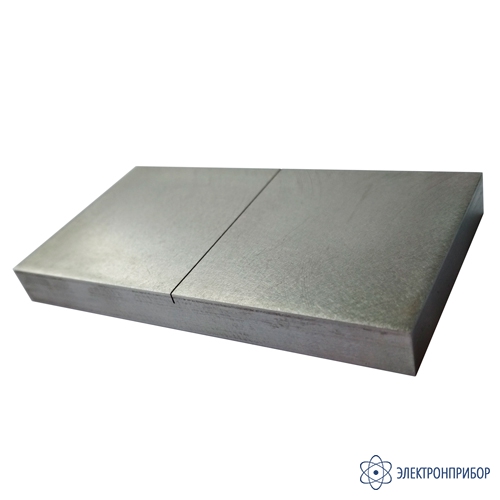

КО-345 — контрольный образец с имитацией трещины
Код товара: 60076-
Назначение контрольного образца с имитацией трещины КО-345:
Контрольный образец КО-345 предназначен для проверки работоспособности дефектоскопа ВИД-345 и трещиномера 281М. Входит в базовый комплект поставки ВИД-345 (комплект Базовый) и комплект ВИД-345 (комплект ГТУ) магнитно-вихретокового дефектоскопа ВИД-345.

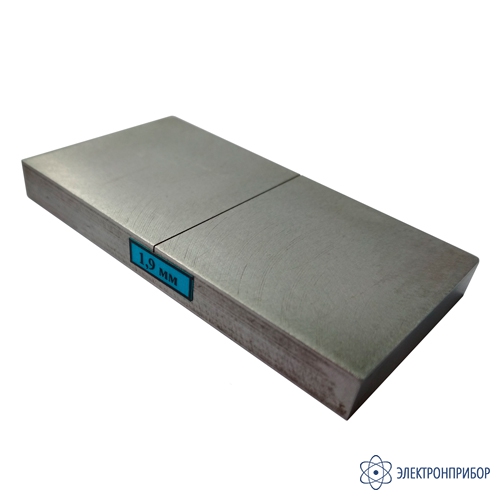

Образец выполнен из конструкционной углеродистой стали марки №20. На образце сымитирована трещина с диапазоном глубины 1,8 - 2 мм.
Перед каждым применением прибора для измерения глубины трещин на изделии, необходимо проверить его работу на контрольном образце.
Порядок работы с дефектоскопом ВИД-345 в режиме "КОРРЕКТИРОВКА":
При смене датчика N-345, износе контактной поверхности датчика или при работе в климатических условиях, существенно отличающихся от условий при предыдущей эксплуатации дефектоскопа, используется режим «КОРРЕКТИРОВКА».
Корректировка производится раздельно для трещины и толщины, при этом необходимо использовать контрольный образец КО-345 и прокладку - контрольный образец изоляционного покрытия, входящие в комплект поставки дефектоскопа.
- Корректировка толщины выполняется на бездефектном участке. На КО-345 нужно установить контрольный образец изоляционного покрытия и выполнить измерение толщины. Затем установить на экране значение толщины, указанное на прокладке и нажать "ВВОД" - корректировка по толщине завершена.
- При корректировке глубины датчик контактной поверхностью нужно установить на бездефектный участок контрольного образца, затем перемещая датчик в направлении трещины остановить его в точке, соответствующей наибольшим показаниям значения глубины трещины. Зафиксировать данные показания. Далее установить на экране значение глубины трещины, указанное на контрольном образце КМ-345 и нажать "ВВОД" - корректировка по глубине завершена.
Подготовка к измерениям с помощью трещиномера 281М
1) Перед каждым использованием прибора для контроля изделий необходимо произвести проверку его работоспособности на контрольном образце. В случае проведения измерений на материалах с электромагнитными свойствами, существенно отличающимися от материала образцов, используемых при настройке прибора, необходимо изготовить дополнительный контрольный образец с трещиной, соответствующей верхнему пределу ожидаемой глубины трещины и провести корректировку прибора.
Корректировка сохраняется весь срок службы трещиномера и может быть изменена Пользователем в любой момент.
2) Для обеспечения электрического контакта необходимо ОБЯЗАТЕЛЬНО зачистить на контрольном образце и на изделии:
область бездефектного участка (для снятия показаний «нуля»),
контролируемую область трещины.
-
-
Технические характеристики контрольного образца с имитацией трещины КО-345:
Параметр Значение Глубина трещины 1,8 - 2 мм Ширина раскрытия трещины 0,2 мм Габариты (ДхШхВ) 75х40х8 мм Вес 190 г -
Комплект поставки КО-345
№ Наименование Количество 1 Контрольный образец с имитацией трещины КО-345 1 -
