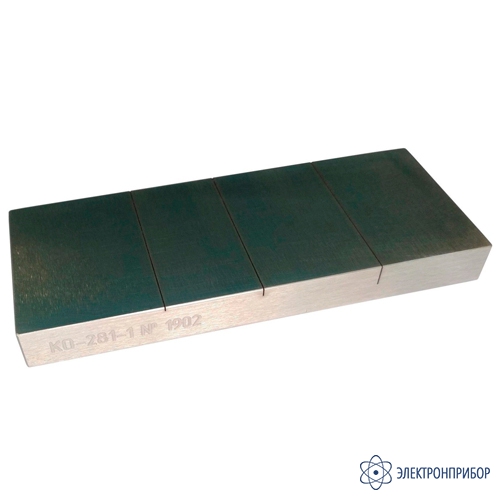

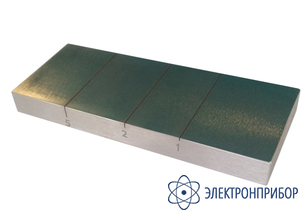

КО-281М-1 — контрольный образец для измерения трещин

Код товара: 60082
  • Назначение контрольного образца для измерения трещин КО-281М-1:

    Контрольный образец КО-281М-1 предназначен для проверки работоспособности электропотенциального трещиномера 281М. Перед каждым применением прибора для измерения глубины трещин на изделии, необходимо проверить его работу на контрольном образце.

    Особенности контрольного образца для измерения трещин КО-281М-1:

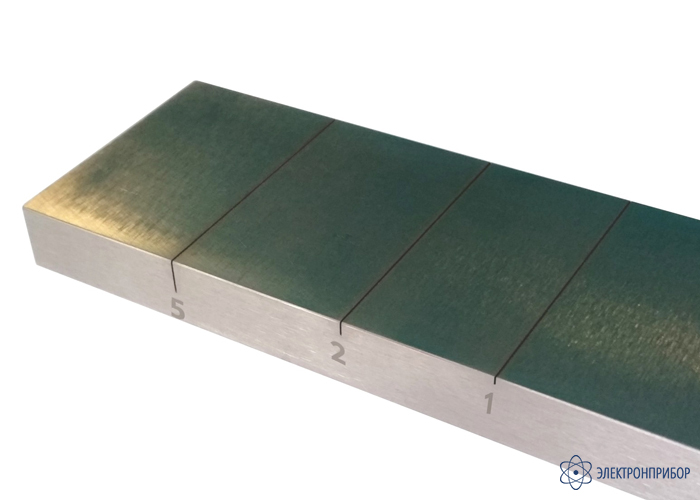

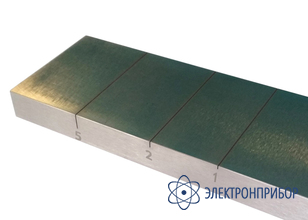

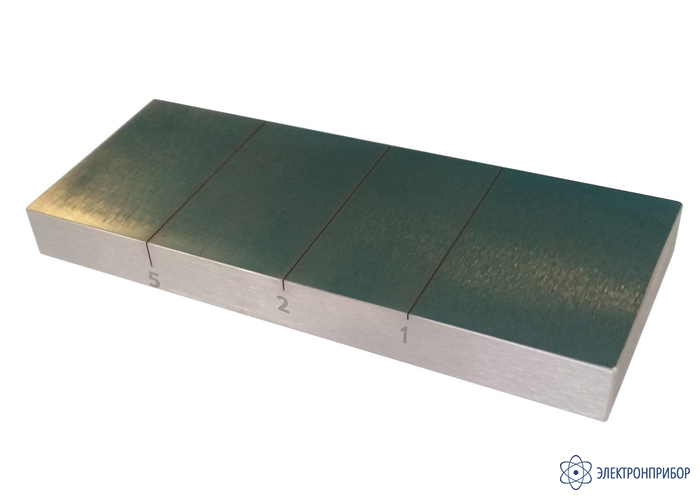

    • на образце КО-281М-1 сымитированы 3 трещины различной глубины: 1, 2, и 5 мм;
    • входит в стандартный комплект поставки трещиномера.

    Подготовка к измерениям с помощью трещиномера 281М:

    1) Перед каждым использованием прибора для контроля изделий необходимо произвести проверку его работоспособности на контрольном образце.

    В случае проведения измерений на материалах с электромагнитными свойствами, существенно отличающимися от материала образцов, используемых при настройке прибора, необходимо изготовить дополнительный контрольный образец с трещиной, соответствующей верхнему пределу ожидаемой глубины трещины и провести корректировку прибора. Корректировка сохраняется весь срок службы трещиномера и может быть изменена Пользователем в любой момент.

    2) Для обеспечения электрического контакта необходимо ОБЯЗАТЕЛЬНО зачистить на контрольном образце и на изделии:

    • область бездефектного участка (для снятия показаний «нуля»)
    • контролируемую область трещины.

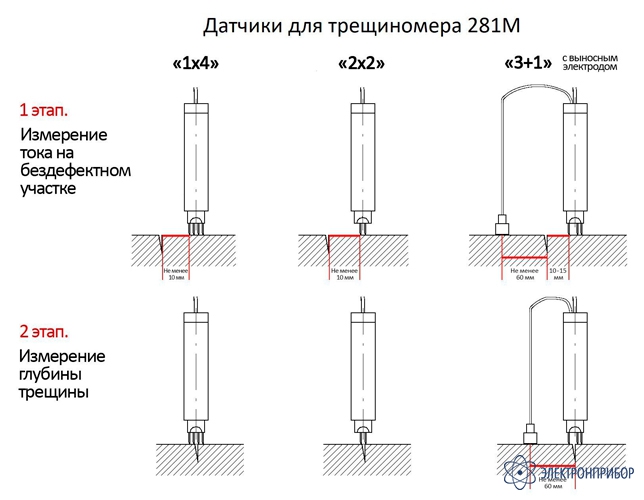

    Измерение глубины трещины выполняется в два этапа:

    1. На первом этапе производится измерение тока, текущего на бездефектном участке, расположенном в стороне от трещины (настройка "0").

    Измерение датчиками 1х4 и 2х2 проводится на свободном участке изделия в стороне от трещины на расстоянии не менее 10 мм от ближайшего электрода.

    Первый токовый электрод датчика 3+1 должен находится на расстоянии не менее 60 мм от трещины, а ближайший приемный электрод на расстоянии 10-15 мм от трещины.

    Результатом этого этапа является автокалибровка прибора на ток, текущий через трещину.

    Рекомендуется! Измерения по первому этапу производить несколько раз, чтобы убедиться в стабильности полученных показаний (измерения на первом этапе во многом определяют погрешность измерения трещин).

    2. На втором этапе производится собственно измерение глубины трещины, при этом приемные электроды располагаются с двух сторон краев трещины.

    На экране прибора появится результат измерения глубины трещины в миллиметрах.

  • Технические характеристики контрольного образца для измерения трещин КО-281М-1:

    Параметр Значение
    Глубина трещины 1, 2, 5 мм
    Ширина трещины 0,2 мм
    Габариты (ДхШхВ) 100х40х10 мм
    Вес 320 г
  • Комплект поставки КО-281М-1

    Наименование Количество
    1 Контрольный образец для измерения трещин КО-281М-1 1
