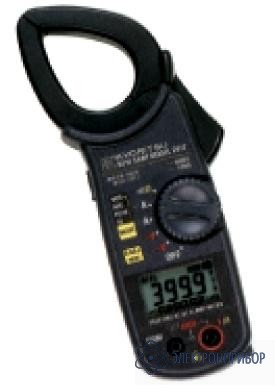

KEW 2037 — токоизмерительные клещи

Сохранить в PDF Распечатать
  • Модель 2037 - управляемые микропроцессором цифровые токоизмерительные клещи, предназначенные для проверки и обслуживания линий распределения, внутренней проводки и электрических приборов с напряжениями до 600 В.

  • Технические характеристики токоизмерительных клещей KEW 2037:

    Модель 2037 - управляемые микропроцессором цифровые токоизмерительные клещи, предназначенные для проверки и обслуживания линий распределения, внутренней проводки и электрических приборов с напряжениями до 600 В.

    Модель 2037 обеспечивает:

    • Точные действующие среднеквадратичные значения тока AC и напряжения, не зависящие от формы волны.
    • Чтобы уменьшить флуктуации дисплея, прибор оснащён режимом LoHz, который автоматически снижает частоту обновления при измерении низких частот.
    • Функция "SLEEP" для экономии батарей.
    • Функция "DATA HOLD" для сохранения полученных данных на дисплее. Позволяет сохранить и оценить результаты измерений в тёмных, труднодоступных местах.
    • "PEAK" -функция измерения пикового значения тока или напряжения.
    • "AVERAGE" -функция измерения средних значений колеблющегося тока или напряжения.
    • "AUTO-NULL" –функция автоматического обнуления для удобства выставления нуля.
    • Функция измерения частоты.
    • Показания на цифровом дисплее до 4000 делений.
    • Автоматический выбор диапазона показа в потоке, напряжении и измерении сопротивления.
    • Безопасность измерений. Прибор соответствует требованиям МЭК61010 (категория перенапряжения 3).

    Спецификация токоизмерительных клещей KEW 2037

    Диапазоны измерений и погрешность (в 23 °C ±50 °C, относительная влажность 45-75 %)
    Постоянный ток, A

    Параметр Значение
    Диапазон измерений (выбирается автоматически) 0 – 399,9 А / 150 – 1000 A
    Предел допускаемой основной погрешности + (1,0 % Х +5 dgt)

    Примечания –
       1) нижняя граница диапазона измерений 0 , если не указано иначе;
       2) Х- показание на дисплее, в единицах физической величины;
       3) dgt- единица младшего индицируемого разряда.
    После включения прибор находится в диапазоне Lo.
    Lo: 0 – 399,9 A (переключается в диапазон Hi, если значения измерений превышают 400,0А)
    Hi: 150 – 1000 A (переключается в диапазон Lo, если значения измерений опускаются ниже 150 А. На дисплее появляется надпись OL, если значения превышают 1020 А)

    Переменный ток ~ А ( крест фактор (пик-фактор)* : ≤3.0

    Параметр Значение
    Диапазон измерений (автоматически) 0 – 399,9 А / 150 – 600 A
    Предел допускаемой основной погрешности + (1,5 % Х +5 dgt) (50/60 Гц)
    + (3, % Х+5 dgt) (40 – 1 кГц)

    После включения прибор находится в диапазоне Lo.
    Lo: 0 – 399,9 A (переключается в диапазон Hi, если значения измерений превышают 400,0 А)
    Hi: 150 – 600 A (переключается в диапазон Lo, если значения измерений опускаются ниже 150 А. На дисплее появляется надпись OL, если значения превышают 620 А)
    Напряжение DC ,V

    Параметр Значение
    Диапазон измерений (выбирается автоматически) 0 – 39,99 В / 15,0 – 399,9 В / 150 – 600 В
    Предел допускаемой основной погрешности +(1,0 % Х+5 dgt)
    Импеданс на входе 2 МОм

    *Крест-фактор=амплитуда сигнала/действующее значение
    После включения прибор находится в диапазоне Lo.
    Lo: 0 – 39,99 В (переключается в диапазон Mid, если значения измерений превышают 40,00 В)
    Mid: 15,0- 399,9 В (переключается в диапазон Hi, если значения измерений превышают 400,0 В, а в диапазон Lo переключается при понижении значений ниже 15,0 В)
    Hi: 150 – 600 В(переключается в диапазон Mid, если значения измерений опускаются ниже 150 В. На дисплее появляется надпись OL, если значения превышают 620 В)

    Напряжение AC ~V (Крест фактор (пик-фактор)*: ≤3.0)

    Параметр Значение
    Диапазон измерений (выбирается автоматически) 0 – 39, 99 В / 15,0 – 399,9 / 150 – 600 В
    Предел допускаемой основной погрешности + (1,5% Х +5 dgt) (50/60 Гц)
    + (3,5% Х+5 dgt) (40 – 1 кГц)
    Импеданс на входе 2 МОм

    После включения прибор находится в диапазоне Lo.
    Lo: 0 – 39,99 В (переключается в диапазон Mid, если значения измерений превышают 40.00 В)
    Mid: 15,0- 399,9 В (переключается в диапазон Hi, если значения измерений превышают 400,0 В, а в диапазон Lo переключается при понижении значений ниже 15,0 В)
    Hi: 150 – 600 В (переключается в диапазон Mid, если значения измерений опускаются ниже 150 В. На дисплее появляется надпись OL, если значения превышают 620 В)

    Сопротивление Ом

    Параметр Значение
    Диапазон измерений (автоматически) 0 – 399,9 Ом / 150 – 3999 Ом
    0 – 399,9 Ом / 150 – 3999 Ом +(1,0 % Х + 5 dgt)

    После включения прибор находится в диапазоне Lo.
    Lo: 0 – 399,9 Ом (переключается в диапазон Hi, если значения измерений превышают 400.0А)
    Hi: 150 – 3999 Ом (переключается в диапазон Lo, если значения измерений опускаются ниже 150 А. На дисплее появляется надпись OL, если значения превышают 3999 Ом)

    Прозвонка цепи ●)))

    Параметр Значение
    Диапазон измерений 0 – 399,9 Ом
    Предел допускаемой основной погрешности +(1,0 % Х+5 dgt)

    Если сопротивление ≤20,0 Ом , подаётся звуковой сигнал.

    Частота

    Параметр Значение
    Диапазон измерений 10 – 3000 Гц
    Предел допускаемой основной погрешности +(1,5 % Х+5 dgt)

    Среднеквадратичное значение (RMS)
    Большинство переменных токов и напряжений выражены в среднеквадратичных значениях (RMS). RMS - это квадратный корень среднего числа величины напряжения или переменного тока.
    Многие измерительные клещи с цепями типа ректификатора имеют шкалы для измерения переменного тока, которые калиброваны в величинах RMS. Но, они фактически измеряют среднюю величину входного напряжения или тока и зависят от волны синуса напряжения или тока. Конверсионный фактор для волны синуса, который определяется делением действующей величины на среднюю величину, является 1.1. Если входной напряжение или ток имеют форму не волны синуса, а любую другую, то показания приборов будут ошибочны.

    Форма волны Действующее значение V ms Среднее значение V avg Фактор конверсии (преобразования) V ms/V avg Фактор конверсии (преобразования) V ms/V avg Крест Фатор ( CF )
        0% √2
    = 1.414
    A A 1 1
      0.5 A 2/√3
    = 1.155
      √3
    = 1.732
    A√D   (1.111√D-1)
    x 100%

    Крест фактор = пиковое значение /действующее значение


    Параметр Значение
    DC 1
    Волна синуса 1.414
    Квадратичная волна с должным соотношением 1 10: 3
    Операционная система Двойная интеграция
    Дисплей Жидкокристаллический дисплей до 3999 делений
    Индикация о выходе из диапазона измерений на дисплее появляется "OL"
    Время ожидания результата Приблизительно 2 секунды
    Типовой разряд Приблизительно 3 раза в секунду
    Температура и влажность при эксплуатации 0 °C~40 °C; относительная влажность не более 90 % (без конденсата)
    Температура и влажность при хранении -10 °C~50 °C; относит. влажность не более 75 % (без конденсата)
    Источник питания 1 батарея 6F22 (DC9V) или эквивалентная батарея
    Потребление тока Приблизительно 15 мA
    Функция "SLEEP" Отключается через 30 минут после включения
    Защита от перегрузки DCA, АСА диапазоны: До AC/DC 1000 A
    DCV, ACV диапазоны До AC/DC 1000 В.
    Диапазон сопротивления До AC/DC 600 В.
    Предельное напряжение 5550 В AC в течение 1 минуты между электрической цепью и распределительным щитом так же как между электрической цепью и раздвижными клещами
    Сопротивление изоляции 10 MОм мин. при 1000 В между электрической цепью и распределительным щитом, так же как между электрической цепью и раздвижными клещами
    Размер проводника Максимальный диаметр приблизительно 33 мм.
    Размеры, мм (не более) 208 x 91 x40
    Вес,г(не более) 450 г.

  • Комплект поставки KEW 2037

    Наименование Количество
    1. Токоизмерительные клещи KEW 2037 1
    2. Измерительные провода - модель 7066 1
    3. Батарея - 6F22 (9 В) 1
    4. Футляр для переноса – Модель 9079 1
    5. Инструкция 1
