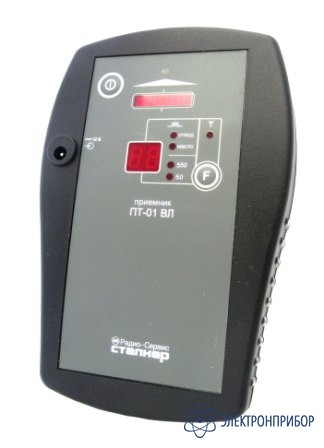

Сталкер ПТ-01ВЛ — приемник

Сохранить в PDF Распечатать
  • Описание приемника Сталкер ПТ-01ВЛ

    Предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств.

    При возникновении замыкания на землю включаем генератор и в этот момент идет сигнал генератора на всю секцию шин. Напряжение питания генератора 220В переменного тока.

    При поднесении приёмника ПТ-01ВЛ к каждой из ячейки на поврежденной линии будет максимальное значение индикации. После определения поврежденного фидера, локация места повреждения достигается путём перемещения оператора с приёмником вдоль воздушной линии 6-10 КВ соблюдая технику безопасности не нарушая минимальное допустимое расстояние.

    Движение допускается осуществлять на автотранспорте в стороне от линии до 10м, при этом направляя приёмник на ось поврежденной ВЛ.

    Особенности приемника Сталкер ПТ-01ВЛ:

    • Определение поврежденного фидера и места с ОЗЗ при токах замыкания на землю порядка сотен миллиампер;
    • Нахождение мест повреждения без дополнительных кабельных вставок и искусственного увеличения рабочего тока на землю;
    • Поиск повреждения не зависит от нагруженности фидера и может вестись без отключения потребителей, в частности на нефтяных месторождениях, где отключение потребителей приводит к значительным потерям;
    • Применение одного генератора на 2 секции;
    • Высокая помехоустойчивость;
    • Запатентованный метод определения поврежденного фидера с применением генератора;
    • Благодаря высокой чувствительности и избирательности приемника достигается высокая точность определения места с ОЗЗ в разветвленных сетях с большой протяженностью;
    • Возможность поиска без применения генератора при больших значениях тока ОЗЗ (аналогично работе с прибором типа „Квант”);
    • Функция контроля наличия напряжения на ВЛ 6-10 кВ по электрическому полю, для определения факта отключения поврежденной линии, в процессе поиска места повреждения;
    • Малые габариты и вес (размер, не более 170х110х35 мм, масса, не более 0,35 кг);
    • Диапазон рабочих температур от – 30 до + 55 º С.
  • Комплект поставки Сталкер ПТ-01ВЛ

    Наименование Количество
    1. Приемник  Сталкер ПТ-01ВЛ 1
  • Дополнительная комплектация Сталкер ПТ-01ВЛ

  • Совместимость с Сталкер ПТ-01ВЛ

    • 93 500 руб.
