RSA607A, RSA 607 A, RSA-607-A
Анализаторы спектра

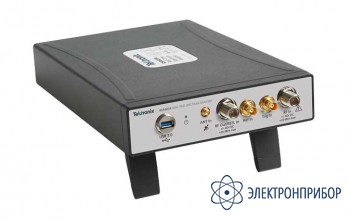

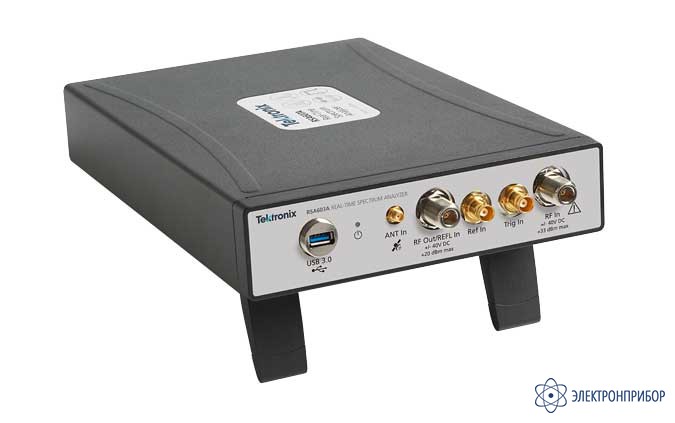

RSA607A — анализатор спектра
Код товара: 39137-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
68122-17 до 20.07.2022
-
Производитель
Описание анализатора спектра серии RSA600:
RSA600, предназначенный для анализа спектра в широкой полосе частот в режиме реального времени, помогает инженерам решать самые сложные проблемы, возникающие при измерении характеристик разрабатываемых устройств или при производственных измерениях. Основой измерительной системы является USB-анализатор спектра РЧ сигналов с полосой захвата 40 МГц, обеспечивающий высокую точность измерений. Анализатор RSA600, работающий в диапазоне частот до 7,5 ГГц с динамическим диапазоном 70 дБ, обеспечивает всеобъемлющий анализ сигналов в полосе до 40 МГц. Компактность USB-анализатора спектра достигается за счет передачи вычислительных функций, необходимых для обработки результатов измерений, внешнему ПК. Таким образом можно увеличивать вычислительную мощность и объем памяти системы по мере неободимости. Опциональный следящий генератор используется для измерения коэффициента передачи при тестировании фильтров, усилителей, дуплексеров и других функциональных узлов. Также с его помощью можно измерять характеристики антенно-фидерных систем, такие как КСВ, потери на отражение, расстояние до места повреждения и затухание в кабеле.
Возможности и преимущества анализатора спектра серии RSA600:
- Диапазон частот от 9 кГц до 3/7,5 ГГц соответствует всем требованиям анализа сигналов современных систем связи;
- Полоса захвата 40 МГц позволяет анализировать переходные процессы в режиме реального времени и выполнять векторный анализ сигналов;
- Погрешность амплитуды 0,2 дБ до частоты 3 ГГц (достоверность 95%);
- Приемник сигналов стандартов GPS/GLONASS/Beidou;
- Опциональный следящий генератор для измерения коэффициента передачи и других параметров антенно- фидерных систем;
- Захват потоковых данных для долговременной записи и воспроизведения;
- ПО SignalVu-PC выполняет цифровую обработку сигналов в режиме реального времени с отображением спектра/ спектрограммы DPX для минимизации времени поиска переходных процессов;
- 100 % вероятность захвата сигналов минимальной длительностью 100 мкс гарантирует локализацию проблем с первой попытки;
- Стандартный интерфейс программирования для разработки пользовательских программ;
- Дополнительные принадлежности, такие как планшетный компьютер, наборы калибровочных мер, адаптеры и фазосогласованные кабели обеспечивают законченное решение для проектирования, исследований и производства.
Область применения анализатора спектра серии RSA600:
- Измерение параметров РЧ устройств, подсистем и систем;
- Производственные испытания;
- Измерения в полевых условиях.
-
-
Технические характеристики анализатора спектра RSA607A:
Параметр RSA603A RSA607A Частота Диапазон частот от 9 кГц до 3 ГГц от 9 кГц до 7,5 ГГц Погрешность считывания маркера частоты ±(RE × MF + 0,001 × (полоса обзора)), Гц
RE: Погрешность опорной частоты
MF: Частота маркера, ГцПогрешность опорной частоты Начальная погрешность при калибровке (после 30- минутного прогрева) ±1 x 10 -6 Старение в течение первого года эксплуатации (тип.) ±1 x 10 -6 (в год) Суммарная погрешность (начальная погрешность + температурный дрейф + старение), (тип.) 3 x 10 -6 (в год) Температурный дрейф ±0,9 x 10 -6 (от -10 до +60 °C) Вход внешнего опорного сигнала Разъем BNC, 50 Ом (ном.) Частота внешнего опорного сигнала От 1 МГц до 20 МГц с шагом 1 МГц, плюс: 1,2288 МГц, 2,048 МГц, 2,4576 МГц, 4,8 МГц, 4,9152 МГц, 9,8304 МГц, 13 МГц и 19,6608 МГц.
Уровень паразитных составляющих на входе не должен превышать –80 дБн при отстройке от несущей 100 кГц для предотвращения появления помех на экране.Нестабильность внешнего опорного сигнала ±5 x·10 -6 Уровень внешнего опорного сигнала от -10 до +10 дБм Вход РЧ Входное сопротивление 50 Ом КСВ на РЧ входе (ослабл. 20 дБ), (тип.) < 1,2 (от 10 МГц до 3 ГГц)
< 1,5 (от 3 ГГц до 7,5 ГГц)КСВ на РЧ входе, предусилитель вкл., (тип.) (тип.) < 1,5 (от 10 МГц до 6 ГГц, ослабл. 10 дБ, предусилитель вкл.)
< 1,7 (от 6 ГГц до 7,5 ГГц, ослабл. 10 дБ, предусилитель вкл.)Максимальный уровень сигнала на РЧ входе Максимальное постоянное напряжение ±40 В (РЧ вход) Максимальная безопасная входная мощность +33 дБм (РЧ вход, от 10 МГц до 7,5 ГГц, ослабл. ≥ 20 дБ)
+13 дБм (РЧ вход, от 9 кГц до 10 МГц)
+20 дБм (РЧ вход, ослабл. < 20 дБ)Запуск Вход запуска / синхронизации (тип.) Диапазон уровней: ТТЛ, от 0 до 5,0 В
Уровень запуска (триггер Шмитта):
Пороговое напряжение положительного перепада: от 1,6 до 2,1 В
Пороговое напряжение отрицательного перепада: от 1,0 до 1,35 В
Импеданс: 10 кОм с шунтированием на 0 В диодом Шотки, +3,4 ВПогрешность момента внешнего запуска В полосе захвата от 20 МГц до 40 МГц: ±250 нс Погрешность увеличивается при сужении полосы захвата. Запуск по уровню мощности (тип.) Диапазон: от 0 до -50 дБ относительно опорного уровня, для уровней запуска, превышающих уровень собственных шумов прибора более чем на 30 дБ
Тип: Положительный или отрицательный перепад
Время готовности запуска: ≤ 100 мксПогрешность точки запуска по времени В полосе захвата от 20 МГц до 40 МГц: ±250 нс Погрешность увеличивается при сужении полосы захвата Погрешность запуска по уровню мощности ±1,5 дБ для немодулированного сигнала на центральной частоте для уровней запуска, превышающих уровень собственных шумов прибора более чем на 30 дБ.
Этот параметр добавляется к общей погрешности амплитуды в режиме анализатора спектраШумы и искажения Точка пересечения по интермодуляционным составляющим 3-го порядка +12 дБм на частоте 2,13 ГГц Предусилитель выключен, типичный +10 дБм (от 9 кГц до 25 МГц)
+15 дБм (от 25 МГц до 3 ГГц)+10 дБм (от 9 кГц до 25 МГц)
+15 дБм (от 25 МГц до 3 ГГц)
+15 дБм (от 3 до 4 ГГц)
+10 дБм (от 4 до 7,5 ГГц)Предусилитель включен, типичный –20 дБм (от 9 кГц до 25 МГц)
–15 дБм (от 25 МГц до 3 ГГц)–20 дБм (от 9 кГц до 25 МГц)
–15 дБм (от 25 МГц до 3 ГГц)
–15 дБм (от 3 до 4 ГГц)
–20 дБм (от 4 до 7,5 ГГц)Интермодуляционные искажения 3-го порядка -74 дБн на частоте 2,13 ГГц
Уровень каждого сигнала на РЧ входе -25 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -20 дБм, ослабление 0 дБ.Предусилитель выкл. (тип.) < -70 дБн (от 10 кГц до 25 МГц)
< -80 дБн (от 25 МГц до 3 ГГц)
< -80 дБн (от 3 ГГц до 4 ГГц)
Уровень каждого сигнала на РЧ входе -25 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -20 дБм, ослабление 0 дБ.< -70 дБн (от 10 кГц до 25 МГц)
< -80 дБн (от 25 МГц до 3 ГГц)
< -80 дБн (от 3 ГГц до 4 ГГц)
< -70 дБн (от 4 ГГц до 6 ГГц)
< -70 дБн (от 6 ГГц до 7,5 ГГц)
Уровень каждого сигнала на РЧ входе -25 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -20 дБм, ослабление 0 дБ.Предусилитель вкл. (тип.) < -70 дБн (от 9 кГц до 25 МГц)
< -80 дБн (от 25 МГц до 3 ГГц)
< -80 дБн (от 3 ГГц до 4 ГГц)
Уровень каждого сигнала на РЧ входе -55 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -50 дБм, ослабление 0 дБ.< -70 дБн (от 9 кГц до 25 МГц)
< -80 дБн (от 25 МГц до 3 ГГц)
< -80 дБн (от 3 ГГц до 4 ГГц)
< -70 дБн (от 4 ГГц до 6 ГГц)
< -70 дБн (от 6 ГГц до 7,5 ГГц)
Уровень каждого сигнала на РЧ входе -55 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -50 дБм, ослабление 0 дБ.Гармонические искажения 2- го порядка -75 дБн (от 40 МГц до 1,5 ГГц) < -75 дБн (от 1,5 ГГц до 3,75 ГГц) Гармонические искажения 2- го порядка, предусилитель вкл. < -60 дБн, от 40 МГц до 13.5 ГГц, частота входного сигнала Точка пересечения по гармоническим искажениям 2-го порядка (тип.) +35 дБм, от 40 МГц до 1,5 ГГц, частота входного сигнала
+35 дБм, от 1,5 ГГц до 3,75 ГГц, частота входного сигналаТочка пересечения по гармоническим искажениям 2-го порядка (тип.), предусилитель вкл. +15 дБм, от 40 МГц до 3,75 ГГц, частота входного сигнала Отображаемый усредненный уровень шумов (DANL) Диапазон частот Предусилитель включен Предусилитель включен, типичный Предусилитель выключен, типичный От 500 кГц до 1 МГц –138 дБм/Гц –145 дБм/Гц –130 дБм/Гц От 1 до 25 МГц –153 дБм/Гц –158 дБм/Гц –130 дБм/Гц От 25 МГц до 1 ГГц –161 дБм/Гц –164 дБм/Гц –141 дБм/Гц От 1 до 2 ГГц –159 дБм/Гц –162 дБм/Гц –141 дБм/Гц От 2 до 3 ГГц –156 дБм/Гц –159 дБм/Гц –138 дБм/Гц От 3 до 4,2 ГГц, RSA607A –153 дБм/Гц –156 дБм/Гц –138 дБм/Гц От 4,2 до 6 ГГц, RSA607A –159 дБм/Гц –162 дБм/Гц –147 дБм/Гц От 6 до 7,5 ГГц, RSA607A –155 дБм/Гц –158 дБм/Гц –145 дБм/Гц Фазовый шум Отстройка Центральная частота 1 ГГц Центральная частота 1 ГГц (тип.) Центральная частота 2 ГГц (тип.) Центральная частота 6 ГГц (RSA607A) (тип.) 10 МГц (тип.) 10 кГц -94 дБн/Гц -97 дБн/Гц -96 дБн/Гц -94 дБн/Гц -120 дБн/Гц 100 кГц -94 дБн/Гц -98 дБн/Гц -97 дБн/Гц -96 дБн/Гц -124 дБн/Гц 1 МГц -116 дБн/Гц -121 дБн/Гц -120 дБн/Гц -120 дБн/Гц -124 дБн/Гц Паразитные составляющие Остаточные паразитные составляющие (опорный уровень 30 дБм, полоса разрешения 1 кГц) < -75 дБм (от 500 кГц до 60 МГц), (тип.)
< -85 дБм (от 60 МГц до 80 МГц), (тип.)
< -100 дБм (от 80 МГц до 7,5 ГГц)Паразитные составляющие с сигналом (подавление зеркальных составляющих) < -65 дБн (от 10 кГц до 3 ГГц, опорный уровень -30 дБм, ослабление 10 дБ, входной уровень РЧ -30 дБм, полоса разрешения 10 Гц)
< -65 дБн (от 3 до 7,5 ГГц, опорный уровень -30 дБм, ослабление 10 дБ, входной уровень РЧ -30 дБм, полоса разрешения 10 Гц)Паразитные составляющие с сигналом ½ ПЧ 4 RSA603A, RSA607A < -60 дБн, (центральная частота от 30 МГц до 3 ГГц, опорный уровень –30 дБм, ослабление 10 дБ, полоса разрешения 10 Гц, полоса обзора 10 кГц)
Частота сигнала 2310 МГц, входной уровень РЧ -30 дБмПаразитные составляющие с сигналом ½ ПЧ 4RSA607A < -60 дБн, (центральная частота от 3 ГГц до 7,5 ГГц, опорный уровень -30 дБм, ослабление 10 дБ, полоса разрешения 10 Гц, полоса обзора 10 кГц)
Входной уровень РЧ -30 дБмПроникновение сигнала гетеродина на входной разъём (тип.) < -70 дБм, предусилитель выкл.
< -90 дБм, предусилитель вкл.
Ослабление 10 дБ.Система захвата Полоса ПЧ 40 МГц АЦП 112 Мвыб./с, 14 битов Данные ПЧ, захваченные в режиме реального времени 112 Мбит/с, 16-битовые целочисленные выборки Система геопозиционирования Формат GPS/GLONASS/BeiDou Питание антенного модуля GPS 3 В, 100 мА (макс.) Время первого определения местоположения (макс.) Диапазон времени синхронизации от 2 с (горячий старт) до 40 с (холодный старт). Уровень входного сигнала -130 дБм. Точность определения горизонтальных координат GPS: 2,6 м
Glonass: 2,6 м
BeiDou: 10,2 м
GPS + Glonass: 2,6 м
GPS + Glonass: 2,6 м
Условия тестирования: 24 ч в статическом режиме, -130 дБм, аккумулятор полностью заряжен -
Комплект поставки RSA607A
№ Наименование Количество 1 Анализатор спектра RSA607A 1
