RSA507A, RSA 507 A, RSA-507-A

Анализаторы спектра

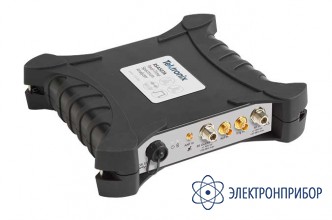

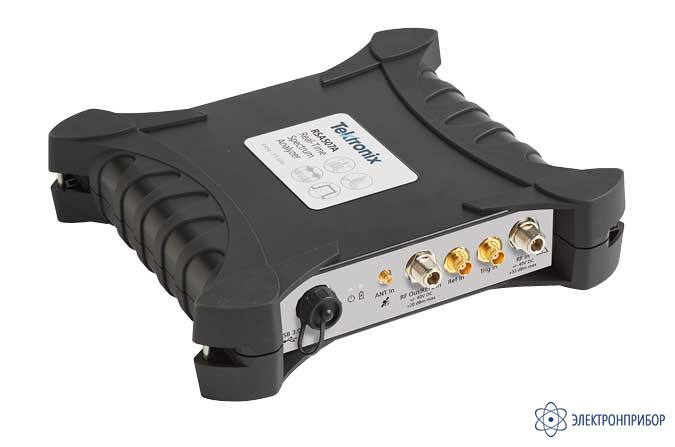

RSA507A — анализатор спектра

Код товара: 39121
  • 68122-17

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      68122-17 до 20.07.2022

    • Производитель

      Tektronix, США

    Описание анализатора спектра RSA507A:

    Анализатор спектра реального времени серии RSA500 разработан для инженеров, занимающихся мониторингом спектра и поиском помех, а также для обслуживающего персонала сетей беспроводной связи, выполняющего поиск источников помех, профилактическое обслуживание сети и составление отчетов по результатам измерений. Основой измерительной системы является USB- анализатор спектра РЧ сигналов с полосой захвата 40 МГц, обеспечивающий высокую точность измерений в жестких условиях. Высокая достоверность анализа сигналов достигается за счет таких параметров RSA500, как верхняя граница полосы пропускания 7,5 ГГц и динамический диапазон 70 дБ. Компактный USB- анализатор спектра работает с легким планшетом или ноутбуком под управлением ОС Windows, который берет на себя все функции обработки результатов измерений. Использование легкого компьютера вместо громоздкого и тяжелого анализатора спектра обеспечивает мобильность, возможность работы в течение длительного времени и ускорение выполнения поставленных задач.

    Опциональный следящий генератор используется для измерения коэффициента передачи при тестировании фильтров, дуплексеров и других функциональных узлов беспроводных сетей. Также с его помощью можно измерять характеристики антенно-фидерных систем, такие как КСВ, потери на отражение, расстояние до места повреждения и затухание в кабеле.

    Особенности анализатора спектра RSA507A:

    • Диапазон частот от 9 кГц до 3,0 (7,5) ГГц позволяет удовлетворить самые различные потребности в анализе;
    • Полоса пропускания 40 МГц обеспечивает анализ захвата переходных процессов и векторный анализа в реальном масштабе времени;
    • Стандартный приемник GPS, ГЛОНАСС, Beidou для привязки измерений к месту на карте;
    • Дополнительный следящий генератор для измерений отношения усиление/потери, потерь в антенне и кабеле;
    • Функция захвата потоковой передачи сигнала может использоваться для регистрации и воспроизведения длительных событий;
    • Характеристики окружающей среды, ударов и вибрации по стандарту Mil-Std 28800, класс 2, при использовании в тяжелых условиях;
    • Встроенная аккумуляторная батарея для длительной эксплуатации в полевых условиях;
    • ПО SignalVu-PC обеспечивает обработку сигналов в реальном времени с помощью спектра DPX/спектрограммы для сокращения времени на обнаружение переходных состояний и помех;
    • Минимальная длительность сигнала 100 мкс при 100% вероятности перехвата позволяет обнаруживать проблемы всегда с первого раза;
    • Интерфейс программирования приложений позволяет разрабатывать специализированные программы;
    • Такие принадлежности, как планшетный ПК, калибровочные комплекты, адаптеры и фазоустойчивые кабели, представляют собой комплексное решение для работы в полевых условиях.

  • Технические характеристики анализатора спектра RSA507A:

    Параметр RSA503A RSA507A
    Частота
    Диапазон частот от 9 кГц до 3 ГГц от 9 кГц до 7,5 ГГц
    Погрешность считывания маркера частоты ±(RE × MF + 0,001 × (полоса обзора)), Гц
    RE: Погрешность опорной частоты
    MF: Частота маркера, Гц
    Погрешность опорной частоты
    Начальная погрешность при калибровке (после 30- минутного прогрева) ±1 x 10 -6
    Старение в течение первого года эксплуатации (тип.) ±1 x 10 -6 (в год)
    Суммарная погрешность (начальная погрешность + температурный дрейф + старение), (тип.) 3 x 10 -6 (в год)
    Температурный дрейф ±0,9 x 10 -6 (от -10 до +60 °C)
    Вход внешнего опорного сигнала Разъем BNC, 50 Ом (ном.)
    Частота внешнего опорного сигнала От 1 МГц до 20 МГц с шагом 1 МГц, плюс: 1,2288 МГц, 2,048 МГц, 2,4576 МГц, 4,8 МГц, 4,9152 МГц, 9,8304 МГц, 13 МГц и 19,6608 МГц.
    Уровень паразитных составляющих на входе не должен превышать –80 дБн при отстройке от несущей 100 кГц для предотвращения появления помех на экране.
    Нестабильность внешнего опорного сигнала ±5 x·10 -6
    Уровень внешнего опорного сигнала от -10 до +10 дБм
    Вход РЧ
    Входное сопротивление 50 Ом
    КСВ на РЧ входе (ослабл. 20 дБ), (тип.) < 1,2 (от 10 МГц до 3 ГГц)
    < 1,5 (от 3 ГГц до 7,5 ГГц)
    КСВ на РЧ входе, предусилитель вкл., (тип.) (тип.) < 1,5 (от 10 МГц до 6 ГГц, ослабл. 10 дБ, предусилитель вкл.)
    < 1,7 (от 6 ГГц до 7,5 ГГц, ослабл. 10 дБ, предусилитель вкл.)
    Максимальный уровень сигнала на РЧ входе
    Максимальное постоянное напряжение ±40 В (РЧ вход)
    Максимальная безопасная входная мощность +33 дБм (РЧ вход, от 10 МГц до 7,5 ГГц, ослабл. ≥ 20 дБ)
    +13 дБм (РЧ вход, от 9 кГц до 10 МГц)
    +20 дБм (РЧ вход, ослабл. < 20 дБ)
    Запуск
    Вход запуска / синхронизации (тип.) Диапазон уровней: ТТЛ, от 0 до 5,0 В
    Уровень запуска (триггер Шмитта):
    Пороговое напряжение положительного перепада: от 1,6 до 2,1 В
    Пороговое напряжение отрицательного перепада: от 1,0 до 1,35 В
    Импеданс: 10 кОм с шунтированием на 0 В диодом Шотки, +3,4 В
    Погрешность момента внешнего запуска В полосе захвата от 20 МГц до 40 МГц: ±250 нс Погрешность увеличивается при сужении полосы захвата.
    Запуск по уровню мощности (тип.) Диапазон: от 0 до -50 дБ относительно опорного уровня, для уровней запуска, превышающих уровень собственных шумов прибора более чем на 30 дБ
    Тип: Положительный или отрицательный перепад
    Время готовности запуска: ≤ 100 мкс
    Погрешность точки запуска по времени В полосе захвата от 20 МГц до 40 МГц: ±250 нс Погрешность увеличивается при сужении полосы захвата
    Погрешность запуска по уровню мощности ±1,5 дБ для немодулированного сигнала на центральной частоте для уровней запуска, превышающих уровень собственных шумов прибора более чем на 30 дБ.
    Этот параметр добавляется к общей погрешности амплитуды в режиме анализатора спектра
    Шумы и искажения
    Точка пересечения по интермодуляционным составляющим 3-го порядка +12 дБм на частоте 2,13 ГГц
    Предусилитель выключен, типичный +10 дБм (от 9 кГц до 25 МГц)
    +15 дБм (от 25 МГц до 3 ГГц)    		 +10 дБм (от 9 кГц до 25 МГц)
    +15 дБм (от 25 МГц до 3 ГГц)
    +15 дБм (от 3 до 4 ГГц)
    +10 дБм (от 4 до 7,5 ГГц)
    Предусилитель включен, типичный –20 дБм (от 9 кГц до 25 МГц)
    –15 дБм (от 25 МГц до 3 ГГц)    		 –20 дБм (от 9 кГц до 25 МГц)
    –15 дБм (от 25 МГц до 3 ГГц)
    –15 дБм (от 3 до 4 ГГц)
    –20 дБм (от 4 до 7,5 ГГц)
    Интермодуляционные искажения 3-го порядка -74 дБн на частоте 2,13 ГГц
    Уровень каждого сигнала на РЧ входе -25 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -20 дБм, ослабление 0 дБ.
    Предусилитель выкл. (тип.) < -70 дБн (от 10 кГц до 25 МГц)
    < -80 дБн (от 25 МГц до 3 ГГц)
    < -80 дБн (от 3 ГГц до 4 ГГц)
    Уровень каждого сигнала на РЧ входе -25 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -20 дБм, ослабление 0 дБ.    		 < -70 дБн (от 10 кГц до 25 МГц)
    < -80 дБн (от 25 МГц до 3 ГГц)
    < -80 дБн (от 3 ГГц до 4 ГГц)
    < -70 дБн (от 4 ГГц до 6 ГГц)
    < -70 дБн (от 6 ГГц до 7,5 ГГц)
    Уровень каждого сигнала на РЧ входе -25 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -20 дБм, ослабление 0 дБ.
    Предусилитель вкл. (тип.) < -70 дБн (от 9 кГц до 25 МГц)
    < -80 дБн (от 25 МГц до 3 ГГц)
    < -80 дБн (от 3 ГГц до 4 ГГц)
    Уровень каждого сигнала на РЧ входе -55 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -50 дБм, ослабление 0 дБ.    		 < -70 дБн (от 9 кГц до 25 МГц)
    < -80 дБн (от 25 МГц до 3 ГГц)
    < -80 дБн (от 3 ГГц до 4 ГГц)
    < -70 дБн (от 4 ГГц до 6 ГГц)
    < -70 дБн (от 6 ГГц до 7,5 ГГц)
    Уровень каждого сигнала на РЧ входе -55 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -50 дБм, ослабление 0 дБ.
    Гармонические искажения 2- го порядка -75 дБн (от 40 МГц до 1,5 ГГц) < -75 дБн (от 1,5 ГГц до 3,75 ГГц)
    Гармонические искажения 2- го порядка, предусилитель вкл. < -60 дБн, от 40 МГц до 13.5 ГГц, частота входного сигнала
    Точка пересечения по гармоническим искажениям 2-го порядка (тип.) +35 дБм, от 40 МГц до 1,5 ГГц, частота входного сигнала
    +35 дБм, от 1,5 ГГц до 3,75 ГГц, частота входного сигнала
    Точка пересечения по гармоническим искажениям 2-го порядка (тип.), предусилитель вкл. +15 дБм, от 40 МГц до 3,75 ГГц, частота входного сигнала
    Отображаемый усредненный уровень шумов (DANL)
    Диапазон частот Предусилитель включен Предусилитель включен, типичный Предусилитель выключен, типичный
    От 500 кГц до 1 МГц –138 дБм/Гц –145 дБм/Гц –130 дБм/Гц
    От 1 до 25 МГц –153 дБм/Гц –158 дБм/Гц –130 дБм/Гц
    От 25 МГц до 1 ГГц –161 дБм/Гц –164 дБм/Гц –141 дБм/Гц
    От 1 до 2 ГГц –159 дБм/Гц –162 дБм/Гц –141 дБм/Гц
    От 2 до 3 ГГц –156 дБм/Гц –159 дБм/Гц –138 дБм/Гц
    От 3 до 4,2 ГГц, RSA507A –153 дБм/Гц –156 дБм/Гц –138 дБм/Гц
    От 4,2 до 6 ГГц, RSA507A –159 дБм/Гц –162 дБм/Гц –147 дБм/Гц
    От 6 до 7,5 ГГц, RSA507A –155 дБм/Гц –158 дБм/Гц –145 дБм/Гц
    Фазовый шум
    Отстройка Центральная частота 1 ГГц Центральная частота 1 ГГц (тип.) Центральная частота 2 ГГц (тип.) Центральная частота 6 ГГц (RSA507A) (тип.) 10 МГц (тип.)
    10 кГц -94 дБн/Гц -97 дБн/Гц -96 дБн/Гц -94 дБн/Гц -120 дБн/Гц
    100 кГц -94 дБн/Гц -98 дБн/Гц -97 дБн/Гц -96 дБн/Гц -124 дБн/Гц
    1 МГц -116 дБн/Гц -121 дБн/Гц -120 дБн/Гц -120 дБн/Гц -124 дБн/Гц
    Паразитные составляющие
    Остаточные паразитные составляющие (опорный уровень 30 дБм, полоса разрешения 1 кГц) < -75 дБм (от 500 кГц до 60 МГц), (тип.)
    < -85 дБм (от 60 МГц до 80 МГц), (тип.)
    < -100 дБм (от 80 МГц до 7,5 ГГц)
    Паразитные составляющие с сигналом (подавление зеркальных составляющих) < -65 дБн (от 10 кГц до 3 ГГц, опорный уровень -30 дБм, ослабление 10 дБ, входной уровень РЧ -30 дБм, полоса разрешения 10 Гц)
    < -65 дБн (от 3 до 7,5 ГГц, опорный уровень -30 дБм, ослабление 10 дБ, входной уровень РЧ -30 дБм, полоса разрешения 10 Гц)
    Паразитные составляющие с сигналом ½ ПЧ 4 RSA503A, RSA507A < -60 дБн, (центральная частота от 30 МГц до 3 ГГц, опорный уровень –30 дБм, ослабление 10 дБ, полоса разрешения 10 Гц, полоса обзора 10 кГц)
    Частота сигнала 2310 МГц, входной уровень РЧ -30 дБм
    Паразитные составляющие с сигналом ½ ПЧ 4RSA507A < -60 дБн, (центральная частота от 3 ГГц до 7,5 ГГц, опорный уровень -30 дБм, ослабление 10 дБ, полоса разрешения 10 Гц, полоса обзора 10 кГц)
    Входной уровень РЧ -30 дБм
    Проникновение сигнала гетеродина на входной разъём (тип.) < -70 дБм, предусилитель выкл.
    < -90 дБм, предусилитель вкл.
    Ослабление 10 дБ.
    Система захвата
    Полоса ПЧ 40 МГц
    АЦП 112 Мвыб./с, 14 битов
    Данные ПЧ, захваченные в режиме реального времени 112 Мбит/с, 16-битовые целочисленные выборки
    Система геопозиционирования
    Формат GPS/GLONASS/BeiDou
    Питание антенного модуля GPS 3 В, 100 мА (макс.)
    Время первого определения местоположения (макс.) Диапазон времени синхронизации от 2 с (горячий старт) до 40 с (холодный старт). Уровень входного сигнала -130 дБм.
    Точность определения горизонтальных координат GPS: 2,6 м
    Glonass: 2,6 м
    BeiDou: 10,2 м
    GPS + Glonass: 2,6 м
    GPS + Glonass: 2,6 м
    Условия тестирования: 24 ч в статическом режиме, -130 дБм, аккумулятор полностью заряжен

  • Комплект поставки RSA507A

    № Наименование Количество
    1 Анализатор спектра RSA507A 1
