ШЭПП-1601, ШЭПП 1601, ШЭПП1601

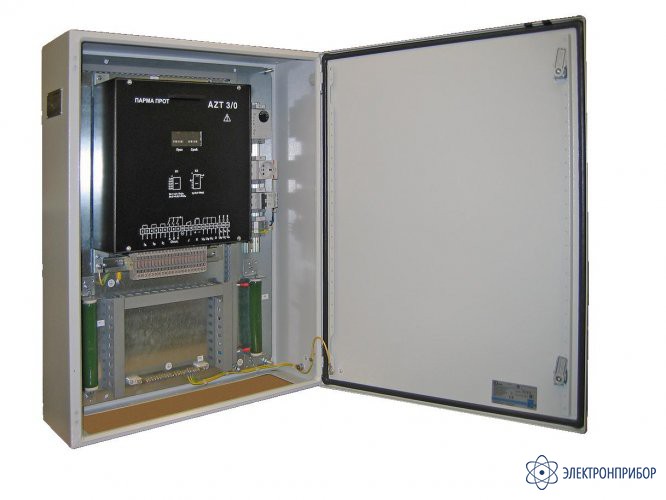

ШЭПП-1601 — шкаф дополнительной резервной защиты (с AZT 3/0)
Код товара: 37666-
-
Производитель
Описание шкафа автономной токовой защиты ШЭПП-1601:
Шкафы автономной токовой защиты предназначены для использования в качестве автономной (не требующей питания от цепей оперативного тока) защиты одного ШЭПП-1601 трансформаторов и автотрансформаторов или резервной автономной токовой защиты нулевой последовательности высоковольтных линий.
Назначение шкафа автономной токовой защиты ШЭПП-1601:
Шкаф автономной токовой защиты ШЭПП-1601 предназначен для использования в качестве автономной (не требующей питания от цепей оперативного тока) защиты трансфор¬маторов и автотрансформаторов. Шкаф обеспечивает защиту одного трансформатора. Шкаф предназначен для монтажа на раму или на бетонное основание (поставляются по отдельному заказу).
Особенности шкафа автономной токовой защиты ШЭПП-1601:
- Защита трансформатора или высоковольтных линий при отказе основных защит или неисправности оперативного тока;
- Питание от трансформаторов тока;
- Встроенная батарея конденсаторов, обеспечивающая накопление энергии для питания катушек отключения выключателя;
- Электромеханические счетчики пусков и срабатываний защиты;
- Обратнозависимая времятоковая характеристика;
- Регулируемая выдержка времени;

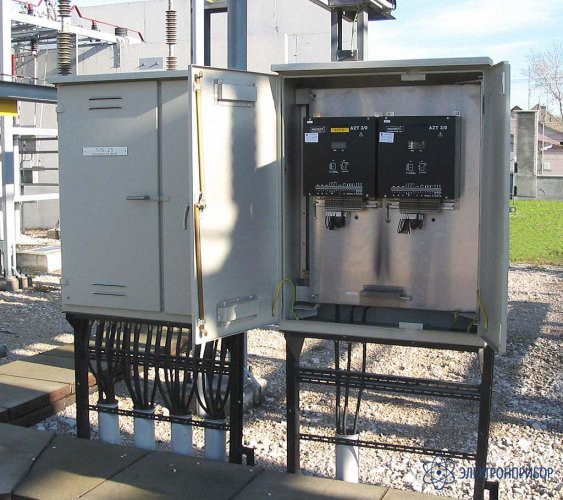

- Установка непосредственно возле трансформаторов тока или выключателя, в том числе на открытом воздухе (на ОРУ);
- Прокладка кабелей по кратчайшему расстоянию;
- Возможен монтаж на бетонное основание или на раму (поставляются по отдельному заказу);
- Широкий диапазон рабочих температур: от -40 до +50 ºC.
-
-
Технические характеристики шкафа автономной токовой защиты ШЭПП-1601::
Параметр Значение Габаритные размеры шкафа 807x611x230 мм Номинальное напряжение питания обогрева, В: 220 Ин Мощность обогревателя, не более, Вт: 200 Рн Условия эксплуатации шкафа Температура окружающего воздуха от -40 до +50 °С Атмосферное давление от 73 до 107 кПа (от 550 до 800 мм рт.ст.) Высота над уровнем моря не более 2000 м -
Комплект поставки ШЭПП-1601
Наименование Количество Шкаф автономной токовой защиты ШЭПП-1601 1 Руководство по эксплуатации 1 Паспорт 1 Кабельный ввод (сальник) М25×1,5 2 Кабельный ввод (сальник) М32×1,5 2 Гайка М25×1,5 2 Гайка М32×1,5 2 Кольцо уплотнительное М25 1 Кольцо уплотнительное М32 1 Кольцо уплотнительное 4 Болт М8×30 4 Гайка М8 4 Шайба 8 4 Шайба 8 пружинная 4 AZT 3/0 - блок дополнительной резервной защиты (трансформатора, линии) 1 -
Файлы для ШЭПП-1601
Файлы для ШЭПП-1601
