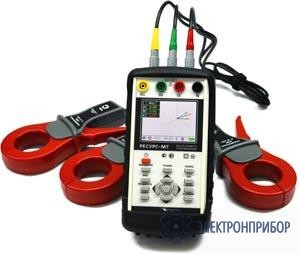

Ресурс-МТ-КТ52-1000-0,5 — мультиметр трехфазный
Код товара: 33617-
Является модификацией Ресурс-МТ
-
Гарантия
1 год
-
Межповерочный интервал
4 года
-
Госреестр СИ РФ
48209-11 до 22.09.2026
Отличительные особенности мультиметра Ресурс-МТ-КТ52-1000-0,5:
- Ревизия вторичных цепей измерительных трансформаторов напряжения и тока;
- Проверка правильности подключения счетчиков электрической энергии;
- Трехфазный малогабаритный переносной прибор с автономным питанием от аккумуляторов;
- Использование токоизмерительных клещей.
Область применения мультиметра Ресурс-МТ-КТ52-1000-0,5:
- Метрологическое обеспечение измерительных систем;
- Ревизия вторичных цепей измерительных трансформаторов тока и напряжения;
- Анализ качества электрической энергии;
- Исследования электрических режимов в сетях с резкопеременной и нелинейной нагрузкой.
Функциональные возможности мультиметра Ресурс-МТ-КТ52-1000-0,5:
- Измерение параметров переменного напряжения промышленной частоты;
- Измерение параметров переменного тока промышленной частоты без разрыва цепи;
- Измерение параметров однофазной и трехфазной мощности;
- Определение параметров нагрузки измерительных трансформаторов тока;
- Определение выходной мощности трехфазных и однофазных трансформаторов напряжения;
- Определение потерь напряжения во вторичных цепях трансформатора напряжения;
- Определение правильности подключения счетчиков электрической энергии;
- Определение метрологических характеристик счетчиков электрической энергии;
- Регистрация результатов измерений;
- Цифровой осциллограф.
Измеряемые параметры мультиметра Ресурс-МТ-КТ52-1000-0,5:
Показатели качества электроэнергии:
- Установившееся отклонение напряжения;
- Отклонение частоты;
- Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям;
- Коэффициент искажения синусоидальности напряжения;
- Коэффициент n-ой гармонической составляющей напряжения;
- Длительность и глубина провала напряжения;
- Длительность и коэффициент временного перенапряжения;
- Кратковременная доза фликера.
Параметры напряжения:
- Действующие значения фазных и междуфазных напряжений;
- Действующие значения симметричных составляющих напряжения;
- Значение частоты.
Параметры силы тока:
- Действующее значение силы тока;
- Действующие значения симметричных составляющих силы тока;
- Коэффициент искажения синусоидальности силы тока;
- Коэффициент n-ой гармонической составляющей силы тока.
Параметры угла фазового сдвига:
- Угол фазового сдвига между напряжением и током основной частоты;
- Угол фазового сдвига между фазными напряжениями;
- Угол фазового сдвига между n-ми гармоническими составляющими напряжения и силы тока;
- Угол фазового сдвига между симметричными составляющими напряжений и токов.
Параметры мощности:
- Активная фазная и трехфазная мощность;
- Реактивная фазная и трехфазная мощность;
- Полная фазная и трехфазная мощность.
Параметры электрической энергии:
- Активная прямого и обратного направления;
- Реактивная прямого и обратного направления;
- Коэффициенты мощности.
Хранение результатов измерений мультиметра Ресурс-МТ-КТ52-1000-0,5:
- Однократный режим записи по требованию оператора;
- Непрерывный режим записи с интервалом измерения от 1 до 60 с - 2 ч.
Измерительные входы мультиметра Ресурс-МТ-КТ52-1000-0,5:
Входы напряжения:
- Количество входов с общей точкой – 3;
- Количество диапазонов измерений – 2;
- Номинальные действующие значения фазного/междуфазного напряжения 57,7/100 и 220/380 В;
- Входное сопротивление не менее 1 МОм.
Входы тока (токоизмерительные клещи):
- Количество входов – 3;
- Номинальные действующие значения силы тока: 1000 А;
- Диаметр рабочего окна токоизмерительных клещей: 52 мм.
-
-
Технические характеристики мультиметра Ресурс-МТ-КТ52-1000-0,5:
Модификация Наименование токоизмерительных клещей Диаметр измерительного окна, мм Номинальный ток, А Класс точности при измерении силы тока и мощности Ресурс-МТ-КП15-5-0,5 КП15-5-0,5 15 5 0,5 Ресурс-МТ-КП08-5-1 КП08-5-1 8 5 1 Ресурс-МТ-КП15-50-0,5 КП15-50-0,5 15 50 0,5 Ресурс-МТ-КП08-50-1 КП08-50-1 8 50 1 Ресурс-МТ-КТ52-1000-0,5 КТ52-1000-0,5 52 1000 0,5 Ресурс-МТ-КТ52-1000-1 КТ52-1000-1 52 1000 1 ОСНОВНЫЕ МЕТЕРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Измеряемый параметр Диапазон измерений Пределы допускаемой погрешности: абсолютной D, относительной d Примечание Действующее значение напряжения U, В 0,3 – 300 ± 0,2 (d) 30 В < U ≤ 300 В Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям, % 0 – 20 ± 0,2 (D) – Частота, Гц 45 – 55 ± 0,02 (D) – Коэффициент искажения синусоидальности напряжения КU, % 0,5 – 30,0 ± (0,05 + 0,05·KU) (D) 30 В < U ≤ 300 В Коэффициент n–ой гармонической составляющей напряжения KU(n), % 0,2 – 30 ± (0,03 + 0,02·KU(n)) (D) 30 В < U ≤ 300 В
2 ≤ n ≤ 16Угол фазового сдвига между напряжениями основной частоты ± 180° ± 0,1° (D) U ≥ 30 В Действующее значение силы тока I, А (0,01∙– 1,50)∙Iном ± 0,5 (d) 0,05∙Iном ≤ I ≤ 1,5∙Iном Коэффициент искажения синусоидальности силы тока КI, % 1,0 – 100,0 ± (0,05 + 0,05·KI) (D) 0,05∙Iном ≤ I ≤ 1,5∙Iном Коэффициент n–ой гармонической составляющей силы тока KI(n), % 0,5 – 100 ± (0,05 + 0,03·KI) (D) 0,05∙Iном ≤ I ≤ 1,5∙Iном Угол фазового сдвига между напряжением и током основной частоты ± 180° ± 0,5° (D) 30 В < U ≤ 300 В
0,05 Iном ≤ I ≤ 1,5∙IномКоэффициенты мощности: КР (cos φ), КQ/P (tg φ) ± 1 ± 0,01 (D) 30 В < U ≤ 300 В
0,05∙Iном ≤ I ≤ 1,5∙IномАктивная мощность и энергия – ± 0,5 (d) 30 В < U ≤ 300 В
0,05 Iном ≤ I ≤ 1,5∙IномРеактивная мощность и энергия – ± 0,5 (d) 30 В < U ≤ 300 В
0,05 Iном ≤ I ≤ 1,5∙IномПолная мощность – ± 0,5 (d) 30 В < U ≤ 300 В
0,05 Iном ≤ I ≤ 1,5∙IномИнтервал времени (ход часов) с/сутки – ± 3 (D) – Параметр Значение Измерительные входы напряжения Количество входов с общей точкой 3 Количество диапазонов измерений 2 Номинальные действующие значения фазного/междуфазного напряжения 57,7/100 и 220/380 В Входное сопротивление не менее 1 МОм Измерительные входы тока (токоизмерительные клещи) Количество входов 3 Номинальные действующие значения силы тока 5 А, 50 А, 1000 А, 2000 А в зависимости от типа токоизмерительных клещей Диаметр рабочего окна токоизмерительных клещей 8 мм, 15 мм, 52 мм, 255 мм (гибкие токоизмерительные клещи при образовании окружности) в зависимости от типа токоизмерительных клещей Общие характеристики Хранение результатов измерений Однократный режим записи по требованию оператора;
Непрерывный режим записи с интервалом измерения от 1 до 60 с - 2 ч.Интерфейсы Bluetooth 2.0 Протокол передачи данных Modbus Электропитание Шесть аккумуляторов 1,2 В; непрерывная работа в течение 8 ч Условия эксплуатации По устойчивости к климатическим воздействиям соответствует группе 4 по ГОСТ 22261–94
Диапазон температуры в рабочих условиях эксплуатации от минус 20°С до плюс 55°СГабаритные размеры прибора 230×120×65 мм Масса прибора 1 кг Масса прибора с токоизмерительными клещами в кейсе 7 кг -
Комплект поставки Ресурс-МТ-КТ52-1000-0,5
№ Наименование Количество 1. Мультиметр трехфазный Ресурс-МТ 1 2. Токоизмерительные клещи КТ52-1000-0,5 3 3. Зажим типа «крокодил» 1 4. Кабель измерительный напряжения 1 5. Кейс для транспортировки 1 6. Клемма типа «U» 1 7. Аккумуляторы 1 8. Адаптер питания 1 9. Паспорт 1 10. Методика поверки 1 11. Пластиковый кейс 1 12. Программное обеспечение 1 13. Руководство по эксплуатации 1 Дополнительная комплектация Ресурс МТ:
(Поставляется по отдельному заказу)
№ Наименование 1. Адаптер Bluetooth 2. Преобразователь фотосчитывающий телеметрический ПФТ -
Дополнительная комплектация Ресурс-МТ-КТ52-1000-0,5
-
Модификации Ресурс-МТ
Подберите модификацию по параметрам
Тип токоизмерительных клещейДиаметр измерительного окна, ммНоминальный ток, АКласс точности при измерении силы тока и мощности-
