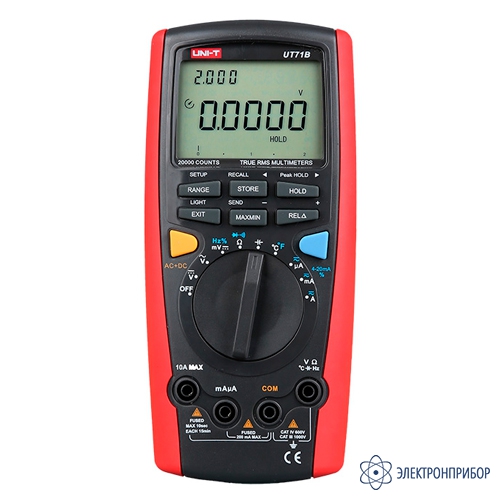

UNI-T UT71B — мультиметр цифровой с автодиапазоном, TRUE RMS, порт USB

Код товара: 72283
  • 4-6 дней
    Мультиметр цифровой с автодиапазоном, true rms, порт usb UNI-T UT71B Мультиметр цифровой с автодиапазоном, true rms, порт usb UNI-T UT71B

    • Гарантия

      6 месяцев

    • Производитель

      UNI-T, Китай

    • Артикул

      UT71B

    Сертификаты

    Назначение мультиметра цифрового с автодиапазоном, TRUE RMS, порт USB UNI-T UT71B:

    Цифровой мультиметр UNI-T UT71B – измерительный прибор современной конструкции с 33/4 - разрядным дисплеем с максимальным индицируемым значением 20000. Мультиметр позволяет измерять не только постоянные и переменные напряжение и ток, сопротивление, емкость, частоту, проверять диоды и выявлять наличие обрывов в электрических цепях, проводить относительные измерения. Он также имеет функции вычисления истинного среднеквадратичного значения переменного тока (AC True RMS), измерения постоянной и переменной компонент тока (AC+DC), фиксации данных, автоотключения, дисплей с низким потреблением энергии, двухуровневую подсветку дисплея. Прибор оснащен защитой от перегрузок на всех пределах.

    Модель UNI-T UT71B в дополнение к этому имеет функции измерения температуры, токовой петли 4-20 мА, сохранения и вызова данных из памяти.

    Особенности мультиметра цифрового с автодиапазоном, TRUE RMS, порт USB UNI-T UT71B:

    • Метод измерений: True RMS в диапазоне частот до 100 кГц;
    • Тройной цифровой дисплей для одновременного отображения измерений;
    • Разрядность шкалы основного дисплея: 20 000 отсчетов;
    • Разрядность шкал дополнительных дисплеев: 2000 отсчетов;
    • Графическая аналоговая шкала: 40 сегментов;
    • Автоматический выбор пределов измерений;
    • Возможность ручного выбора пределов измерений;
    • Постоянное напряжение: 0,01 мВ … 1000 В, базовая погрешность ±0,05% ±5 единиц счета;
    • Переменное напряжение: 0,1 мВ … 1000 В, базовая погрешность ±0,6% ±40 единиц счета;
    • Постоянный ток: 0,01 мкА … 10 А, базовая погрешность ±0,15% ±20 единиц счета;
    • Переменный ток: 0,01 мкА … 10 А, базовая погрешность ±0.8% ±15 единиц счета;
    • Сопротивление: 0,01 Ом … 20 МОм, базовая погрешность ±0,4% ±20 единиц счета;
    • Емкость: 1 пФ ... 20 000 мкФ, базовая погрешность ±1,2% ±20 единиц счета;
    • Частота: 0,001 Гц ... 200 МГц, базовая погрешность ±0,1% ±15 единиц счета;
    • Рабочий цикл (1/скважность): 10% … 90%;
    • Температура: -40°С ... +1000°С, базовая погрешность ±1% ±30 единиц счета;
    • Измерения переменного тока и напряжения с учетом постоянной составляющей;
    • Звуковая прозвонка: сигнал при сопротивлении менее ~40 Ом;
    • Тест диодов: 2,8 В;
    • Токовая петля: 4-20 мА, погрешность ±1% ±50 единиц счета;
    • USB интерфейс с оптической развязкой для передачи данных;
    • Программное обеспечение для работы с компьютером;
    • Фиксация показаний дисплея (HOLD);
    • Измерение максимальных, минимальных, средних значений;
    • Фиксация пиковых значений (PEAK HOLD);
    • Режим относительных измерений;
    • Внутренняя память данных: 100 показаний;
    • Изменяемое время автоотключения: 10 мин/20 мин/30 мин/Выкл;
    • Двухуровневая подсветка дисплея с изменяемым временем;
    • Входной импеданс: 10 МОм, для предела 200 мВ ~ 2,5 ГОм;
    • Скорость обновления показаний: графической шкалы - 10 раз в секунду, цифровых дисплеев - 2-3 раза в секунду;
    • Индикация перегрузки: символ «OL» на ЖК-дисплее;
    • Индикатор разряда батарей;
    • Диапазон рабочих температур: 0°С ... +40°С;
    • Диапазон температур хранения: -10°С ... +50°С;
    • Максимальное допустимое напряжение: 1000 В;
    • Предохранители: 0,5А/250В и 10А/250В плавкие, быстродействующие;
    • Питание: батарея 1 шт. х 9 В тип 6F22.

  • Технические характеристики мультиметра цифрового с автодиапазоном, TRUE RMS, порт USB UNI-T UT71B:

    Предел измерения Разрешение Погрешность Защита Входной импеданс
    Постоянное напряжение
    200 мВ 0,01 мВ ±(0,05%+5) 1000 В ~2,5 ГОм
    2 В 0,0001 В ±(0,08%+5) ~10 МОм
    20 В 0,001 В
    200 В 0,01 В
    1000 В 0,1 В ±(0,1%+8)
    Предел измерения Разрешение Частотный диапазон Погрешность Входной импеданс
    Переменное напряжение (возможны измерения переменного напряжения с постоянной компонентой, AC+DC)
    2 В 0,0001 В 45 Гц-1 кГц ±(0,6%+40) ~10 МОм
    1 кГц-10 кГц ±(1,6%+40)
    10 кГц-100 кГц ±(7%+40)
    20 В 0,001 В 45 Гц-1 кГц ±(0,6%+40)
    1 кГц-10 кГц ±(1,8%+40)
    10 кГц-100 кГц ±(8%+40)
    200 В 0,01 В 45 Гц-1 кГц ±(0,6%+40)
    1 кГц-10 кГц ±(5%+40)
    10 кГц-100 кГц Не определена
    1000 В 0,1 В 45 Гц-1 кГц ±(1,2%+40)
    1 кГц-5 кГц ±(6%+40)
    5 кГц-10 кГц ±(10%+40)
    Защита от перегрузки: 1000 В.
    Предел измерения Разрешение Погрешность Защита от перегрузки
    Постоянный ток
    200 мкА 0,01 мкА ±(0,15%+20) 0,5 А, 250 В,
    быстродействующий плавкий предохранитель, 5х20 мм
    2000 мкА 0,1 мкА
    20 мА 0,001 мА
    200 мА 0,01 мА
    10 А 0,001 А ±(0,7%+30) 10 А, 250 В,
    быстродействующий плавкий предохранитель, 5х20 мм
    Предел измерения Разрешение Частотный диапазон Погрешность Защита от перегрузки
    Переменный ток (возможен учет постоянной компоненты – AC+DC)
    200 мкА 0,01 мкА 45 Гц-1 кГц;
    1 кГц-10 кГц    		 ±(0,8%+15) 0,5 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм
    2000 мкА 0,1 мкА ±(1,6%+40)
    ±(7%+40)
    ±(0,6%+40)
    20 мА 0,001 мА
    200 мА 0,01 мА
    10 А 0,001 А 45 Гц-1 кГц ±(1,8%+40) 10 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм
    1 кГц-10 кГц ±(8%+40)
    Предел измерения Разрешение Погрешность Защита
    Сопротивление
    200 Ом 0,01 Ом ±(0,4%+20) + сопротивление щупов и мультиметра 1000 В
    2 кОм 0,0001 кОм ±(0,4%+20)
    20 кОм 0,001 кОм
    200 кОм 0,01 кОм ±(0,8%+20)
    2 МОм 0,0001 МОм ±(1%+40)
    20 МОм 0,001 МОм ±(1,5%+40)
    Диапазон Разрешение Защита от перегрузки
    Прозвонка электрических цепей
    0,01 Ом 1000 В
    Напряжение в разомкнутой цепи около 1,2 В. Звуковой сигнал не подается, если сопротивление проверяемой цепи больше 60 Ом.
    Проверка диодов
    0,0001 В 1000 В
    Напряжение в разомкнутой цепи около 2,8 В. Падение напряжения в режиме прямого тока на исправном кремниевом полупроводниковом переходе лежит в пределах от 0,5 В до 0,8 В.
    Предел измерения Разрешение Погрешность Защита
    Емкость
    20 нФ 0,001 нФ ±(0,4%+20) + емкость щупов и мультиметра 1000 В
    200 нФ 0,01 нФ ±(1,2%+20)
    2 мкФ 0,0001 мкФ
    20 мкФ 0,001 мкФ ±(1,2%+40)
    200 мкФ 0,01 мкФ ±(1,5%+40)
    2 мФ 0,0001 мФ ±(5%+40)
    20 мФ 0,001 мФ Не определена
    Частота
    20 Гц 0,001 Гц ±(0,1%+15) 1000 В
    200 Гц 0,01 Гц
    2 кГц 0,0001 кГц
    20 кГц 0,001 кГц
    200 кГц 0,01 кГц
    2 МГц 0,0001 МГц
    20 МГц 0,001 МГц
    200 МГц 0,01 МГц Не определена
    Требования к амплитуде входного сигнала а таковы (при постоянной составляющей, равной нулю): при частоте 10 Гц – 40 МГц: 200 мВ ≤ а ≤ 30 В; при частоте > 40 МГц: не ограничена.
    Температура
    40ºС – 40ºС 0,1ºC ±(3%+30) 1000 В
    40ºС – 400ºС ±(1%+30)
    400ºС – 1000ºС ±2,5%
    -40ºF–32ºF 0,1ºF ±(4%+50)
    32ºF–752ºF ±(1,5%+50)
    752ºF–1832ºF ±3%
    Входящая в комплект поставки контактная термопара K-типа (никель-хром – никель-кремний) подходит для измерения температур ниже 230°C
    Токовая петля 4-20 мА
    (4- 20 мА)% 0,01% ±(1%+50) 0,5 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм
    Если полученное значение < 4 мА, на основном дисплее показывается LO; 4 мА, на основном дисплее показывается 0%, … 20 мА, на основном дисплее показывается 100%; 20 мА, на основном дисплее показывается HI.
    Параметр Значение
    Общие характеристики
    Максимальное допустимое напряжение между любым из гнезд и «землей» Смотрите предельно допустимое напряжение для каждого диапазона измерения
    Соответствие стандартам IEC 61010, категории перенапряжения II – 1000 В, III – 600 В, двойная изоляция
    Защита предохранителем на входе µAmA 0,5 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм
    Защита предохранителем на входе A 10 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм
    Дисплей (жидкокристаллический) Цифровая шкала: 20000 отсчетов на основном дисплее, обновляется 2-3 раза в секунду; 2000 отсчетов на обоих дополнительных дисплеях.
    Аналоговая графическая шкала: 40 сегментов, обновляется 10 раз в секунду
    Выбор диапазона измерения Автоматический
    Выбор полярности Автоматический
    Выход за пределы измерений На дисплее появляется OL, кроме режима измерения токовой петли 4-20 мА, в котором отображаются HI и LO
    Сохранение данных в память (режим STORE) До 100 могут быть сохранены в памяти. Эти значения можно просмотреть с помощью функции RECALL
    Рабочая температура 0ºС – 40ºС
    Температура хранения -10ºС – 50ºС
    Относительная влажность ≤75% - 0ºС -30ºС; ≤ 50% - 30ºС -40ºС
    Тип батареи 9 В, NEDA 1604 или 6F22 или 006P
    Разряженная батарея На дисплее появляется значок
    Электромагнитная совместимость В электромагнитном поле <1 В/м: Полная погрешность = паспортная погрешность + 5% от диапазона/ В электромагнитном поле >1 В/м Погрешность не установлена
    Размеры (В х Ш х Д) 177 х 85 х 40 мм
    Масса Около 340 г (включая батарею)

  • Комплект поставки UNI-T UT71B

    № Наименование Количество
    1 Мультиметр цифровой с автодиапазоном, TRUE RMS, порт USB UNI-T UT71B 1
    2 Комплект измерительных щупов 1
    3 Термопара K-типа (никель-хром – никель-кремний) (подходит для измерения температур ниже 230°C) 1
    4 Зажим «крокодил» 1
    5 Комплект измерительных зажимов 1
    6 Кабель USB 1
    7 Компакт-диск (Инструкция по установке и программное обеспечение) 1
    8 Сумка-чехол 1
    9 Батарея на 9 В (NEDA 1604, 6F22, 006P) 1
    10 Руководство по эксплуатации 1
