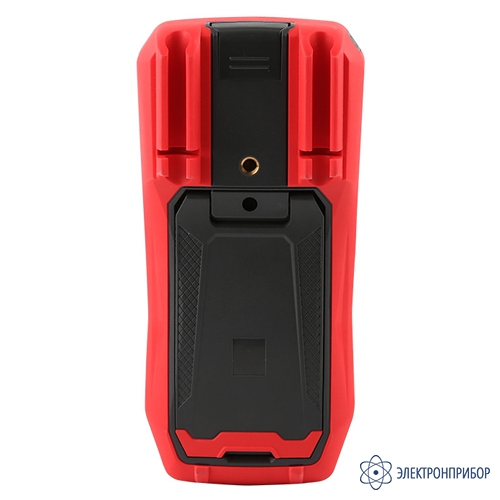

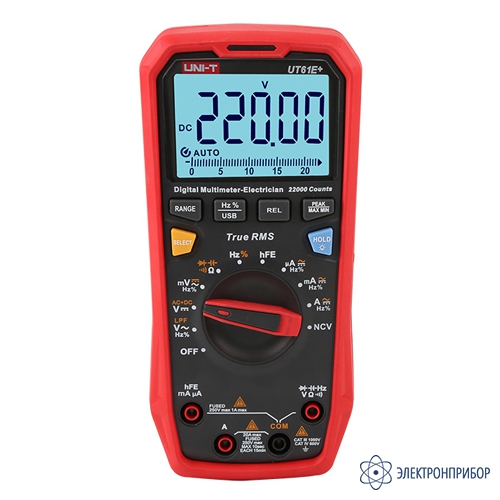

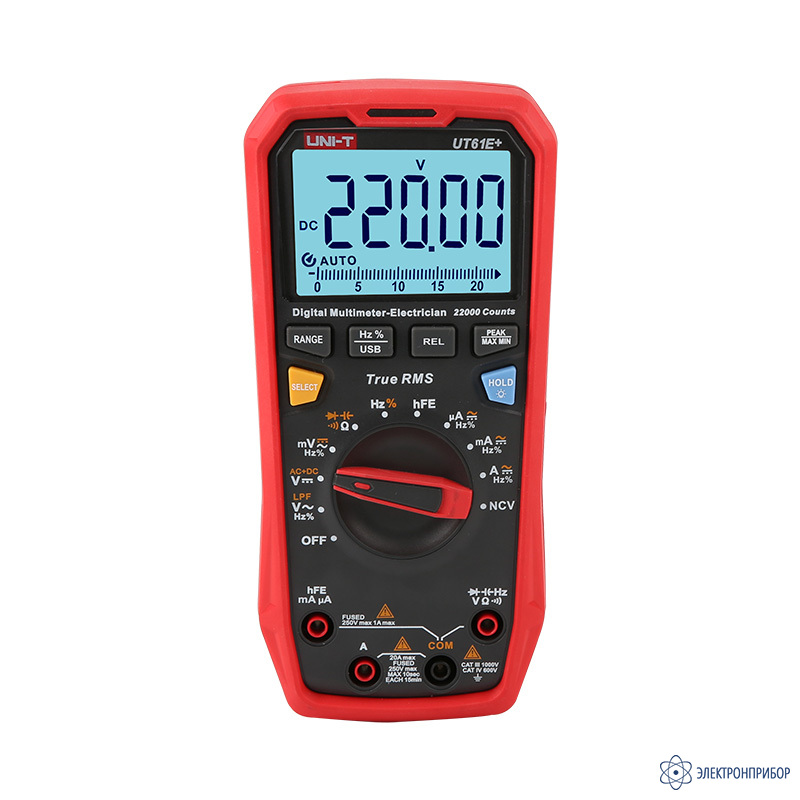

UNI-T UT61E+ — мультиметр цифровой

Код товара: 72269
  • 4-6 дней
    Мультиметр цифровой UNI-T UT61E+ Мультиметр цифровой UNI-T UT61E+

    • Гарантия

      6 месяцев

    • Производитель

      UNI-T, Китай

    • Артикул

      UT61E+

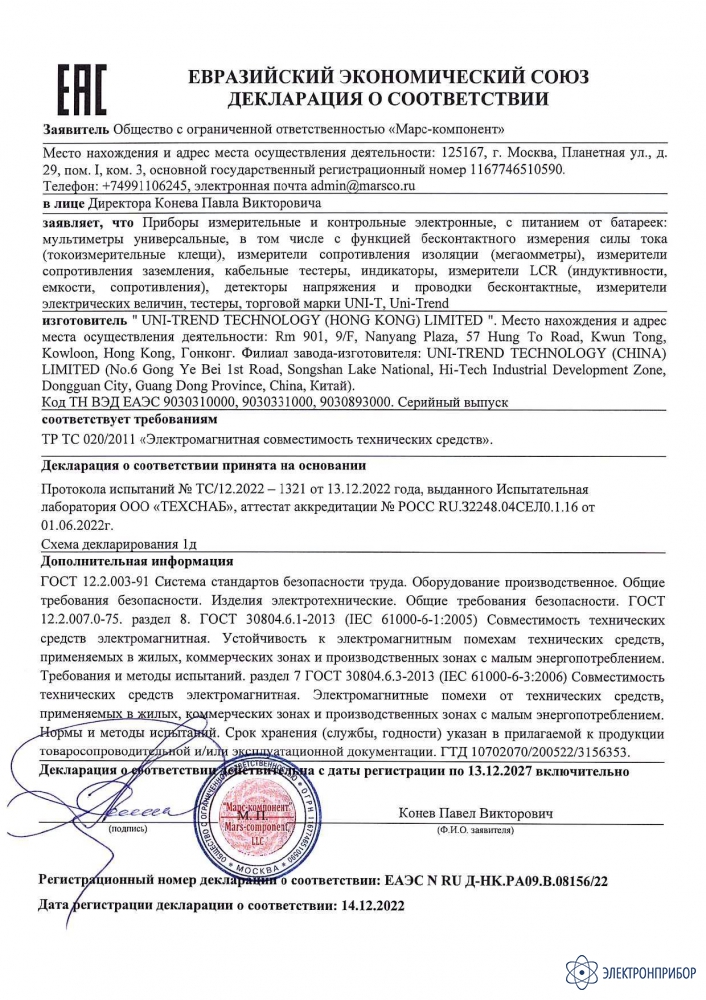

    Сертификаты

    Назначение мультиметра цифрового UNI-T UT61E+:

    UT61E+ - портативный цифровой мультиметр с истинными среднеквадратичными значениями с высокой надежностью и безопасностью: 22000 отсчетов. Благодаря большому экрану, аналоговому дисплею с высоким разрешением, полномасштабной защите от перегрузки и уникальному внешнему виду он становится новым практичным электрическим измерителем. Измеритель может измерять напряжение / ток постоянного и переменного тока, сопротивление, диод, транзистор hFE, целостность цепи, емкость, частоту, коэффициент заполнения и прочее. Обеспечивая передачу данных, удержание данных, измерение относительных значений, измерение пиков, внутренняя сигнализация температуры, индикация низкого заряда батареи, подсветка, автоматическое отключение питания и функции NCV, измеритель является идеальным измерительным инструментом для многих областей применения.

    Особенности мультиметра цифрового UNI-T UT61E+:

    • Привлекательный внешний вид и удобный захват;
    • Испытание на падение с высоты 2 метра;
    • Большой жидкокристаллический дисплей с отображением 22000 отсчетов;
    • Защита от перегрузки с оповещением;
    • Подсветка дисплея для работы в условиях слабой освещенности;
    • Функция энергосбережения;
    • Поддержка измерения транзистора.

  • Технические характеристики мультиметра цифрового UNI-T UT61E+:

    Предел измерения Разрешение Точность
    Постоянное напряжение
    220,00 мВ 0,01 мВ ± (0,1%+5)
    2,2000 В 0,1 мВ ± (0,05%+5)
    22,000 В 1 мВ
    220,00 В 10 мВ
    1000,0 В 0,1 В ± (0,1%+5)
    Параметр Значение
    Входное импеданс около 1 ГОм для диапазона мВ, около 10 МОм для других диапазонов
    Гарантия точности 1% ~ 100% диапазона; короткое замыкание допускает наименее значимое цифра ≤5. При разомкнутой измерительной цепи показания на пределе измерения мВ будут нестабильными. При подключении нагрузки нестабильность снизится до значения менее ±3 единиц младшего разряда
    Максимальное допустимое напряжение ±1000 В, когда напряжение превышает 1010 В, на дисплее появляется символ «OL», и звучит сигнал оповещения
    Защита от перегрузки 1000 В (переменное / постоянное)
    Предел измерения Разрешение Частотный диапазон Точность
    Переменное напряжение
    220,00 мВ 0,01 мВ 40 Гц ~ 1 кГц ± (1,0%+10)
    1 кГц ~ 10 кГц ± (1,5%+30)
    2,2000 В 0.1 мВ 40 Гц ~ 1 кГц ± (0,8%+10)
    1 кГц ~ 10 кГц ± (1,2%+50)
    40 Гц ~ 100 Гц (LPF) ± (1,2%+50)
    22,000 В 1 мВ 40 Гц ~ 1 кГц ± (0,8%+10)
    1 кГц ~ 10 кГц ± (1,2%+50)
    40 Гц ~ 100 Гц (LPF) ± (1,8%+50)
    220,00 В 10 мВ 40 Гц ~ 1 кГц ± (0,8%+10)
    1 кГц ~ 10 кГц ± (2,0%+50)
    40 Гц ~ 100 Гц (LPF) ± (2,0%+50)
    1000,0 В 0.1 В 40 Гц ~ 1 кГц ± (1,2%+10)
    1 кГц ~ 10 кГц ± (3,0%+50)
    40 Гц ~ 100 Гц (LPF)
    Параметр Значение
    Входное сопротивление около 10 МОм
    Дисплей True RMS
    Частотная характеристика 40 Гц ~ 10 кГц; входная амплитуда: ≥10% от диапазона напряжений. Продолжительность включения приведена только для справки
    Гарантия точности 1% ~ 100% диапазона при 40 Гц ~ 1 кГц, 10% ~ 100% диапазона при 1 кГц ~ 10 кГц; короткое замыкание допускает наименее значащую цифру ≤10
    Максимальное входное напряжение 1000 В (если напряжение> 1000В, загорится красный индикатор и прозвучит звуковой сигнал; если напряжение > 1010 В, на ЖК-дисплее отобразится «OL»)
    Защита от перегрузки 1000 В
    Предел измерения Разрешение Частотный диапазон Точность
    Одновременное измерение напряжения переменного и постоянного тока
    2,2000 В 0,1 мВ 4 Гц ~ 500 Гц ± (1,8%+70)
    22,000 В 1 мВ 40 Гц ~ 500 Гц ± (1,8%+70)
    220,00 В 10 мВ 40 Гц ~ 500 Гц ± (1,8%+70)
    1000,0 В 0,1 В 40 Гц ~ 500 Гц ± (4,0%+70)
    Параметр Значение
    Входной импеданс около 1 ГОм для милливольтного диапазона, около 10 МОм для остальных диапазонов
    Отображаемое значение среднеквадратичное
    Диапазон с гарантированной точностью 10% - 100% от предела измерения
    Для переменного напряжения при коротко замкнутых щупах не более 5 едениц младшего разряда
    Защита от перегрузки 1000 В
    Предел измерения Разрешение Точность
    Постоянный ток
    220,00 мкА 0,01 мкА ± (0,5%+10)
    2200,0 мкА 0,1 мкА
    22,000 мA 1 мкА
    220,00 мA 10 мкА
    20,000 A 1 мA ± (1,2%+5)
    Параметр Значение
    Защита от перегрузки Диапазон мА / мкА: F1 предохранитель 1A 240 В ∅6x25 мм, диапазон A: F2 Fuse 10A 240V ∅6x25мм
    Обрыв цепи допускает наименее значащую цифру ≤10
    Гарантия точности 1% ~ 100% диапазона
    Предел измерения Разрешение Точность
    Переменный ток
    220 мкА 0,01 мкА 40 Гц ~ 1 кГц ± (0,8%+10)
    1 кГц ~ 10 кГц ± (3%+50)
    2200 мкА 0.1 мкА 40 Гц ~ 1 кГц ± (0,8%+10)
    1 кГц ~ 10 кГц ± (3%+50)
    22 мA 1 мкА 40 Гц ~ 1 кГц ± (1,2%+10)
    1 кГц ~ 10 кГц ± (3%+50)
    220 мA 10 мкА 40 Гц ~ 1 кГц ± (1,2%+10)
    1 кГц ~ 10 кГц ± (3%+50)
    20 A 1мA 40 Гц ~ 1 кГц ± (1,2%+10)
    1 кГц ~ 10 кГц ± (3%+50)
    Параметр Значение
    Дисплей True RMS
    Частотная характеристика 40 Гц ~ 10 кГц
    Гарантия точности 1% ~ 100% диапазона при 40 Гц ~ 1 кГц, 10% ~ 100% диапазона при 1 кГц ~ 10 кГц (минимальный измеренный ток в диапазонах мкА составляет 30 мкА); разомкнутая цепь позволяет наименее значащую цифру ≤10
    Диапазон измерения частоты 40 Гц ~ 10 кГц; входная амплитуда: ≥50% текущего диапазона
    Защита от перегрузки такая же, как для постоянного тока
    Предел измерения Разрешение Точность
    Сопротивление
    220,00 Ом 0,01 Ом ± (0,5+10)
    2,2000 кОм 0,1 Ом
    22,000 кОм 1 Ом
    220,00 кОм 10 Ом
    2,2000 MОм 100 Ом ± (0,8+10)
    22,000 MОм 1 кОм ± (1,5%+10)
    220,00 MОм 10 кОм ± (3,0%+50)
    Параметр Значение
    Напряжение холостого хода около 1 В
    Гарантия точности 1% ~ 100% диапазона
    Защита от перегрузки 1000 В
    Предел измерения Разрешение Точность
    Частота и коэффициент заполнения
    10 Гц ~ 220 МГц 0,01 Гц ~ 0,01 МГц ± (0,1%+5)
    0,1%~99,9% 0,1% ± (2,0%+5)
    Параметр Значение
    Амплитуда частотного входа ≤100 кГц: 200 мВ среднекв. ≤ входная амплитуда ≤ 20В среднекв.
    > 100 кГц ~ 1 МГц: 600 мВ среднекв. ≤ входная амплитуда ≤ 20В среднекв.
    > 1 МГц ~ 40 МГц): 1В среднекв. ≤ входная амплитуда ≤ 20В среднекв.
    > 40 МГц: не указано
    Защита от перегрузки 1000 В
    Предел измерения Разрешение Точность
    Емкость
    22,000 нФ 1 пФ ± (3%+5)
    220,00 нФ 10 пФ
    2,2000 нФ 100 пФ
    22,000 мкФ 1 нФ
    220,00 мкФ 10 нФ ± (4%+5)
    2,2000 мкФ 100 нФ
    22,000 мФ 1 мкФ ± (10%+5)
    220,00 мФ 10 мкФ ± (20%+5)
    Защита от перегрузки: 1000 В.
    Режим Разрешение Примечания
    Тестирование диода
    0,1 мВ

    Напряжение в разомкнутой цепи: 3 В. Для нормальных диодов зуммер издаст один раз. При коротком замыкании зуммер будет издавать длительный звуковой сигнал.
    Защита от перегрузки: 1000 В (среднеквадратичное значение).
    Режим Разрешение Примечания
    Тест на обрыв цепи
    0,1 Ом Условие разрыва цепи: сопротивление превышает 50 Ом. При этом звуковой сигнал выключен. Звуковой сигнал включается при сопротивлении цепи менее 50 Ом (условие целостности цепи)
    Предел измерения Разрешение Точность
    Измерение коэффициента увеличения транзистора
    1000 β 1 β Ib0 (ток базы): около 1.8 мкA;
    Vce (напряжение коллектор-эмиттер): около 2,5 В
    Отображаемое значение увеличения транзистора только для справки.
    Функции Состояние Описание
    Светодиодные индикаторы
    Бесконтактное обнаружение напряжения (NCV) Выключено <36 В
    Включено, красный 50 В ~ 1000 В (красный индикатор мигает от медленного к быстрому)
    Непрерывность Выключено OL
    Включено, красный Нет непрерывности (≥70 Ом)
    Включено, зеленый Непрерывность (<50 Ом)
    Диод Выключено >2 В
    Включено, красный Пробой (<0,12 В)
    Включено, зеленый Проводимость (0,12 В ~ 2 В)
    Напряжение переменного / постоянного тока Выключено ≤1000 В
    Включено, красный >1000 В
    Ток Выключено ≤10 A
    Включено, красный >10 A
    Внутренняя температура при измерении переменного / постоянного тока Выключено Температура в приборе падает до < 40 °C после измерения большого тока.
    Включено, желтый Температура в приборе ≥75 °C после измерения большого тока.
    Параметр Значение
    Общие характеристики
    Максимальное напряжение между входной клеммой и клеммой COM обратитесь к описанию входного напряжения защиты для каждого диапазона
    Защита входных клемм мА / мкА быстродействующий предохранитель 1A 240В, ∅6x25 мм
    Защита входных клемм быстродействующий предохранитель 10A 24В, ∅6x25 мм
    Максимальный дисплей 6000
    Аналоговая полоса 31 сегмент, (скорость преобразования: 30 раз/сек.)
    Частота обновления 2 ~ 3 раза / сек.
    Диапазон Авто / Ручной
    Отображение полярности Авто
    Индикация превышения диапазона OL
    Индикация низкого заряда батареи отображается символ
    Рабочая температура 0 °C ~ 40 °C
    Температура хранения -10 °C ~ 50 °C
    Относительная влажность ≤75% при 0˚C ~ 30˚C; ≤50% при 30˚C ~ 40˚C
    Рабочая высота ≤2000 м
    Электромагнитная совместимость соответствует EN61326-1: 2006 и стандарту EN61326- 2-2: 2006
    Батарея 4 × 1,5В AAA
    Размеры 186 мм × 89 мм × 49 мм
    Вес 400 г
    Стандарт безопасности IEC 61010-1: CAT III 1000В / CAT IV 600В и соответствие стандартам двойной изоляции
    Степень загрязнения 2

  • Комплект поставки UNI-T UT61E+

    № Наименование Количество
    1 Мультиметр цифровой UNI-T UT61E+ 1
    2 Комплект измерительных щупов 1
    3 Разъем адаптера 1
    4 USB-кабель 1
    5 Батарейка AAA 1,5В 4
    6 Руководство по эксплуатации 1

  • Файлы для UNI-T UT61E+

Файлы для UNI-T UT61E+
