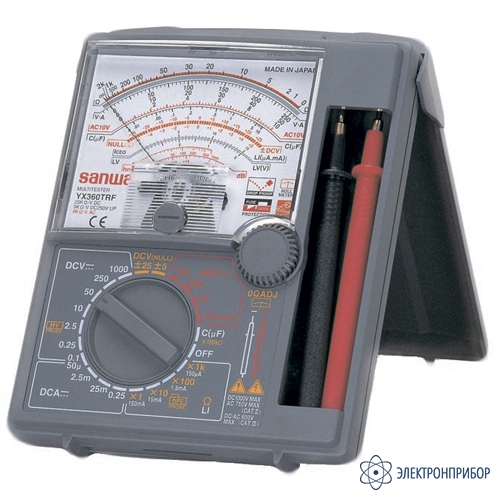

YX-360TRF — мультиметр аналоговый

Код товара: 49404
  • 4-6 дней

    • Гарантия

      2 года

    • Производитель

      SANWA, Япония

    • Артикул

      00392

    Назначение мультиметра аналогового YX-360TRF:

    YX-360TRF - мировой бестселлер среди аналоговых мультиметров. Лицевая панель прибора защищена крышкой, которая также может использоваться в качестве подставки.

    Особенности мультиметра аналогового YX-360TRF:

    • Лицевая панель мультиметра защищена крышкой, которая также может использоваться в качестве подставки;
    • Технологии мультиметра позволяют измерять большое сопротивление (до 200 МОм) при низком тестовом напряжении;
    • Стрелочная измерительная головка тестера противоударная с высокой чувствительностью;
    • Противоударная конструкция – не боится падений на пол;
    • Защита электронной схемы от высокого напряжения по входу (до 230 В эфф.);
    • Высокие электроизоляционные параметры (максимально допустимое напряжение на входе относительно корпуса 3 КВ);
    • Постоянное напряжение: 100 мВ: ±5.0% от шкалы, 250м/2.5/10/50/250/1000 В: ±3.0% от шкалы;
    • Постоянное напряжение переменной полярности ±5 В / ±25 В: ±5.0% от шкалы;
    • Переменное напряжение: 10/50/250/750 В: ±4.0% от шкалы;
    • Постоянный ток: 50мк/2.5м/25м/250 мА: ±5.0% от шкалы;
    • Сопротивление: 2к/20к/200к/2 МОм: ±3.0%, 200 МОм: ±5.0% от измеренного значения;
    • Емкость конденсаторов: 10мкФ;
    • dB: -10 dB ~ +22 dB (10В AC) ~ +62dB;
    • Ток утечки транзисторов;
    • Диодный тест;
    • Высокое напряжение: 0 - 25 KВ (при использовании пробника HV-10T);
    • Коэффициент усиления транзисторов по току: 1 - 1000 (при использовании адаптера HFE-6T).

  • Технические характеристики мультиметра аналогового YX-360TRF:

    Параметр Диапазоны измерения Погрешность Примечание
    Постоянное напряжение 100 мВ ±5% от максимума диапазона Входной импеданс 20 кОм/В
    0,25 В/2,5 В/10 В/50 В ±3% от максимума диапазона
    250 В/1000 В ±3% от максимума диапазона
    Постоянное напряжение переменной полярности ±5 В / ±25 В ±5% от максимума диапазона Входной импеданс 40 кОм/В
    Переменное напряжение 10 В/50 В/250 В/750 В ±4% от максимума диапазона Входной импеданс 9 кОм/В
    30 Гц~100 кГц
    ±3% от максимума диапазона (для диапазона 10 В)
    Переменный ток 50 мкА ±3% от максимума диапазона Без учета сопротивления предохранителя
    Падение напряжения 0,1 В
    2,5 мА/25 мА/0,25 А ±3% от максимума диапазона Без учета сопротивления предохранителя
    Падение напряжения 0.25 В
    Сопротивление 2 кОм/20 кОм/200 кОм/2 МОм (x1/x10/x100/x1к) ±3% от значения Середина шкалы – 20 Ом Макс. значение 2 кОм Тестовое напряжение 3 В
    Сопротивление 200 МОм (x100к) ±5% от значения
    Емкость конденсаторов 10 мкФ - Признак окончания процесса измерения максимальное отклонение стрелки при зарядке конденсатора.
    dB  -10 dB ~ +22 dB (10В AC) ~ +62dB - Входной импеданс 9 кОм/В
    Ток утечки транзисторов 0 ~ 150 мА на диапазоне x1
    0 ~ 15 мА на диапазоне x10
    0 ~ 1,5 мА на диапазоне x100
    0 ~ 150 мкА на диапазоне x1к
    0 ~ 1,5 мкА на диапазоне x100к    		 Ток через щупы
    При использовании высоковольтного пробника
    HV (DC высокое напряжение постоянное 25 кВ Пробник HV-10T
    hFE 1000 при x10 Пробник HFE-6T
    Параметр Значение
    Общие характеристики
    Защита от ударов Стрелочная измерительная головка тестера противоударная, имеет специальную защиту
    Защита от перегрузки Схемы прибора защищены плавким предохранителем. Предельная перегрузка – переменное напряжение 230 В в течение 5 секунд для любого диапазона
    Источник питания Батарея 1,.5 В х 2 R6(IEC) или UM-3
    Внутренний предохранитель 0,5 A/250 В, 5,2 мм х Ø 20 мм
    Условия калибровки 23 ±2°C, относительная влажность 45-75%
    Условия эксплуатации 0 - 40°C, предельная относительная влажность 80%, без конденсации
    Стойкость изоляции Переменное напряжение 3 кВ (1 мин.) между входом и корпусом
    Размеры 159,5 х 129 х 41,5 мм
    Масса около 320 г

  • Комплект поставки YX-360TRF

    № Наименование Количество
    1 Мультиметр аналоговый YX-360TRF 1
    2 Батарея 1
    3 Руководство по эксплуатации 1
