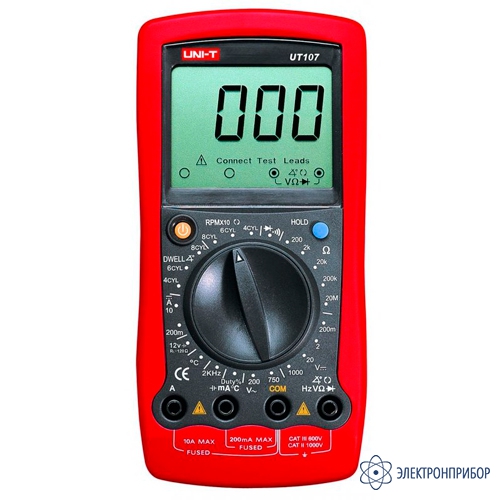

UNI-T UT107 — мультиметр цифровой автомобильный

Код товара: 72174
  • 4-6 дней

    • Гарантия

      6 месяцев

    • Производитель

      UNI-T, Китай

    • Артикул

      UT107

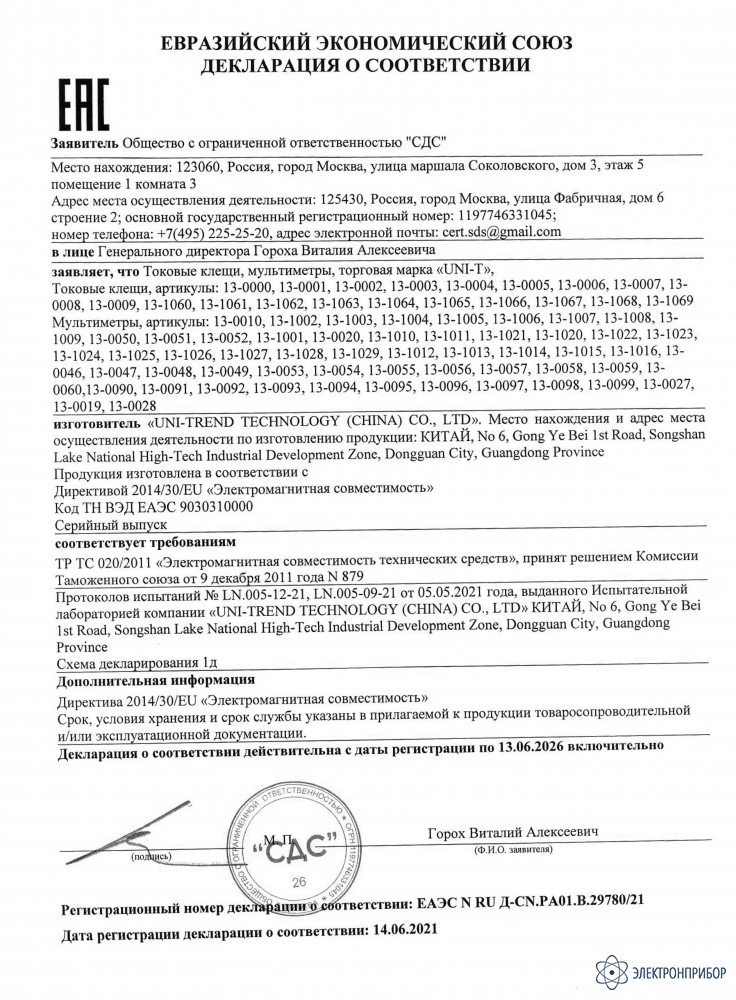

    Сертификаты

    Описание мультиметра цифрового автомобильного UNI-T UT107:

    Автомобильный цифровой мультиметр модели UNI-T UT107 с максимальным отображаемым значением 1999, 3 ¾ разрядным ЖК дисплеем является современным надёжным ручным измерительным прибором. Он сочетает в себе уникальный дизайн внешнего вида с большим ЖК дисплеем, индикатором подключения щупов и полной защитой от перегрузок на всех диапазонах. В дополнение к тестированию УЗСК, скорости вращения и измерению в режиме удержания (HOLD mode), мультиметр предназначен также для измерения постоянного и переменного напряжения, постоянного тока, сопротивления, температуры, тестирования батареи, рабочего цикла, частоты, диодов и непрерывности цепи.

    Особенности мультиметра цифрового автомобильного UNI-T UT107:

    • Постоянное напряжение: 200 мВ / 2 В / 20 В / 1000 В;
    • Переменное напряжение: 200 В / 750 В;
    • Постоянный ток: 200 мА / 10 А;
    • Сопротивление: 200 Ом / 2 кОм / 20 кОм / 200 кОм / 20 МОм;
    • Частота: 2 кГц;
    • Температура: -40°С ~ 1000°С;
    • Коэффициент заполнения: 1% ~ 90%;
    • Разрядность дисплея - до 2000;
    • Тестирование аккумуляторных батарей 12 В;
    • Прозвонка межсоединений со звуковым сигналом, диодный тест;
    • Индикация перегрузки, отрицательной полярности, разряда батареи;
    • Сохранение показаний (HOLD);
    • Измерение угла опережения зажигания и скорости вращения двигателя;
    • Питание: 9 В (6F22 "Крона").

  • Технические характеристики мультиметра цифрового автомобильного UNI-T UT107:

    Предел Разрешение Точность Защита от перегрузок
    Постоянное напряжение
    200 мВ 0.1 мВ ±(0.5%+2) 230 В переменного тока
    2 В 1 мВ 1000 В постоянного тока или 750 В переменного тока
    20 В 10 мВ
    200 В 100 мВ
    1000 В 1 В ±(0.8%+2)
    Входное сопротивление: ~10 Мом
    Переменное напряжение
    200 В 100 мВ ±(0.8%+5) 1000 В постоянного тока или 750 В переменного тока
    750 В 1 В
    Параметр Значение
    Входное сопротивление ~10 Мом
    Частотный диапазон 40 Гц ~ 400 Гц
    Отображается эффективное значение синусоиды
    Предел Разрешение Точность Защита от перегрузок
    Постоянный ток
    200 мА 0.1 мА ±(0.8%+5) Плавкий предохранитель 315 мА, 250 В Ø5х20 мм
    10 А 10 мА ±(1.2%+5) Плавкий предохранитель 10 А, 250 В Ø5х20 мм
    При измерении токов от 5 до 10 А: не более 10 сек непрерывного измерения с интервалом между 2 измерениями не менее 15 мин.
    Сопротивление
    200 Ом 0.1 Ом ±(0.8%+5) 600 Впик
    2 кОм 1 Ом
    20 кОм 10 Ом
    200 кОм 100 Ом
    2 МОм 1 кОм
    20 МОм 10 кОм ±(1.5%+5)
    Диапазон Разрешение Защита от перегрузок
    Диод
    1 мВ 600 Впик
    Параметр Значение
    Напряжение разомкнутой цепи примерно 2.7 В
    Нормальное падение напряжения на кремниевом PN переходе от 500 мВ до 800 мВ
    Диапазон Разрешение Точность Защита от перегрузок
    Тест непрерывности цепи
    1 Ом ±(3%+5) 600 Впик
    Параметр Значение
    Напряжение разомкнутой цепи примерно 2.7 В
    Звуковой сигнал не подается если сопротивление больше 100 Ом. Это означает что цепь разомкнута
    Звуковой сигнал подается непрерывно если сопротивление меньше 10 Ом. Это означает, что непрерывность цепи не нарушена
    Звуковой сигнал может подаваться или не подаваться если сопротивление между 10 Ом и 100 Ом
    Диапазон Разрешение Точность Защита от перегрузок
    12В батарея
    20 В 10 мВ ±(3%+5) Плавкий предохранитель 315 мА, 250 В Ø5х20 мм
    В данном мультиметре имеется встроенное нагрузочное сопротивление 120 Ом /2 Вт. Отображаемое на дисплее измеренное значение – это значение на нагруженной батарее
    Диапазон Разрешение Точность
    Температура
    -40°C~1000°C 1°C -40°C~0°C: ±(3%+9)
    0°C~400°C: ±(1%+7)
    400°C~1000°C: ±(2%+10)
    Защита от перегрузок: плавкий предохранитель 315 мА, 250 В Ø5х20 мм
    Диапазон Разрешение Защита от перегрузок
    Частота
    2 кГц 1 Гц ±(2%+5)
    Параметр Значение
    Защита от перегрузок 600 Впик
    Уровень запуска измерений (автомобильный сигнал) ≥10 В по фронту импульса, ширина импульса ≥0.5 мс
    Уровень запуска измерений (обычный сигнал) ≥100 мВ; если частота ≤ 100 Гц: ≥200 мВ
    Диапазон Разрешение Защита от перегрузок
    Рабочий цикл
    1%~90% 0.1% Автомобильный сигнал (уровень запуска ≥10 В): (4%+5)
    10%~90% Обычный сигнал (уровень запуска ≥500 мВ): только справочно
    Тип двигателя Разрешение Точность Защита от перегрузок
    Измерение угла прерывателя
    4-х цилиндровый 0.10 ±(3%+5) 600 Впик
    6-х цилиндровый
    8-х цилиндровый
    Уровень запуска измерений: ≥10 В по фронту импульса, ширина импульса ≥0.5 мс.
    Измерение оборотов (скорости вращения)
    4-х цилиндровый 10 оборотов/мин. ±(3%+5) 600 Впик
    6-х цилиндровый
    8-х цилиндровый
    Параметр Значение
    Уровень запуска измерений ≥10 В по фронту импульса, ширина импульса ≥0.5 мс
    Максимальная измеряемая скорость вращения 10000 об/мин.
    Скорость вращения Отображаемое значение х 10
    Параметр Значение
    Общие характеристики
    Гнездо mA°C Плавкий предохранитель 315мА, 250В Ø5х20мм
    Гнездо А Плавкий предохранитель 10А, 250В Ø5х20мм
    Скорость измерений Обновление значений 2-3 раза в секунду
    Максимальное отображаемое на дисплее значение 1999
    Тип батареи 1 шт. 9 В типа NEDA1604 or 6F22 или 006P
    Электромагнитная совместимость в радио-поле 1В/м, общая точность=указанная точность +5% диапазона; в радио-поле более 1В/м, точность не определена
    Индикация разряда батареи символ на ЖК-дисплее
    Отрицательное значение Символ «—» (минус) на дисплее
    Перегрузка 1 на дисплее
    Выбор диапазонов ручной
    Полярность отображается автоматически
    Рабочая температура 0ºC ~ 40ºC
    Температура хранения -10ºC ~ 50ºC
    Относительная влажность ≤75% при 0°C-30°C; ≤50% при 31-40°C
    Высота над уровнем моря рабочая до 2000 м, хранения до 10000 м
    Стандарт IEC61010 CAT II 600 В, CAT III 600В по стандарту на перегрузки и двойную изоляцию
    Размеры (ДхШхВ) 179 х 88 х 39 мм
    Вес 380 г (включая чехол и батарею)

  • Комплект поставки UNI-T UT107

    № Наименование Количество
    1 Мультиметр цифровой автомобильный UNI-T UT107 1
    2 Комплект измерительных щупов 1
    3 Термопара с точечным пробником 1
    4 Чехол 1
    5 Батарея 9В (NEDA 1604, 6F22 или 006P) 1
