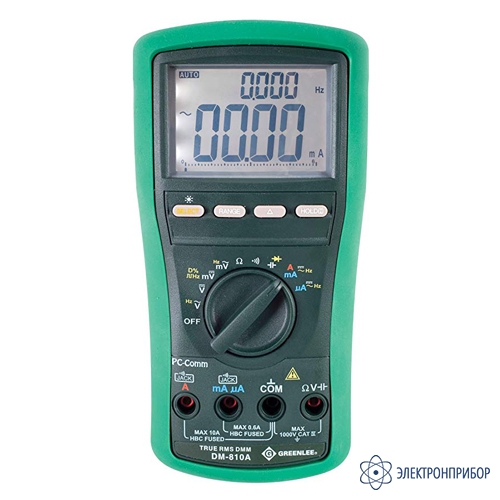

DM-810A — профессиональный цифровой мультиметр

Код товара: 50880
  • 35059-13
    Профессиональный цифровой мультиметр DM-810A Профессиональный цифровой мультиметр DM-810A Профессиональный цифровой мультиметр DM-810A

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      35059-13 до 21.02.2023

    • Производитель

      Greenlee Textron, США

    • Артикул

      GT-DM-810A

    Сертификаты

    Назначение профессионального цифрового мультиметра DM-810A:

    DM-810A - профессиональный цифровой мультиметр для диагностики электрических цепей с высокой точностью. Он имеет богатые функциональные возможности и позволяет выполнить множество сложных инженерных задач.

    Мультиметр DM-810A способен провести измерения:

    • напряжение переменного и постоянного тока;
    • переменный и постоянный ток;
    • возможность измерения переменного тока до 400А бесконтактным способом при помощи опции GT-CMA-40;
    • частота;
    • емкость;
    • сопротивление;
    • коэффициент заполнения сигналов логического уровня;
    • прозвонка контактов и проверка диодов.

    Сервисные функции профессионального цифрового мультиметра DM-810A:

    • измерение среднеквадратического значения True RMS;
    • фиксация пиковых значений;
    • функция удержания результатов измерений;
    • режим относительного нуля;
    • аналоговая гистограмма;
    • автоматический и ручной выбор пределов измерения;
    • подсветка дисплея;
    • автоотключение;
    • связь с ПК.

    При помощи программного обеспечения DMSC-9U (опция) возможна передача результатов измерения на ПК для сохранения или дополнительной обработки (построение графиков и таблиц).

  • Технические характеристики профессионального цифрового мультиметра DM-810A:

    Точность
    Диапазон/Частота 50 - 60 Гц 40 - 500 Гц 500 Гц - 1 кГц 1 - 3 кГц 3 - 20 кГц
    Напряжение переменного тока
    0 - 60 мВ ± (0,5% + 0,03 мВ) ± (0,8% + 0,04 мВ) ± (2,0% + 0,03 мВ) ± (2,0% + 0,03 мВ) ± (2,0% + 0,03 мВ)
    60 - 600 мВ ± (0,5% + 0,3 мВ) ± (0,8% + 0,4 мВ) ± (2,0% + 0,3 мВ) ± (2,0% + 0,3 мВ) ± (2,0% + 0,3 мВ)
    600 мВ - 9,999 В ± (0,5% + 0,003 В) ± (1,0% + 0,004 В) ± (1,0% + 0,004 В) ± (3,0% + 0,004 В) 3 дБ
    9,999 - 99,99 В ± (0,5% + 0,03 В) ± (1,0% + 0,04 В) ± (1,0% + 0,04 В) ± (3,0% + 0,04 В) 3 дБ
    99,99 - 999,9 В ± (0,5% + 0,3 В) ± (2,0% + 0,4 В) ± (2,0% + 0,4 В) ± (3,0% + 0,4 В) Не указывается
    Диапазон Погрешность
    Напряжение постоянного тока
    0 - 60 мВ ± (0,12% + 0,02 мВ)
    60 - 600 мВ ± (0,06% + 0,2 мВ)
    600 мВ - 9,999 В ± (0,08% + 0,002 В)
    9,999 - 99,99 В ± (0,08% + 0,02 В)
    99,99 - 999,9 В ± (0,08% + 0,2 В)
    Погрешность Номинальная нагрузка
    Диапазон/Частота 50 - 60 Гц 40 Гц - 1 кГц для всех частот
    Переменный ток
    0 - 600 мкА ± (0,6% + 0,3 мкА) ± (0,8% + 0,4 мкА) 0,08 мВ/мкА
    600 - 6000 мкА ± (0,6% + 3 мкА) ± (0,8% + 4 мкА)
    6000 мкА - 60 мА ± (0,6% + 0,3 мА) ± (0,8% + 0,04 мА) 2,1 мВ/мА
    60 - 600 мА ± (1,0% + 0,3 мА) ± (1,0% + 0,4 мА)
    600 мА - 6 А ± (0,8% + 0,006 А) ± (0,8% + 0,006 А) 0,02 В/А
    6 - 10 А ± (0,8% + 0,06 А) ± (0,8% + 0,06 А)
    Измерение переменного тока величиной от 10 A до 20 A допускается в течение 30 секунд с 5-ти минутными перерывами на охлаждение.
    Диапазон Погрешность Номинальная нагрузка
    Постоянный ток
    0 - 600 мкА ± (0,2% + 0,4 мкА) 0,08 мВ/мкА
    600 - 6000 мкА ± (0,2% + 4 мкА)
    6000 мкА - 60 мА ± (0,2% + 0,04 мА) 2,1 мВ/мА
    60 - 600 мА ± (0,2% + 0,4 мА)
    600 мА - 6 А ± (0,2% + 0,004 А) 0,02 В/А
    6 - 10 А ± (0,2% + 0,04 А)
    Измерение постоянного тока величиной от 10 A до 15 A допускается в течение 30 секунд с 5-ти минутными перерывами на охлаждение.
    Функция Чувствительность (синусоидальный сигнал RMS Диапазон
    Частота линейного уровня
    60 мВ 40 мВ 15,00 Гц - 50,00 кГц
    600 мВ 60 мВ
    9,999 В 2,5 В 15,00 Гц - 10,00 кГц
    99,99 В 25 В
    999,9 В 100 В
    600,0 мкА 45 мкА 15,00 Гц - 3,00 кГц
    6000,0 мкА 600 мкА
    60,0 мА 40 мА
    600,0 мА 60 мА
    6,0 А 4 А
    10,0 А 6 А
    Диапазон Погрешность Типовое напряжение холостого хода
    Сопротивление
    0 - 600 Ом ± (0,1% + 0,3 Ом) 1,2 В постоянного тока
    600 Ом - 6 кОм ± (0,1% + 0,003 кОм)
    6 - 60 кОм ± (0,1% + 0,03 кОм)
    60 - 600 кОм ± (0,1% + 0,3 кОм)
    600 кОм - 6 МОм ± (0,1% + 0,003 МОм)
    6 - 60 МОм ± (0,1% + 0,05 МОм)
    Параметр Значение
    Проверка целостности цепи
    Пороговое значение появления тонального сигнала 20 - 300 Ом
    Время реакции менее 100 мс
    Диапазон Погрешность
    Емкость
    0 - 60 нФ ± (0,8% + 0,03 нФ)
    60 - 600 нФ ± (0,8% + 0,3 нФ)
    600 нФ - 6 мкФ ± (1,0% + 0,003 мкФ)
    6 - 60 мкФ ± (2,0% + 0,03 мкФ)
    60 - 600 мкФ ± (3,5% + 0,5 мкФ)
    600 мкФ - 6 мФ ± (5,0% + 0,005 мФ)
    6 - 25 мФ  ± (6,5% + 0,05 мФ)
    Параметр Значение
    Проверка диодов
    Диапазон измерения 2,0 В
    Типовой ток тестирования 0,4 мА
    Напряжение холостого хода менее 3,5 В
    Погрешность 1,0% + 0,001 В
    Диапазон Погрешность
    Погрешность для диапазонов измерения частоты
    99,99 Гц ± (0,04% + 0,04 Гц)
    999,9 кГц ± (0,04% + 0,4 Гц)
    9,999 кГц ± (0,04% + 0,004 кГц)
    Параметр Значение
    Частота - логический уровень
    Диапазон измерения 5,00 Гц - 1,000 МГц
    Погрешность ± (0,004% + 4 единицы)
    Чувствительность 2,5 В (прямоугольный сигнал)
    Коэффициент заполнения
    Диапазон  0,00% - 100%
    Погрешность ± (3 единицы/кГц + 2 единицы)
    Частота выходного сигнала 5 Гц - 10 кГц
    Общие характеристики
    Параметр Значение
    Дисплей
    Количество отсчетов 9999
    Частота обновления 5 р/сек
    Аналоговая гистограмма 41 сегмент
    Условия эксплуатации
    Температура, °C 0 - 45
    Влажность 0 - 80% (без конденсации)
    Высота над уровнем моря не более 2000 м
    Другие характеристики
    Питание батарея 9В
    Безопасность IEC61010-1, Cat IV 1000V

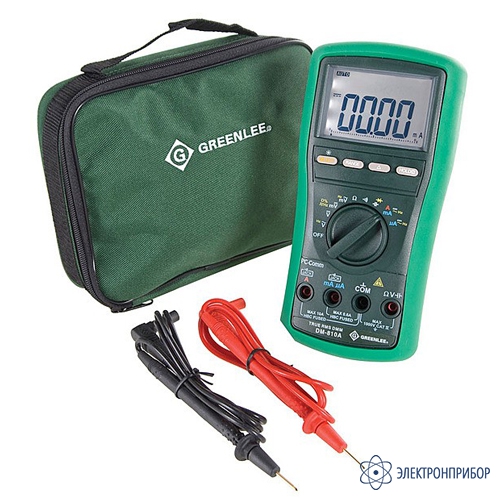

  • Комплект поставки DM-810A

    № Наименование Количество
    1 Профессиональный цифровой мультиметр DM-810A 1
