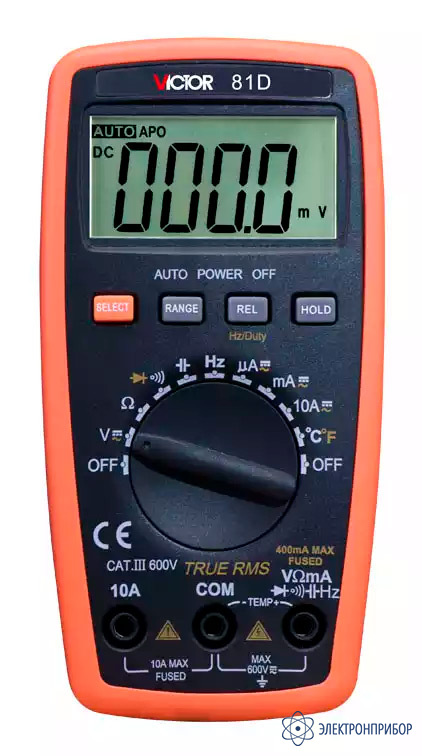

Victor 81D — мультиметр цифровой

Код товара: 39966
  • Описание мультиметра цифрового Victor 81D:

    Мультиметр цифровой Victor 81D является многофункциональным прибором с ручным выбором режимов измерений с помощью переключателя и входными утепленными в корпус гнездами колонкового типа. Мультиметр представляет собой надежный компактный цифровой прибор с батарейным питанием.

    Мультиметр Victor 81D имеет функции измерения постоянного или переменного напряжения (DCV/ACV), постоянного или переменного тока (DCA/ACA), сопротивления (R), емкости конденсаторов (C), температуры (t), частоты (скважности), проверки диодов и прозвонки цепей. Аналого-цифровой преобразователь с двойным интегрированием делает этот мультиметр точным и надежным инструментом.

    Для улучшения чтения показания в мультиметре Victor 81D применен большой жидкокристаллический дисплей 4 разряда ( максимальная индикация «3999») и высотой знаков 18,9 мм. Функция фиксации текущего значения (HOLD) и защита от перегрузки делают эксплуатацию этого мультиметра более удобной и безопасной.

    Если органы управления мультиметра Victor 81D не используются в течение 15 минут, то в целях энергосбережения ресурса батарей питания прибора автоматически выключается (функция Автовыключение питания). Мультиметр имеет защитный чехол (холстер) для защиты от механических воздействий и крепления измерительных проводов, а также откидную подставку-упор на задней панели для удобства установки прибора на рабочем месте.

  • Технические характеристики мультиметра цифрового Victor 81D:

    Предел Разрешение Погрешность
    ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ
    400 мВ 0,1 мВ ±(0,5% + 4* k)
    4 В 1 мВ
    40 В 10 мВ
    400 В 100 мВ
    600 В 1 В ±(1,0% + 4* k)
    Защита измерительного входа: 600 В постоянное; 600 В ср. кв.
    Входное сопротивление: не менее 40 МОм для предела 400 мВ; 100 МОм для остальных пределов
    ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ
    4 В 1 мВ ±(0,8% + 6* k)
    40 В 10 МВ
    400 В 100 мВ
    600 В 1 В ±(1,0% + 6* k)
    Защита измерительного входа: 600 В постоянное; 600 В ср. кв.
    Входной импеданс: 10 МОм/ 100 пФ.
    Измерение ср. кв. значения (СКЗ): – сигнал напряжения синусоидальной формы (RMS). Полоса рабочих частот: 50...200 Гц
    ИЗМЕРЕНИЕ ПОСТОЯННОГО ТОКА
    Предел Разрешение Погрешность Допустимое падение напряжения (максимальное измеряемое)
    400 мкА 0,1 мкА ±(1,0% + 10* k) Не более 0,4 мВ на диапазоне «мА»
    4000 мкА 1 мкА
    40 мА 100 мкА
    400 мА 100 мкА
    10 А 10 мА ±(1,2% + 10* k) 100 мВ на диапазоне «А»
    Максимальный входной ток 10А (не более 15 сек).
    Защита входа: макс. напряжение 600 В ср. кв.
    Защита от перегрузки: безинерционный предохранитель 0,4А/ 250В (самовосстанавливающийся); 10 А / 250 В.
    Измерение ср. кв. значения (СКЗ): – сигна л тока синусоидальной формы (RMS).
    ИЗМЕРЕНИЕ ПЕРЕМЕННОГО ТОКА
    400 мкА 0,1 мкА ±(1,0% + 10* k) Не более 0,4 мВ на диапазоне «мА»
    4000 мкА 1 мкА
    40 мА 100 мкА
    400 мА 100 мкА
    10 А 10 мА ±(1,2% + 10* k) 100 мВ на диапазоне «А»
    Защита от перегрузки: безинерционный предохранитель 0,4А/ 250В (самовосстанавливающийся) ; 10 А / 2 50 В.
    Измерение ср. кв. значения (СКЗ): – сигнал тока синусоидальной формы ( RMS ). Полоса рабочих частот: 50...200 Гц
    ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ
    Предел Разрешение Погрешность Защита измерительного входа
    400 Ом 0,1 Ом ±(0,8% + 5* k) 250 В ср. кв.
    4 кОм 1 Ом ±(0,8% + 4* k)
    40 кОм 10 Ом
    400 кОм 100 Ом
    4 МОм 1 кОм
    40 МОм 10 кОм ±(1,2% + 10* k)
    Напряжение на разомкнутых концах примерно 200 мВ (Uхх) .
    При измерении на пределе «400 Ом» – измерьте собственное сопротивление подключенных измерительных проводов, а затем вычитайте это значение из показаний прибора при подключении к объекту тестирования (из результатов последующих измерений).
    ИСПЫТАНИЕ P-N ПЕРЕХОДОВ И ЗВУКОВОЙ ПРОЗВОНКИ ЦЕПЕЙ
    Предел Разрешение Погрешность Максимальный тестовый ток Максимальное напряжение на открытых концах
    10 мВ ±(1,5% + 5* k)* 0,5 мА 0,5 В
    *При падении напряжения в пределах от 0,5 В. Защита измерительного входа – макс. 250 В ср. кв.
    Срабатывание звукового сигнала при сопротивлении менее 50 Ом. Время срабатывания приблизительно 100 мс.
    Примечание: в режиме звукового прозвона цепи зумме р обязательно включается при сопротивлении цепи, не превышающем указанное значение. При сопротивлении цепи более 150-200 Ом зуммер обязательно выключается. В переходной зоне наличие или отсутствие звукового сигнала зависит от индивидуальных особенностей к онкретного прибора.
    ИЗМЕРЕНИЕ ЕМКОСТИ
    Предел Разрешение Погрешность Защита измерительного входа
    4 нФ 1 пФ ±(5,0% + 90* k) 250 В ср. кв.
    40 нФ 10 пФ ±(3,5% + 8* k)
    400 мкФ 100 пФ
    4 мкФ 1 нФ
    40 мкФ 10 нФ
    100 мкФ 100 нФ ±(5,0% + 8* k)
    ИЗМЕРЕНИЕ ЧАСТОТЫ
    Предел Разрешение Чувствительность Погрешность Защита измерительного входа
    1 Гц 0,001 Гц 0,7 В ср. кв. ±(0,5% + 10* k) 250 В ср. кв.
    10 Гц 0,01 Гц
    100 Гц 0,1 Гц
    1000 Гц 1 Гц
    10 кГц 10 Гц
    100 кГц 100 Гц
    1 МГц 1 кГц
    30 МГц 10 кГц 1 В ср. кв.
    ИЗМЕРЕНИЕ СКВАЖНОСТИ/DUTY
    Диапазон значений Разрешение Чувствительность Погрешность Защита измерительного входа
    0,01%...99,9% 0,1 В 0,7 В ср. кв. - 250 В ср. кв.
    ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ
    Диапазон Погрешность Тип датчика
    -20 °C...+400 °C ±(1,0% + 40 е.м.р.) К-типа
    +401 °C... +1000 °C ±(1,5% + 15 е.м.р.)
    ВНИМАНИЕ! Не допускается подача напряжения на измерительный вход прибора при выбранной этой функции измерения
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Разрядность цифровой шкалы 4 разярда (3 3/4)
    Максимально индуцируемое число 3999
    Базовая погрешность (DVC) ± 0,5%
    Скорость измерения, изм./с 3
    Индикация перегрузки "OL", "-OL"
    Источник питания 2 х 1,5 В (тип ААА)
    Срок службы источника питания, ч 150
    Дисплей ЖК
    Габаритные размеры (ШхВхГ), мм 74х145х36
    Масса (с батареей), г 190
    Условия эксплуатации 0 °C ...+40 °C, относительная влажность ≤70 %
    Условия хранения -10 °C ...+50 °C, относительная влажность ≤80 %
  • Комплект поставки Victor 81D

    Наименование Количество
    1 Мультиметр Victor 81D 1
    2 Измерительные провода (красный/черный) (до 10А) 2
    3 Термодатчик К-типа (с коннекторами «банан» 4мм) 1
    4 Защитный чехол (съемный холстер) 1
    5 Источник питания 2 х 1,5 В (тип ААА) 1
    6 Руководство по эксплуатации 1
