В7-63/1, В7 63/1, В763/1, В7-63 1, В7-63-1, B7-63/1, B7 63/1, B763/1, B7-63 1, B7-63-1

Мультиметры портативные (тестеры)

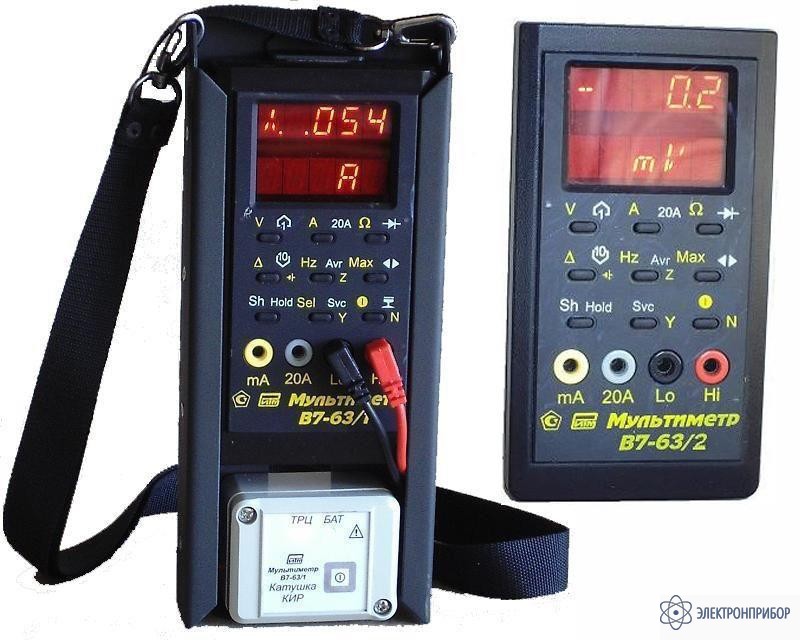

В7-63/1 КИР — мультиметр

Код товара: 33653
  • 36977-08

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      36977-08 до 16.11.2027

    • Единый реестр РРП

      РЭ-1986/20

    • Реестр промышленной продукции РФ

      1871\13\2020

    Сертификаты

    Назначение мультиметра В7-63/1 КИР

    Новый модернизированный мультиметр В7-63/1 КИР предназначен для замены мультиметра В7-63 и преобразователя тока А9-1. Отличается улучшенными параметрами мультиметра (расширяется диапазон измерений, повышенной точностью, быстродействием меньшими габаритами).

    Прибор В7-63/1 КИР обеспечивают измерение напряжения и силы постоянного тока, среднеквадратического значения (СКЗ) напряжения и силы сигналов переменного тока несинусоидальной формы, среднеквадратического значения суммы постоянной и переменной составляющей, сопротивления, частоты, «прозвонки» электрической цепи.

    Мультиметр В7-63/1 КИР обеспечивает:

    • напряжение постоянного тока 0.0001…600 В
    • СКЗ переменного напряжения и суммы постоянного и переменного напряжения 0.001…450 В частотой 5 Гц – 100 кГц
    • силы постоянного тока (режим DCI) 0.1 мА…20 А
    • СКЗ силы переменного тока и суммы силы постоянного и переменного тока 1 мА…20 А частотой 5 Гц –10 кГц
    • сопротивление в диапазоне 0.1 Ом…12 Мом
    • "прозвонку" (диодный тест) электрической цепи с измерением падения напряжения от 1 мВ…4 В
    • частота сигналов переменного тока от 5 Гц…100 кГц
    • силы постоянного, СКЗ переменного тока и суммы постоянного и переменного токов в рельсовой цепи или проводе без разрыва цепи в диапазоне от 0.01…420 А с помощью токовых датчиков (только переменного тока) или токовых клещей с коэффициентом преобразования 1 мВ/А или 10 мВ/А
    • напряжение и силу амплитудно-манипулированных кодовых сигналов типа З, Ж, КЖ постоянного тока и переменного тока частотой 25, 50, 75 Гц без учета пауз между импульсами (максимальное значение)
    • измерение напряжения и силы переменного тока непрерывных и АМ, ФМ, ЧМ сигналов рельсовых цепей в селективном режиме в диапазоне частот от 25 до 5555 Гц. В селективном режиме измерения должны производиться без учета пауз на частотах 25, 50, 75 Гц и с учетом пауз –  на остальных.

    Обработка измеренных данных В7-63/1 КИР

    • вычисление абсолютного отклонения относительно опорного уровня (компенсация начального значения);
    • усреднение по алгоритму цифрового фильтра низких частот (два средний и медленный фильтр)
    • выделение максимального значения (амплитуды манипулированных сигналов)
    • регистрация максимальных, средних и минимальных показаний
    • вычисление и индикация текущего уровня заряда аккумулятора (определяется в зависимости от напряжения и температуры)

  • Технические характеристики мультиметра В7-63/1 КИР

    Поддиапазон измерения в значениях отображаемой шкалы Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 1) Дополнительные данные
    DCV ±000.0 – 600.0 мВ 0.2 + 2 Входное сопротивление 1 МОм
    ±0.601 – 6.000 В 0.2 + 2
    ±06.01 – 60.00 В 0.2 + 2
    ±060.1 – 600.0 В 0.3 + 2
    ACV 5 – 20 Гц DC, .02 – 10 кГц 10 – 30 кГц 30 – 50 кГц 50 – 100 кГц Входное сопротивление 1 МОм
    01.00 – 40.00 мВ 1 + 20 0.5 + 20 1 + 20 2 + 20 -
    040.1 – 400.0 мВ 1 + 5 0.5 + 5 1 + 5 2 + 5 4 + 5
    0.401 – 4.000 В 1 + 3 0.5 + 2 1 + 2 2 + 3 4 + 3
    04.01 – 40.00 В 1 + 3 0.5 + 2 1 + 2 2 + 3 4 + 3
    040.1 – 450.0 В 1 + 3 0.5 + 2 - - -
    DCV+ACV   010.0 – 400.0 мВ 1 + 5 0.5 + 5 1 + 5 2 + 5 4 + 5
    0.401 – 4.000 В 1 + 3 0.5 + 2 1 + 2 2 + 3 4 + 3
    04.01 – 40.00 В 1 + 3 0.5 + 2 1 + 2 2 + 3 4 + 3
    040.1 – 500.0 В 1 + 3 0.5 + 2 - - -
    DCI ±000.0 – 400.0 мВ 0.25 + 2 Шунт 0.1 Ом
    ±0.401 – 2.200 А 0.5 + 2
    ±02.01 – 22.00 A 0.5 + 2 Шунт 0.005 Ом
    ACI 01.00 – 40.00 мA DC, 0.005 – 1 кГц 1 – 10 кГц Шунт 0.1 Ом
    040.1 – 400.0 мA 1 + 3 (1 + 0.25∙f) + 32)
    0.401 – 2.200 A
    00.10 – 22.00 A Шунт 0.005 Ом
    DCI + ACI 010.0 – 400.0 мA 1 + 3 (1 + 0.25∙f) + 32) Шунт 0.1 Ом
    0.401 – 2.200 A
    00.10 – 22.00 A Шунт 0.005 Ом
    R 000.0 – 400.0 Ω 0.5 + 2 Iизм = 1 мА
    0.401 – 4.000 kΩ 0.5 + 2
    04.01 – 40.00 kΩ 0.5 + 2 Iизм < 25 мкА
    400.1 – 600.0 kΩ 0.5 + 2
    0.601 – 4.000 MΩ (0.5+R[MΩ]) + 0**
    04.01 – 12.00 MΩ (0.5+R[MΩ]) + 0**
    -►|- 0.000 – 4.000 В 0.5 + 2 При токе 1 мА
    .02 – 10 кГц 40 – 400 Гц 0.02 – 1 кГц 1 – 6 кГц
    ACI 0.010 – 4.000 A   1 + 20 - 5 + 20 10 + 20 100 мВ/А
    04.01 – 20.00 A 1 + 5 - 5 + 10 10 + 10
    0.010 – 4.000 A   1 + 20 5 + 20 - - 10 мВ/А
    04.01 – 42.00 A 1 + 5 5 + 20 - -
    00.10 – 40.00 A   1 + 20 5 + 20 - - 1 мВ/А
     40.1 – 420.0 A 1 + 5 5 + 20 - -
    DCI+ ACI 00.10 – 42.00 A 1 + 5 5 + 20 - - 10 мВ/А
    001.0 – 420.0 A 1 + 5 5 + 20 - - 1 мВ/А
    F 05.00 – 99.99 Гц 0.05 + 2 В режимах ACV и ACI при уровне более 10 % предела
    100.0 – 999.9 Гц 0.05 + 1
    1000 – 9999 Гц 0.05 + 1
    10.00 – 99.99 кГц 0.05 + 1
    Максимум (кодо-импульсных последовательностей)  DC:1 + 3AC: 1.5 + 3  AC+Sel: 2 + 3 (дополнительная погрешность) Напряжения до 100 В и силы тока до 10 А
    Режимы с селектором 6) 4 + 0 (дополнительная погрешность )
    1) Сумма относительной погрешности и единиц младшего разряда отображаемой шкалы. 2) Значение погрешности зависит от частоты f, выраженной в килогерцах.

    Другие технические характеристики мультиметра В7-63/1 КИР

    • выбор режимов и сервисных функций с помощью контекстного меню
    • высокоэффективный светодиодный индикатор с регулируемой яркостью (от 10 до 100 %)
    • выбор схем сохранения энергии (автоматического уменьшения яркости и отключения при отсутствии управляющих воздействий)
    • редактирование списка частот селектора (включить или исключить из меню)
    • установка и запоминание при отключении последнего режима работы и всех настроек пользователя
    • ручной и автоматический выбор пределов измерения
    • интерфейс с компьютером для управления, считывания данных, калибровки и поверки
    • литиевый аккумулятор и встроенное автоматическое зарядное устройство предельно упрощает обслуживание прибора (достаточно включить в сеть на любое время, не меньше чем требуется для последующего использования)
    • питание от сети и заряд аккумулятора с помощью сетевого адаптера питания, который также выполняет функцию интерфейса RS232C  для подключения к компьютеру
    • время непрерывной работы не менее 8 часов  (в режиме индикации с яркостью до 40 %) при использовании аккумулятора емкостью 700 мА-часов

    Рабочие условия эксплуатации мультиметра В7-63/1 КИР:

    • температура окружающего воздуха от минус 30 до 50 oС
    • относительная влажность до 90 % при  до 30 oС
    • атмосферное давление 400-800 мм. рт.ст.

    Масса прибора не превышает 0.4 кг
    Габаритные размеры прибора - 152 х 83 х 33 мм
    Наработка на отказ не менее 15000 ч

  • Комплект поставки В7-63/1 КИР

    Наименование Количество
    Мультиметр В7-63/1 КИР 1

  • Дополнительная комплектация В7-63/1 КИР
