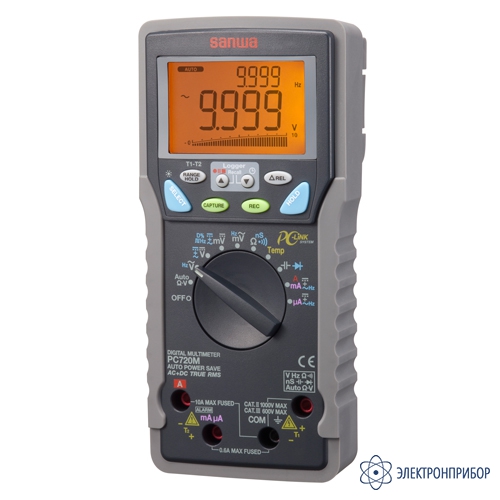

PC720M — мультиметр

Код товара: 49869
    • Гарантия

      24 месяца

    • Производитель

      SANWA, Япония

    • Артикул

      00403

    Особенности мультиметра PC720M:

    • Разрядность шкалы мультиметра: 9999 отсчетов;
    • Базовая погрешность измерения ±0.06%;
    • Среднеквадратичное измерение напряжения и тока True RMS;
    • Встроенная память на 87328 отсчетов для автономных измерений;
    • Бесконтактное измерение тока в комплекте с опционным адаптером CL-20D, CL-22AD;
    • Постоянное напряжение: 60.00mV: ±0.12%, 600.0mV: ±0.06%, 10.000/100.00/1000.0V: ±0.08%;
    • Переменное напряжение: 60.00m/600.0m/10.000/100.00/1000.0V: ±0.5%;
    • Постоянный ток: 600.0μ/6000μ/60.00m/600.0m/6.000/10.000A: ±0.2%;
    • Переменный ток: 600.0μ/6000μ/60.00mA: ±0.6%, 600.0mA: ±1.0%, 6.000/10.000A: ±0.8%;
    • Сопротивление: 600.00Ω/6.000K/60.00K/600.0KΩ: ±0.1%, 6.000MΩ: ±0.4%, 60.00MΩ: ±1.5%, 100.00nS: ±0.8%;
    • Емкость: 60.00n/600.0nF: ±0.8%, 6.000μF: ±1.0%, 60.00μF: ±2.0%, 600.0μF: ±3.5%, 6.000mF: ±5.0%, 25.00mF: ±6.5%;
    • Частота: 5.000Hz – 1.000MHz: ±0.03%;
    • Температура: -50°С ~ 1000°С: ±0.3%;
    • Диодный тест;
    • Прозвонка соединений;
    • Удержание показаний DATA HOLD;
    • Режим MAX/MIN;
    • Автоматическая компенсация сопротивления щупов;
    • Оптически изолированный USB-интерфейс для связи с компьютером;
    • Двойной цифровой дисплей;
    • Графическая шкала, 60 обновлений в секунду;
    • Подсветка дисплея Автовыключение (примерно через 30 мин. простоя);
    • Чехол;
    • Усовершенствованное программное обеспечение SANWA PC set H совместимо с Windows 7 (опция).
  • Технические характеристики мультиметра PC720M:

    Диапазон Погрешность
    Постоянное напряжение только на основном индикаторе
    60.00 мВ ±(0.12 % пкз + 2 емр)
    600.0 мВ ±(0.06 % пкз + 2 емр)
    9.999, 99.99, 999.9 В ±(0.08 % пкз + 2 емр)
    Постоянное/переменное напряжение на двух индикаторах
    60.00, 600.0 мВ
    9.999, 99,99, 999.9 В
    ±(0.7 % пкз + 6 емр)
    Импеданс входа: 10 МОм, 80 пФ, типовое (130 пФ для диапазонов 600.0 мВ и 60.00 мВ, типовое)
    Постоянное напряжение для функции автоматического выбора измерения
    9.999, 99,99, 999.9 В ±(0.5 % пкз + 3 емр)
    Порог чувствительности для постоянного напряжения: отрицательное от минус 1.0 В и положительное от плюс 1.5 В до номинала.
    Входной импеданс:
    начальный: около 3 кОм, 270 пФ;
    при показании свыше 50 В (типовое) входной импеданс резко возрастает.
    Значение входного импеданса в зависимости от показания мультиметра:
    18 кОм при 100 В,
    125 кОм при 300 В,
    320 кОм при 600 В,
    500 кОм при 1000 В.
    Переменное напряжение/частота на двух индикаторах
    от 50 до 60 Гц
    60.00, 600.0 мВ,
    9.999, 99.99, 999.9 В
    ±(0.5 % пкз + 3 емр)
    от 40 до 500 Гц
    60.00, 600.0 мВ ±(0.8 % пкз + 4 емр)
    9.999, 99.99 В ±(1.0 % пкз + 4 емр)
    999.9 В ±(2.0 % пкз + 4 емр)
    от 500 Гц до 1 кГц
    60.00 мВ, 600.0 мВ ±(2.0 % пкз + 3 емр)
    9.999, 99.99 В ±(1.0 % пкз + 4 емр)
    999.9 В ±(2.0 % пкз + 4 емр)
    от 1 до 3 кГц
    60.00, 600.0 мВ ±(2.0 % пкз + 3 емр)
    9.999, 99.99, 999.9 В ±(3.0 % пкз + 4 емр)
    от 3 до 20 кГц
    60.00*, 600.0 мВ* ± (2.0 % пкз + 3 емр)
    9.999**, 99.99 В ±3 дБ
    999.9 В не нормируется
    Импеданс входа: 10 МОм, 80 пФ, типовое (130 пФ, типовое, для диапазонов 600.0 мВ и 60.00 мВ)
    Остаточное показание: меньше 5 емр при коротком замыкании щупов.
    * погрешность указана для показания от 30 до 100 % диапазона;
    ** от 3 до 15 кГц.
    Постоянное/переменное напряжение, сумма компонент постоянное и переменное напряжение/переменное напряжение на двух индикаторах
    от 50 до 60 Гц
    60.00, 600.0 мВ
    9.999, 99.99, 999.9 В
    ±(0.7 % пкз + 6 емр)
    от 40 Гц до 1 кГц
    60.00, 600.0 мВ ±(1.0 % пкз + 6 емр)
    9.999, 99.99, 999.9 В ±(2.2 % пкз + 6 емр)
    от 1 до 20 кГц
    60.00*, 600.0 мВ* ±(2.2 % пкз + 6 емр)
    9.999**, 99.99 В ±3 дБ
    999.9 В не нормируется
    Импеданс входа: 10 МОм, 80 пФ, типовое (130 пФ, типовое, для диапазонов 600.0 мВ и 60.00 мВ).
    * погрешность указана для показания от 30 до 100 % диапазона;
    ** от 3 до 15 кГц.
    Переменное напряжение для функции автоматического выбора измерения
    от 50 до 60 Гц
    9.999, 99,99, 999.9 В ±(1.0 % пкз + 4 емр)
    Порог чувствительности для переменного напряжения 50/60 Гц: свыше 3.0 В до номинала.
    Входной импеданс:
    начальный: около 3 кОм, 270 пФ;
    при показании свыше 50 В (типовое) входной импеданс резко возрастает.
    Значение входного импеданса в зависимости от показания мультиметра:
    18 кОм при 100 В,
    125 кОм при 300 В,
    320 кОм при 600 В,
    500 кОм при 1000 В.
    Диапазон Погрешность Входное сопротивление**
    Постоянный ток
    600.0, 6000 мкА ±(0.2 % пкз + 4 емр) около 83 Ом
    60.00, 600.0 мА около 1 Ом
    6.000, 10.00 А* около 0.05 Ом
    * 6 A и более – необходим перерыв для охлаждения в течение 3 минут после измерения в течение 1 минуты, менее 6 A – длительность измерения не регламентирована;
    ** Без учета сопротивления плавкого предохранителя.
    Диапазон Погрешность Входное сопротивление**
    Переменный ток и сумма компонент постоянный и переменный ток/переменный ток на двух индикаторах
    от 50 до 60 Гц
    600.0 мкА ±(0.6 % пкз +3 емр) около 83 Ом
    6000 мкА
    60.00 мА около 1 Ом
    600.0 мА ±(1.0 % пкз +3 емр)
    6.000, 10.00 A* ±(0.8 % пкз +6 емр) около 0.05 Ом
    от 40 Гц до 1 кГц
    600.0 мкА ±(0.8 % пкз +4 емр) около 83 Ом
    6000 мкА
    60.00 мА около 1 Ом
    600.0 мА ±(1.0 % пкз +4 емр)
    6.000, 10.00 A* ±(0.8 % пкз +6 емр) около 0.05 Ом
    * 6 A и более – необходим перерыв для охлаждения в течение 3 минут после измерения в течение 1 минуты, менее 6 A – длительность измерения не регламентирована;
    ** Без учета сопротивления плавкого предохранителя.
    Диапазон Погрешность
    Сопротивление, проводимость
    600.0 Ом, 6.000, 60.00, 600.0 кОм ±(0.1 % пкз + 3 емр)
    6.000 МОм ±(0.4 % пкз + 3 емр)
    60.00 МОм ±(1.5 % пкз + 5 емр)
    99.99 нСм ±(0.8 % пкз + 10 емр)
    Постоянное напряжение холостого хода: меньше 1.2 В (меньше 1.0 В для диапазона 60.00 МОм).
    Сопротивление для функции автоматического выбора измерения
    600.0 Ом, 6.000, 60.00, 600.0 кОм ±(0.5 % пкз + 4 емр)
    6.000 МОм ±(0.8 % пкз + 3 емр)
    60.00 МОм ±(2.0 % пкз + 5 емр)
    Постоянное напряжение холостого хода: меньше 1.2 В (меньше 1.0 В для диапазона 60.00 МОм).
    Диапазон Погрешность**
    Температура*
    от минус 50.0 до плюс 1000.0 °C ±(0.3 % пкз + 2 емр)
    от минус 58.0 до плюс 1832.0 °F ±(0.3 % пкз + 5 емр)
    * После измерения переменного или постоянного тока необходимо около 30 минут для охлаждения мультиметра;
    ** При использовании термопары К-типа и без учета собственной погрешности термопары.
    Диапазон измерения Входная чувствительность* Диапазон частоты
    Частота
    60.00 мВ 40 мВ от 15.00 Гц до 50.00 кГц
    600.0 мВ 60 мВ
    9.999 В 2.5 В от 15.00 Гц до 10.00 кГц
    99.99 В 25 В
    999.9 В 100 В
    600.0 мкА 60 мкА от 15.00 Гц до 3.000 кГц
    6000 мкА 600 мкА
    60.00 мА 40 мА
    600.0 мА 60 мА
    6.000 A 4 A
    10.00 A 7 A
    Погрешность: ±(0.04 % пкз + 4 емр);
    *Указаны среднеквадратические значения для синуса.
    Функция измерения постоянного напряжения мВ Диапазон Погрешность*
    Частота логического сигнала и коэффициент заполнения
    Частота логического сигнала от 5.000 Гц до 1.000 МГц ±(0.03 %пкз+4 емр)
    Коэффициент заполнения от 0.00 до 100.0 % ±(3 емр/кГц+2 емр) **
    * Входная чувствительность: для прямоугольных импульсов не ниже 2.5 В (уровень логического сигнала: 3 В и 5 В);
    ** Приведена погрешность для частоты от 5 Гц до 10 кГц.
    Диапазон Погрешность*
    Емкость
    60.00, 600.0 нФ** ±(0.8 % пкз + 3 емр)
    6.000 мкФ ±(1.0 % пкз + 3 емр)
    60.00 мкФ ±(2.0 % пкз + 3 емр)
    600.0 мкФ *** ±(3.5 % пкз + 5 емр)
    6.000 мФ *** ±(5.0 % пкз + 5 емр)
    25.00 мФ *** ±(6.5 % пкз + 5 емр)
    * Для пленочных конденсаторов или более качественных.
    ** При режиме ручного выбора диапазона при измерении емкостей до 5.4 нФ и 54 нФ соответственно для диапазонов 60.00 нФ и 600.0 нФ погрешность составляет ±(0.8 % пкз + 3 емр).
    *** При режиме ручного выбора диапазона указанная погрешность гарантируется при измерении емкости больше 50.0 мкФ, 0.54 мФ и 5.4 мФ соответственно для диапазонов 600.0 мкФ, 6.000 мФ и 25.00 мФ.
    Диапазон Погрешность Тестовый ток Напряжение холостого хода
    Проверка диодов
    2.000 В ±(1 % пкз +1  емр) около 0.4 мА менее 3.5 В
    "Прозвонка" цепи
    Порог появления звукового сигнала: от 20 до 200 Ом.
    Время отклика: менее 100 мкс.
    Режим пикового детектора
    Погрешность: ±[(заявленная функции измерения погрешность) + 250 емр].
    Период между выборками: около 1 мс.
    Режим регистрации максимального и минимального значений
    Погрешность: ±[(заявленная погрешность для функции измерения погрешность) + 10 емр].
    (при изменении измеряемого параметра свыше 100 мс для напряжения или тока)
    Параметр Значение
    Основные характеристики
    Тип АЦП дельта-сигма преобразование
    ЖК-дисплей основной цифровой индикатор максимальное показание:
    переменное и постоянное напряжение: В, частоталогического сигнала, коэффициент заполнения, температура: 9'999;
    переменное и постоянное напряжение: мВ, переменный и постоянный ток мкА, мА, А, сопротивление, "прозвонка", емкость: 6'000;
    проверка диодов: 2'000.
    дополнительный цифровой индикатор максимальное показание:
    переменное напряжение: В, частота, температура: 9'999;
    переменное напряжение: мВ, переменный ток мкА, мА, А: 6'000
    графическая шкала максимальное показание: 41 сегмент
    Индикация перегрузки "0L" на цифровом ЖК-дисплее
    Скорость реакции ЖК-дисплея цифровая индикация 5 измерений/с
    графическая шкала 60 измерений/с
    Индикация разряженной батареи отображается при снижении напряжения на батарее ниже приблизительно 7 В
    Условия эксплуатации не выше 2'000 м, степень загрязненности II
    Температура /относительная влажность при эксплуатации от 5 до 40 °C, без конденсации;
    от 5 до 31 °C, отн. влажность не более 80 %;
    от 31 до 40 °C, при линейном снижении отн. влажности от 80 до 50 %
    Температура /относительная влажность при хранении от минус 10 до 40 °C, отн. влажность не более 80 %, без конденсации;
    от 40 до 50 °C, отн. влажность не более 70 %, без конденсации (при длительном хранении извлеките батарею из прибора)
    Температурный коэффициент 0.15x[заявленная погрешность при (23±5) °C]/°C (при 0 ~ 18 °C и 28 ~ 40 °C), если не указано иначе
    Источник питания щелочная 9 В батарея; тип NEDA1604A, IEC6LF22 или 6LR61
    Метод измерения при переменном токе измерение среднеквадратического значения (True RMS)
    Время до перехода в режим энергосбережения простой в течение 30 минут
    Стандарты безопасности IEC 61010-1:2001,
    IEC 61010-031:2008
    все функции кроме измерения тока КАТ. II до 1000 В (AC и DC);
    КАТ. III до 600 В (AC и DC).
    измерение тока (mA и μA) КАТ. II до 500 В (AC и DC);
    КАТ. III до 300 В (AC и DC).
    измерение тока (A); КАТ. II до 500 В (AC) и 300 В (DC);
    КАТ. III до 300 В (AC) и 150 В (DC).
    Стандарты ЭМС EN61326-1:2006 при напряженности ВЧ поля 3 В/м:
    для измерения емкости погрешность не регламентирована.
    остальные функции и диапазоны:
    полная погрешность = ±[(заявл. погрешность)+100емр]
    при напряженности ВЧ поля выше 3 В/м погрешность не регламентирована.
    Потребляемая мощность около 48 мВт;
    около 0.45 мВт (в режиме энергосбережения)
    Время работы от батареи около 100 часов (режим измерения постоянного напряжения: В)
    Размеры без защитного кожуха около 175(Д) × 80(Ш) × 40(В) мм
    с защитным кожухом около 184(Д) × 86(Ш) × 52(В) мм
    Масса без защитного кожуха около 360 г
    с защитным кожухом около 430 г

    Диапазоны измерения и точность
    Погрешность: ±( % пкз + емр),
    пкз: показание,
    емр: значение единицы младшего разряда,
    при температуре 23 °C±5 °C и относительной влажности меньше 75 %.
    Погрешность измерения среднеквадратического значения для напряжения и тока приведена для величины сигнала от 10 до 100 % текущего диапазона, если не указано иначе, при крест-факторе для несинусоидального сигнала:
    меньше 2:1 для сигнала 100 % диапазона;
    меньше 4:1 для сигнала 50 % диапазона.

  • Комплект поставки PC720M

    Наименование Количество
    1 Мультиметр PC720M 1

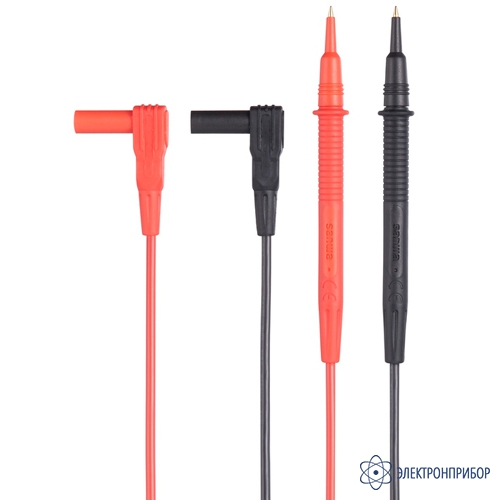

    2 Измерительные щупы TL-23a 1
    3 Холстер H-700 1
    4 Термопара K-типа K-250PC 1
    5 Батарея 1
    6 Руководство по эксплуатации 1
  • Дополнительная комплектация PC720M
