TY520, TY 520, TY-520

Мультиметры портативные (тестеры)

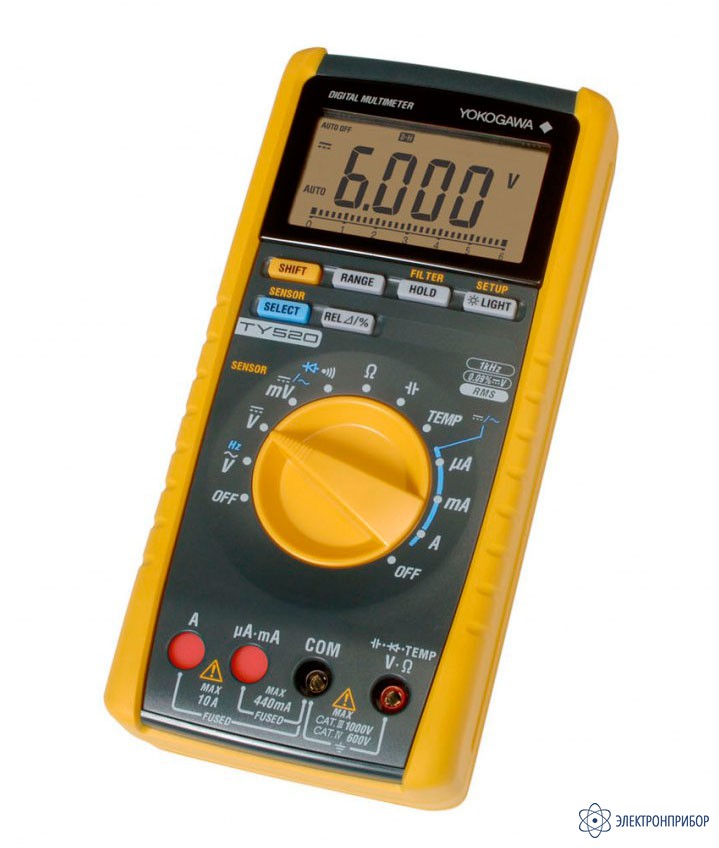

TY520 — мультиметр цифровой

Код товара: 45423
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      61830-15 до 02.10.2026

    • Производитель

      Yokogawa

    • Артикул

      TY520

    Описание мультиметра цифрового TY520:

    Профессиональные цифровые мультиметры серии TY520 являются универсальными тестовыми приборами и позволяют измерять весь набор электрических параметров, которые могут охватить приборы такого класса. Большой набор дополнительных функций, таких как память на 1600 измеренных значений, связь с персональным компьютером, передача данных в режиме реального времени, значительно расширяют область применения этих мультиметров — от сервисного обслуживания до позиций штатных измерительных приборов в автоматизированных схемах измерений.

    Особенности мультиметра цифрового TY520:

    • Защита от неправильных подсоединений;
    • Калибровка в закрытом корпусе;
    • Память на 1600 измеренных значений;
    • Интерфейс связи с ПК;
    • Передача данных в режиме реального времени;
    • Математические функции: статистика, логарифм, относительные вычисления;
    • Тестирование диода;
    • Тестирование целостности цепи.
  • Технические характеристики мультиметра цифрового TY520:

    Условия испытания: Температура и влажность = 23 ± 5°C, отн. влажность не более 80% RH; Точность = ± (% от показаний + ед.младш.разряда). Примечание: Время отклика - это время, требуемое для достижения точности, указанной для сооответствующего диапазона.

    Диапазон Разрешение Точность Входное сопротивление Максимальное входное напряжение
    Измерение напряжения постоянного тока
    600 мВ 0,1 мВ 0,09+2 10 МОм 1000 В постоянного тока

    1000 В переменного тока действующее
    6 В 0,001 В 11 МОм
    60 В 0,01 В 10 МОм
    600 В 0,1 В
    1000 В 1 В 0,15+2
    NMRR (коэффициент подавления помех от сети питания): не менее 60 дБ для 50/60 Гц ± 0,1%
    CMRR (коэффициент ослабления синфазного сигнала): не менее 120 дБ для 50/60 Гц (Rs = 1k ). Время отклика: не более 1 секунды
    Измерение напряжения переменного тока
    Диапазон Разрешение Точность Входное полное сопротивление Максимальное входное напряжение
    50/60 Гц 40 - 500 Гц 500 Гц - 1 кГц
    600 мВ 0,1 мВ 0,5+ 5 1+5 1,5+5 10 МОм, < 200 пФ 1000 В постоянного тока

    1000 В переменного тока действующее
    6 В 0,001 В 11 МОм, < 50 пФ
    60 В 0,01 В 10 МОм, < 50 пФ
    600 В 0,1 В
    1000 В 1 В
    Точность указана для 5...100% диапазона (для диапазона 1000 В - 200...1000 В, пик - не более 1500 В). Время отклика: не более 2 секунд.
    Дополнительная точность = ±(2% от показаний + 2% от полной шкалы), за исключением синусоидальной волны.
    CMRR (коэффициент ослабления синфазного сигнала): не менее 60 дБ для DC, 60 Гц (Rs = 1k ). 4 или меньше корректируются к 0.
    Измерение постоянного тока
    Диапазон Разрешение Точность Падение напряжения Максимальный входной ток
    600 мкА 0,1 мкА 0,2+2 < 0,12 мВ/мкА 440 мА (защищ. предохранителем)
    6000 мкА 1 мкА
    60 мА 0,01 мА < 3,3 мВ/мА
    600 мА 0,1 мА 0,5+5
    6 А 0,001 А < 0,1 В/А 10 А (защищ. предохранителем)
    10 А 0,01 А
    Для диапазона 600 мА максимальный ток испытания - 440 мА. Время отклика: не более 1 секунды.
    Измерение переменного тока
    Диапазон Разрешение Точность Падение напряжения Максимальный входной ток
    50/60 Гц 40 Гц - 1 кГц
    Крест фактор обнаружения RMS: 3
    600 мкА 0,1 мкА 0,75+5 1,5+5 < 0,12 мВ/мкА 440 мА (защищ. предохранителем)
    6000 мкА 1 мкА
    60 мА 0,01 мА < 3,3 мВ/мА
    600 мА 0,1 мА
    6 А 0,001 А < 0,1 В/А 10 А (защищ. предохранителем)
    10 А 0,01 А
    Точность указана для 5...100% диапазона (для диапазона 10 А - 2...10 А). Время отклика: не более 3 секунд.
    Дополнительная точность = ±(2% от показаний + 2% от полной шкалы), за исключением синусоидальной волны. 4 или меньше корректируются к 0.
    Измерение сопротивления
    Диапазон Разрешение Точность Максимальный тестовый ток Напряжение открытого контура Защита от высокого напряжения
    600 Ом 0,1 Ом 0,4+1*1 < 1,2 мА < 3,5 В 1000 В действующее
    6 кОм 0,001 кОм < 110 мкА < 1,3 B
    60 кОм 0,01 кОм < 13 мкА
    600 кОм 0,1 кОм < 1,3 мкА
    6 МОм 0,001 МОм 0,5+1 <130 нА
    60 МОм 0,01 МОм 1+2 (0-40 МОм)
    2+2 (0-40 МОм)
    *1: Точность после калибровки нуля для диапазонов 600 Ом...6 кОм.
    Время отклика: для 600 Ом...6 кОм - не более 2 секунд, для 6 МОм...60 МОм - не более 10 секунд.
    Измерение частоты
    Диапазон (автоподстройка) Разрешение Точность Диапазон входного напряжения
    Связь по переменному току, максимально эффективное отображение: 9999
    10,00 - 99,99 Гц 0,01 Гц 0,02+1 0,2 - 600 В действующее
    90,00 - 999,9 Гц 0,1 Гц
    0,900 - 9,999 кГц 0,001 кГц 0,4 - 600 В действующее
    9,00 - 99,99 кГц 0,01 кГц 0,8 - 600 В действующее
    Емкость
    Диапазон Разрешение Точность Напряжение защиты входа
    10 нФ 0,01 нФ 2+10*1 1000 В действующее
    100 нФ 0,1 нФ 2+5
    1 мкФ 0,001 мкФ
    10 мкФ 0,01 мкФ
    100 мкФ 0,1 мкФ 3+5
    1000 мкФ 1 мкФ
    *1: Для диапазона 10 нФ...1 мкФ точность после калибровки нуля.
    Проверка диода
    Диапазон Разрешение Точность Ток испытания (Vf = 0,6 В) Напряжение разомкнутой цепи Напряжение защиты входа
    2 В 0,001 В 1+2 Приблизительно 0,5 мA < 3,5 В 1000 В действующее
    Контроль непрерывности
    Диапазон Разрешение Точность Ток испытания (Vf = 0,6 В) Напряжение разомкнутой цепи Напряжение защиты входа
    600 0,1 Зуммер при 50 + 30 Ом или меньше Приблизительно 1,2 мA < 3,5 В 1000 В действующее
    Измерение температуры
    Диапазон Разрешение Точность Напряжение защиты входа
    -50 - 600 °C 0,1 °C 2+2°C 1000 В действующее
    Датчик температуры: термопара типа K (опция)
    Общие характеристики
    Параметр Значение
    Функции измерений Напряжение постоянного тока (DC), напряжение переменного тока (AC), постоянный ток (DC), переменный ток (AC), сопротивление, частота, температура, емкость, проверка целостности, тестирование диодов.
    Включение/выключение низкочастотного фильтра.
    Дополнительные функции Удержание данных/ автоматическое удержание / удержание диапазона удержание диапазона, сопротивление, вычисление относительного и процентного значения, автоматическое выключение питания, задняя подсветка
    Дисплей 3,5-значный ЖКД, 7-сегментный;
    Цифровой дисплей: [6000] счетов;
    Линейный индикатор: 31-сегмент;
    Индикатор полярности: появляется при отрицательной полярности;
    Индикатор выхода за пределы диапазона: "OL";
    Индикатор разряженных батарей: появляется при минимальном рабочем напряжении (и ниже)
    Скорость измерений 5 раз/с (Частота: 1 раз/с, Емкость: макс. 0,14 раз/с (1000 мкФ), Сопротивление: 2,5 раза/с, температура: 0.7 раз/с),
    Линейный индикатор: 25 раз/с (напряжение постоянного тока (DC), тестирование диода: 5 раз/с
    Рабочая температура и влажность От - 20 до 55°C; не выше 80% RH (без конденсации) от 40 до 55°C: не выше 70% RH
    Температура и влажность для хранения От - 30 до 70°C; не выше 70% RH (без конденсации)
    Температурный коэффициент Добавить погрешность 0,1/°C к базовой погрешности при температуре от - 10 до 18°C и от 28 до 55°C
    Источник питания Четыре сухих батареи AA (R6)
    Срок действия батарей Приблизительно 300 часов (для непрерывного измерения напряжения постоянного тока (DC) с помощью щелочных батарей
    Выдерживаемое напряжение 6,88 кВ в течение 5 секунд (между входными клеммами и корпусом)
    Размеры Приблизительно 90 (ширина) х 192 (высота) х 49 (толщина) мм
    Вес Приблизительно 570 г (включая батареи)
    Соответствие стандартам Безопасности EN61010-1, EN61010-031, 1000V CAT#, 600V CAT$, уровень загрязнения 2, максимум 2000 м над уровнем моря EMC: EN61326-1 Класс B, EN55011 Класс B Группа 1
  • Комплект поставки TY520

    Наименование Количество
    1 Мультиметр цифровой TY520 1
    2 Набор испытательных проводов (98073) 1
    3 Предохранитель (установленный) 440 мА/1000 В 1
    4 Предохранитель (установленный) 10A/1000В 1
    5 Элемент питания «АА» (R6) 4
    6 Комплект технической документации 1
  • Дополнительная комплектация TY520
