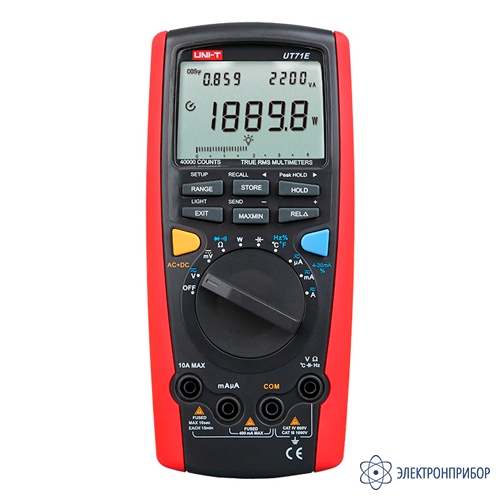

UNI-T UT71E — мультиметр цифровой с автодиапазоном, TRUE RMS, порт USB
Код товара: 72290-
4-6 дней
-
Гарантия
0.5 лет
-
Производитель
-
Артикул
UT71E
Сертификаты
Назначение мультиметра цифрового с автодиапазоном, TRUE RMS, порт USB UNI-T UT71E:
Цифровой мультиметр UNI-T UT71E – измерительный прибор современной конструкции с 43/4 - разрядным дисплеем с максимальным индицируемым значением 40000. Мультиметр позволяет измерять не только постоянные и переменные напряжение и ток, сопротивление, емкость, температуру, частоту, параметры токовой петли 4-20 мА, проверять диоды и выявлять наличие обрывов в электрических цепях, определять максимальное и минимальное значения измеряемой величины, проводить относительные измерения. Он также имеет функции сохранения данных в память и вызова их из памяти, вычисления истинного среднеквадратичного значения переменного тока (AC True RMS), измерения постоянной и переменной компонент тока (AC+DC), фиксации данных, автоотключения, дисплей с низким потреблением энергии, двухуровневую подсветку дисплея. Прибор оснащен защитой от перегрузок на всех пределах.
Модель UNI-T UT71E в дополнение к этому имеет функцию измерения мощности.
Особенности мультиметра цифрового с автодиапазоном, TRUE RMS, порт USB UNI-T UT71E:
- Особенности: измерение электрической мощности: 0,1 Вт … 2,5 кВт, погрешность ±2% ±10 единиц счета;
- Метод измерений: True RMS в диапазоне частот до 100 кГц;
- Тройной цифровой дисплей для одновременного отображения измерений;
- Разрядность шкалы основного дисплея: 40 000 отсчетов;
- Разрядность шкал дополнительных дисплеев: 4000 отсчетов;
- Графическая аналоговая шкала: 40 сегментов;
- Автоматический выбор пределов измерений;
- Возможность ручного выбора пределов измерений;
- Постоянное напряжение: 0,01 мВ … 1000 В, базовая погрешность ±0,025% ±5 единиц счета;
- Переменное напряжение: 0,1 мВ … 1000 В, базовая погрешность ±0,4% ±30 единиц счета;
- Постоянный ток: 0,01 мкА … 10 А, базовая погрешность ±0,1% ±15 единиц счета;
- Переменный ток: 0,01 мкА … 10 А, базовая погрешность ±1% ±15 единиц счета;
- Сопротивление: 0,01 Ом … 40 МОм, базовая погрешность ±0,3% ±8 единиц счета;
- Емкость: 1 пФ ... 40 000 мкФ, базовая погрешность ±1% ±20 единиц счета;
- Частота: 0,001 Гц ... 400 МГц, базовая погрешность ±0,01% ±8 единиц счета;
- Рабочий цикл (1/скважность): 10% … 90%;
- Температура: -40°С ... +1000°С, базовая погрешность ±1% ±30 единиц счета;
- Измерения переменного тока и напряжения с учетом постоянной составляющей;
- Звуковая прозвонка: сигнал при сопротивлении менее ~40 Ом;
- Тест диодов: 2,8 В;
- Токовая петля: 4-20 мА, погрешность ±1% ±50 единиц счета;
- USB интерфейс с оптической развязкой для передачи данных;
- Программное обеспечение для работы с компьютером;
- Фиксация показаний дисплея (HOLD);
- Измерение максимальных, минимальных, средних значений;
- Фиксация пиковых значений (PEAK HOLD);
- Режим относительных измерений;
- Внутренняя память данных: 100 показаний;
- Изменяемое время автоотключения: 10 мин/20 мин/30 мин/Выкл;
- Двухуровневая подсветка дисплея с изменяемым временем;
- Входной импеданс: 10 МОм, для предела 200 мВ ~ 2,5 ГОм;
- Скорость обновления показаний: графической шкалы - 10 раз в секунду, цифровых дисплеев - 2-3 раза в секунду;
- Индикация перегрузки: символ «OL» на ЖК-дисплее;
- Индикатор разряда батарей;
- Диапазон рабочих температур: 0°С ... +40°С;
- Диапазон температур хранения: -10°С ... +50°С;
- Максимальное допустимое напряжение: 1000 В;
- Предохранители: 0,5А/250В и 10А/250В плавкие, быстродействующие;
- Питание: батарея 1 шт. х 9 В тип 6F22.
-
-
Технические характеристики мультиметра цифрового с автодиапазоном, TRUE RMS, порт USB UNI-T UT71E:
Предел измерения Разрешение Погрешность Защита Входной импеданс Постоянное напряжение 400 мВ 0,01 мВ ±(0,025%+5) 1000 В ~2,5 ГОм 4 В 0,0001 В ±(0,05%+5) ~10 МОм 40 В 0,001 В 400 В 0,01 В 1000 В 0,1 В ±(0,1%+8) Предел измерения Разрешение Частотный диапазон Погрешность Входной импеданс Переменное напряжение (возможны измерения переменного напряжения с постоянной компонентой, AC+DC) 4 В 0,0001 В 45 Гц-1 кГц ±(0,4%+30) ~10 МОм 1 кГц-10 кГц ±(1,5%+30) 10 кГц-100 кГц ±(6%+30) 40 В 0,001 В 45 Гц-1 кГц ±(0,4%+30) 1 кГц-10 кГц ±(1,5%+30) 10 кГц-100 кГц ±(6%+30) 400 В 0,01 В 45 Гц-1 кГц ±(0,4%+30) 1 кГц-10 кГц ±(5%+40) 10 кГц-100 кГц Не определена 1000 В 0,1 В 45 Гц-1 кГц ±(1%+30) 1 кГц-5 кГц ±(5%+30) 5 кГц-10 кГц ±(10%+30) Защита от перегрузки: 1000 В. Предел измерения Разрешение Погрешность Защита от перегрузки Постоянный ток 400 мкА 0,01 мкА ±(0,1%+15) 0,5 А, 250 В,
быстродействующий плавкий предохранитель, 5х20 мм4000 мкА 0,1 мкА 40 мА 0,001 мА ±(0,15%+15) 400 мА 0,01 мА 10 А 0,001 А ±(0,5%+30) 10 А, 250 В,
быстродействующий плавкий предохранитель, 5х20 ммПредел измерения Разрешение Частотный диапазон Погрешность Защита от перегрузки Переменный ток (возможны измерения переменного напряжения с учетом постоянной компоненты – AC+DC) 400 мкА 0,01 мкА 45 Гц-1 кГц;
1 кГц-10 кГц±(1%+15)
±(2%+40)0,5 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм 4000 мкА 0,1 мкА 40 мА 0,001 мА 400 мА 0,01 мА 10 А 0,001 А 45 Гц-1 кГц;
1 кГц-10 кГц±(1,5%+40)
±(5%+40)10 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм Предел измерения Разрешение Погрешность Защита Сопротивление 400 Ом 0,01 Ом ±(0,3%+8) + сопротивление щупов и мультиметра 1000 В 4 кОм 0,0001 кОм ±(0,3%+8) 40 кОм 0,001 кОм 400 кОм 0,01 кОм ±(0,5%+20) 4 МОм 0,0001 МОм ±(1%+40) 40 МОм 0,001 МОм ±(1,5%+40) Диапазон Разрешение Защита от перегрузки Прозвонка электрических цепей .jpg)
0,01 Ом 1000 В Напряжение в разомкнутой цепи около 1,2 В. Звуковой сигнал не подается, если сопротивление проверяемой цепи больше 60 Ом. Проверка диодов .jpg)
0,0001 В 1000 В Напряжение в разомкнутой цепи около 2,8 В. Падение напряжения в режиме прямого тока на исправном кремниевом полупроводниковом переходе лежит в пределах от 0,5 В до 0,8 В. Предел измерения Разрешение Погрешность Защита Емкость 40 нФ 0,001 нФ ±(1%+20) + емкость щупов и мультиметра 1000 В 400 нФ 0,01 нФ ±(1%+20) 4 мкФ 0,0001 мкФ 40 мкФ 0,001 мкФ 400 мкФ 0,01 мкФ ±(1,2%+20) 4 мФ 0,0001 мФ ±(5%+20) 40 мФ 0,001 мФ Не определена Частота 40 Гц 0,001 Гц ±(0,01%+8) 1000 В 400 Гц 0,01 Гц 4 кГц 0,0001 кГц 40 кГц 0,001 кГц 400 кГц 0,01 кГц 4 МГц 0,0001 МГц 40 МГц 0,001 МГц 400 МГц 0,01 МГц Не определена Требования к амплитуде входного сигнала а таковы (при постоянной составляющей, равной нулю): при частоте 10 Гц – 40 МГц: 200 мВ ≤ а ≤ 30 В; при частоте > 40 МГц: не ограничена. Температура 40ºС – 40ºС 0,1ºC ±(3%+30) 1000 В 40ºС – 400ºС ±(1%+30) 400ºС – 1000ºС ±2,5% -40ºF–32ºF 0,1ºF ±(4%+50) 32ºF–752ºF ±(1,5%+50) 752ºF–1832ºF ±3% Входящая в комплект поставки контактная термопара K-типа (никель-хром – никель-кремний) подходит для измерения температур ниже 230°C Токовая петля 4-20 мА (4- 20 мА)% 0,01% ±(1%+50) 0,5 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм Если полученное значение < 4 мА, на основном дисплее показывается LO; 4 мА, на основном дисплее показывается 0%, … 20 мА, на основном дисплее показывается 100%; 20 мА, на основном дисплее показывается HI. Диапазон Разрешение Погрешность Защита по току Защита по напряжению Измерение мощности 2500 Вт 0,1 Вт ±(2%+50) 10 А, 250 В,
быстродействующий плавкий предохранитель, 5х20 мм1000 В Диапазон коэффициента мощности: 0,00–1,00. Импеданс входа для измерения напряжения: около 10 МОм. Диапазон допустимого напряжения: 50–250 В (переменное напряжение). Параметр Значение Общие характеристики Максимальное допустимое напряжение между любым из гнезд и «землей» Смотрите предельно допустимое напряжение для каждого диапазона измерения Соответствие стандартам IEC 61010, категории перенапряжения II – 1000 В, III – 600 В, двойная изоляция Защита предохранителем на входе µAmA 0,5 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм Защита предохранителем на входе A 10 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм Дисплей (жидкокристаллический) Цифровая шкала: 40000 отсчетов на основном дисплее, обновляется 2-3 раза в секунду; 4000 отсчетов на обоих дополнительных дисплеях.
Аналоговая графическая шкала: 40 сегментов, обновляется 10 раз в секундуПодсветка с двумя уровнями яркости Яркая подсветка для ясного считывания показаний прибора в плохо освещенных местах Выбор диапазона измерения Автоматический Выбор полярности Автоматический Выход за пределы измерений На дисплее появляется OL (кроме режима измерения токовой петли 4-20 мА, в котором отображаются HI и LO) Сохранение данных в память (режим STORE) До 100 значений могут быть сохранены в памяти. Эти значения можно просмотреть с помощью функции RECALL Рабочая температура 0ºС – 40ºС Температура хранения -10ºС – 50ºС Относительная влажность ≤75% - 0ºС -30ºС; ≤ 50% - 30ºС -40ºС Тип батареи 9 В, NEDA 1604 или 6F22 или 006P Разряженная батарея На дисплее появляется значок Электромагнитная совместимость В электромагнитном поле <1 В/м: Полная погрешность = паспортная погрешность + 5% от диапазона/ В электромагнитном поле >1 В/м Погрешность не установлена Размеры (В х Ш х Д) 177 х 85 х 40 мм Масса Около 340 г (включая батарею) -
Комплект поставки UNI-T UT71E
№ Наименование Количество 1 Мультиметр цифровой с автодиапазоном, TRUE RMS, порт USB UNI-T UT71E 1 2 Комплект измерительных щупов 1 3 Термопара K-типа (никель-хром – никель-кремний) (подходит для измерения температур ниже 230°C) 1 4 Зажим «крокодил» 1 5 Комплект измерительных зажимов 1 6 Кабель USB 1 7 Компакт-диск (Инструкция по установке и программное обеспечение) 1 8 Сумка-чехол 1 9 Батарея на 9 В (NEDA 1604, 6F22, 006P) 1 10 Руководство по эксплуатации 1 -
