АРРА 514, АРРА-514, АРРА514, APPA 514, APPA514, APPA-514

Мультиметры портативные (тестеры)

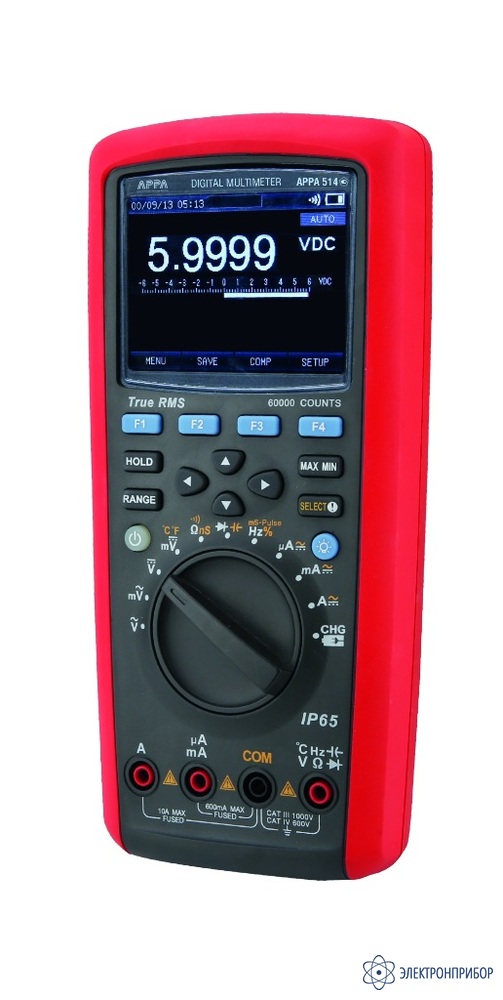

APPA 514 — мультиметр-регистратор цифровой с функцией True RMS

Код товара: 83263
  • 96370-25

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      96370-25 до 09.09.2030

    • Производитель

      APPA, Тайвань

    Особенности мультиметра-регистратора цифрового с функцией True RMS APPA 514:

    • более 10 параметров измерений: переменный (АС) и постоянный (DC) ток до 10 А, переменное (АС) и постоянное (DC) напряжение до 1000 В, емкость до 60 мФ, сопротивление до 60 МОм, проводимость, испытание p-n переходов, проверка целостности цепи, измерение частоты, температуры (2 входных канала), скважность и длительность импульсов;
    • измерение ср. кв. значения сигналов произвольной формы (True RMS);
    • базовая погрешность (DCV): ±0,025 %+20 е.м.р.;
    • режим измерения AC+DC для напряжения и тока (переменный сигнал c пост. составляющей);
    • регистратор (LOGGER): функция записи входных данных в память до 20К отсчетов (сохранение, просмотр, удаление, построение диаграммы/ трендов);
    • полоса пропускания 100 кГц для измерения переменного напряжения/ тока, а также полоса пропускания 10 кГц для переменного напряжения и переменного тока в режиме измерения переменного и постоянного тока;

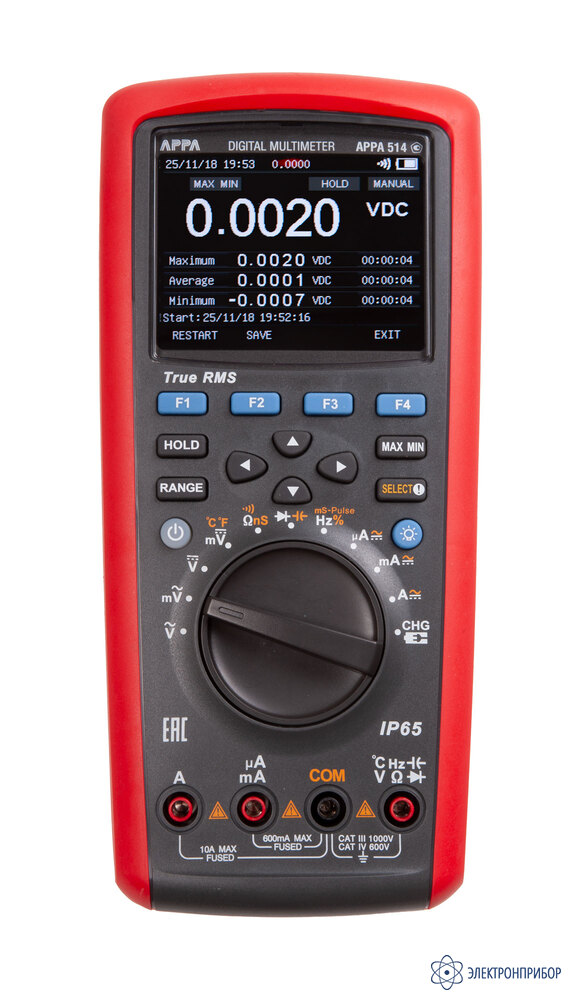

    • регистрация Min/ Max/ AVG (с метками времени) и пиковых значений/ Peak;
    • внутренний таймер: часы (чч:мм), календарь (дд:мм:гггг);
    • режим относительных измерений (Rel), удержание показаний (Hold);
    • выбор диапазона Авто/Ручной;
    • применение фильтра НЧ (Low Pass);
    • графический цветной ЖК-дисплей (70х52 мм), разрешение 320х240 точек, максимальное индицируемое число 60000, подсветка;
    • поддержка отображения нескольких результатов измерений одновременно;
    • подключение внешних термопар - 2 штуки;
    • питание от литий-ионного аккумулятора 2000 мАч, зарядка осуществляется с помощью входящего в комплект сетевого адаптера;
    • индикатор низкого заряда батареи;
    • автовыключение питания;
    • стандартный USB интерфейс связи с ПК;
    • опция: адаптер UT-D07A (Bluetooth) для беспроводной связи;
    • поддержка мобильного приложения беспроводного интерфейса передачи данных (смартфон/ планшет) для просмотра, сохранения, систематизации, обмена данными и проведения измерений на безопасном расстоянии;
    • прочный корпус, водонепроницаемый дизайн IP65;
    • соответствует классу безопасности EN 61010-1 (кат III 1000 В/ кат IV 600 В).

  • Технические характеристики мультиметра цифрового с функцией True RMS APPA 514:

    Параметр Значение
    Измерение постоянного напряжения (DCV ТRMS)
    Пределы измерений 60/ 600 мВ/ 6/ 60/ 600/ 1000 В
    Разрешение 0,001/ 0,01 мВ/ 0,0001 B/ 0,001 В/ 0,01 В/ 0,1 В
    Входной импеданс ≥10 МОм
    Погрешность измерений в полосе частот*
    60 мВ
    600 мВ
    6 В
    60 В
    600 В
    ±(0,025 %+20)

    ±(0,025 %+5)

    ±(0,3 %+5)
    Измерение переменного напряжения (ACV ТRMS)
    Пределы измерений 60/ 600 мВ/ 6/ 60/ 600/ 1000 В
    Разрешение 0,001 мВ/ 0,01 мВ/ 0,0001 В/ 0,001 В/ 0,01 В/ 0,1 В
    Входной импеданс ≥10 МОм
    Погрешность измерений в полосе частот*
    60 мВ
    600 мВ
    6 В
    60 В
    600 В
    1000 В    		 45 Гц~1 кГц
    ±(0,6 %+60)
    ±(0,3 %+30)
    ±(0,3 %+30)
    ±(0,3 %+30)
    ±(0,3 %+30)
    45 Гц~1 кГц
    ±(0,6 %+30)    		 1 кГц~10 кГц
    ±(1,2 %+60)
    ±(1,2 %+40)
    ±(1,2 %+40)
    ±(1,2 %+40)
    ±(1,2 %+40)
    1 кГц~5 кГц
    ±(3 %+40)    		 10 кГц~20 кГц
    ±(3 %+60)
    ±(3 %+40)
    ±(3 %+40)
    ±(3 %+40)
    ±(3 %+40)
    5 кГц~10 кГц
    ±(6 %+40)    		 20 кГц~100 кГц
    ±( 4%+60)
    ±(4 %+40)
    ±(4 %+40)
    ±(4 %+40)
    для справки
    10 кГц~100 кГц
    для справки
    Измерение переменного и постоянного напряжения комбинированного (AC+DC)
    Пределы измерений 60/ 600 мВ/ 6/ 60/ 600/ 1000 В
    Разрешение 0,001 мВ/ 0,01 мВ / 0,0001 В/ 0,001 В/ 0,01 В/ 0,1 В
    Входной импеданс  ≥10 МОм
    Погрешность измерений в полосе частот*
    60 мВ
    600 мВ
    6 В
    60 В
    600 В
    1000 В    		 50 Гц~1 кГц
    ±(1 %+80)
    ±(1 %+80)
    ±(1 %+80)
    ±(1 %+80)
    ±(1 %+80)
    ±(1,2 %+80)    		 1 кГц~10 кГц
    ±(3 %+40)
    ±(3 %+40)
    ±(3 %+40)
    ±(3 %+40)
    для справки
    для справки    		 10 кГц~35 кГц
    ±(6 %+40)
    ±(6 %+40)
    ±(6 %+40)
    ±(6 %+40)
    для справки
    для справки
    Измерение силы переменного тока (ACA ТRMS)
    Пределы измерений  600/ 6000 мкА/ 60/ 600 мА/ 10 А
    Разрешение 0,01 мкА/ 0,1 мкА/ 0,001 мА/ 0,01 мА / 0,001 А
    Погрешность измерений в полосе частот*
    600 мкА
    6000 мкА
    60 мА
    600 мА
    10 А    		 45 Гц...1 кГц
    ±(0,6 %+40)
    ±(0,6 %+20)
    ±(0,6 %+40)
    ±(0,6 %+20)
    ±(1 %+20)    		 1 кГц...10 кГц
    ±(1,2 %+40)
    ±(1,2 %+40)
    ±(1,2 %+40)
    ±(1,2 %+40)
    ± (3 %+40)
    Измерение силы постоянного тока (DCA ТRMS)
    Пределы измерений  600/ 6000 мкА/ 60/ 600 мА/ 10 А
    Разрешение  0,01 мкА/ 0,1 мкА/ 0,001мА/ 0,01мА / 0,001А
    Погрешность измерений в полосе частот*
    600 мкА
    6000 мкА
    60 мА
    600 мА
    10 А
    ±(0,08 %+20)
    ± (0,08 %+10)
    ±(0,08 %+20)
    ±(0,15 %+10)
    ± (0,5 %+10)
    Измерение силы переменного и постоянного тока комбинированного (AC+DC)
    Пределы измерений  600/ 6000 мкА/ 60/ 600/ 10 А
    Разрешение 0,01 мкА/ 0,1 мкА/ 0,001 мА/ 0,01мА/ 0,001 А
    Погрешность измерений*
    600 мкА
    6000 мкА
    60 мА
    600 мА
    10 А    		 50 Гц~1 кГц
    ±(0,8 %+40)
    ±(0,8 %+20)
    ±(0,8 %+40)
    ±(0,8 %+20)
    ±(1,2 %+20)    		 1 кГц~10 кГц
    ±(2,0 %+40)
    ±(2,0 %+40)
    ±(2,0 %+40)
    ±(2,0 %+40)
    ±(3 %+40)
    Сопротивление
    Пределы измерений 600 Ом/ 6/ 60/ 600 кОм/ 6/ 60 МОм
    Разрешение 0,01 Ом/ 0,0001 кОм/ 0,001 кОм/ 0,01 кОм/ 0,0001 МОм/ 0,001 МОм
    Погрешность измерений *
    600 Ом
    6 кОм
    60 кОм
    600 кОм
    6 МОм
    60 МОм
    В режиме REL: ±(0,05 %+10)

    ±(0,05 %+2)

    ±(0,3 %+10)
    ±(2,0 %+10)
    Электрическая проводимость
    Пределы измерений 60 нСм
    Разрешение 0,01 нСм
    Погрешность измерений * ±(2 %+10)
    Емкость
    Пределы измерений  6/ 60/ 600 нФ/ 6/ 60/ 600 мкФ/ 6/ 60мФ
    Разрешение  0,001 нФ/ 0,01 нФ/ 0,1 нФ/ 0,001 мкФ/ 0,01 мкФ/ 0,1 мкФ/ 1 мкФ/ 10 мкФ
    Погрешность измерений
    6 нФ
    60 нФ
    600 нФ
    6 мкФ
    60 мкФ
    600 мкФ
    6 мФ
    60 мФ
    ±(3,0 %+10)
    ±(2,5 %+5)

    ±(2,0 %+5)

    ±(5,0 %+5)
    Не установлена
    Частота(Hz)
    Пределы измерений 60/ 600 Гц/ 6/ 60/ 600 кГц/ 6/ 60МГц
    Разрешение 0,001 Гц/0,01 Гц/0,0001 кГц/ 0,001 кГц/ 0,01 кГц/ 0,0001 МГц/ 0,001 МГц
    Погрешность измерений
    60 Гц
    600 Гц
    6 кГц
    60 кГц
    600 кГц
    6 МГц
    60 МГц
    ±(0,02 %+8)



    ±(0,01 %+5)


    Амплитуда на входе 600 мВ…30 В скз
    Коэффициент заполнения импульсов (Duty%)
    Диапазон измерений 10 … 90 %
    Разрешение 0,01 %
    Погрешность измерений ±(1,2 %+30 е.м.р.)
    Амплитуда на входе 600 мВ…30 В скз
    Длительность импульсов
    Диапазон измерений 0 … 250 мС
    Разрешение 0,001…0,01 мС
    Погрешность измерений ±(1,2 %+30 е.м.р.)
    Температура (°C)
    Диапазон измерений -40 …1000°С
    Разрешение 0,1°С
    Погрешность измерений
    -40…40°С
    -40…400°С
    -400…1000°С
    ±(2,0 %+30)
    ±(1,0 %+30)
    ± 2,5 %
    Термопара (тип)  два канала измерения T, (т/п K-типа - 2 штуки)
    Проверка целостности цепи
    Напряжение ~ 3,0 В (разомкнутая цепь/ ХХ)
    Разрешение 10,0 Ом
    Звуковой сигнал При сопротивлении ≤ 50 Ом (уст. на замыкание)
    Звуковой сигнал При сопротивлении ≥ 50 Ом (уст. на обрыв)
    Тест диодов
    Напряжение в разомкнутой цепи  ~3,0 В (разомкнутая цепь/ ХХ)
    Разрешение 10,0 Ом
    Нормальное напряжение PN перехода 0,5…0,8 В
    Общие данные
    Измерение ист. скв. зн. Сигнал произвольной формы (TrueRMS)
    Скорость измерений 5 изм/с
    Дисплей Графический цветной ЖК-дисплей ,70*52 мм, разрешение 320х240 разрядностью 4 5/6 знаков
    Максимальное индицируемое число 60000
    Источник питания Литий-ионный аккумулятор 2000 м*Ач, в комплекте сетевой адаптер для зарядки.
    Условия эксплуатации -20°C …50°C, относительная влажность не более 80 %
    Габаритные размеры 225 х 103 х 59 мм
    Масса 638 г (с батареей)

    * - погрешность измерений по переменному току и переменному напряжению нормируются в диапазоне от 10% до 100% от предела измерений.

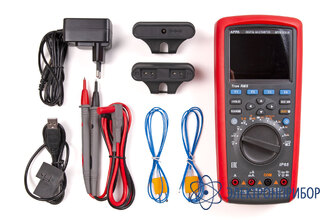

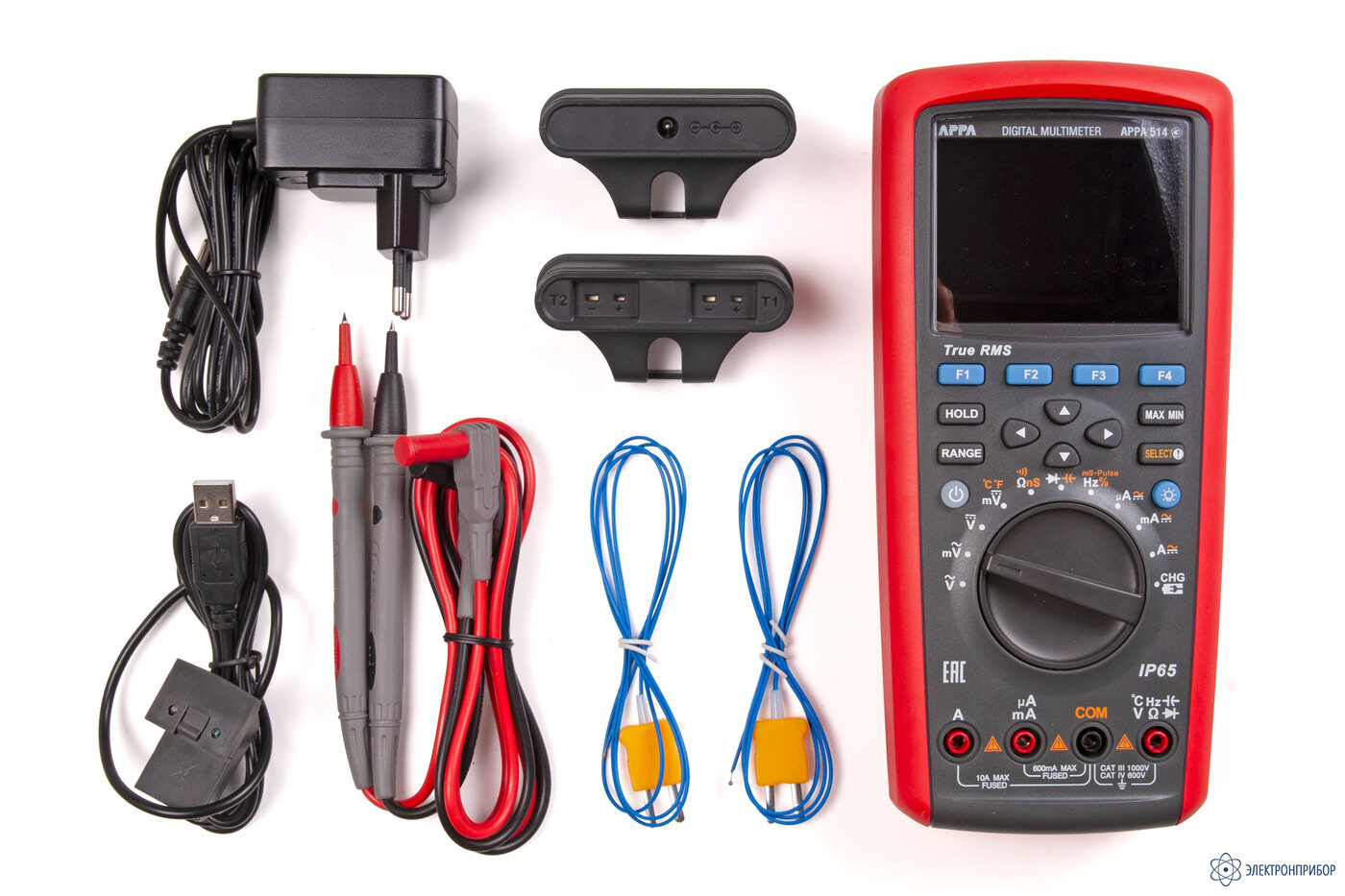

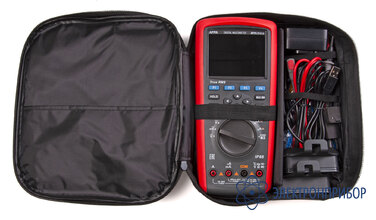

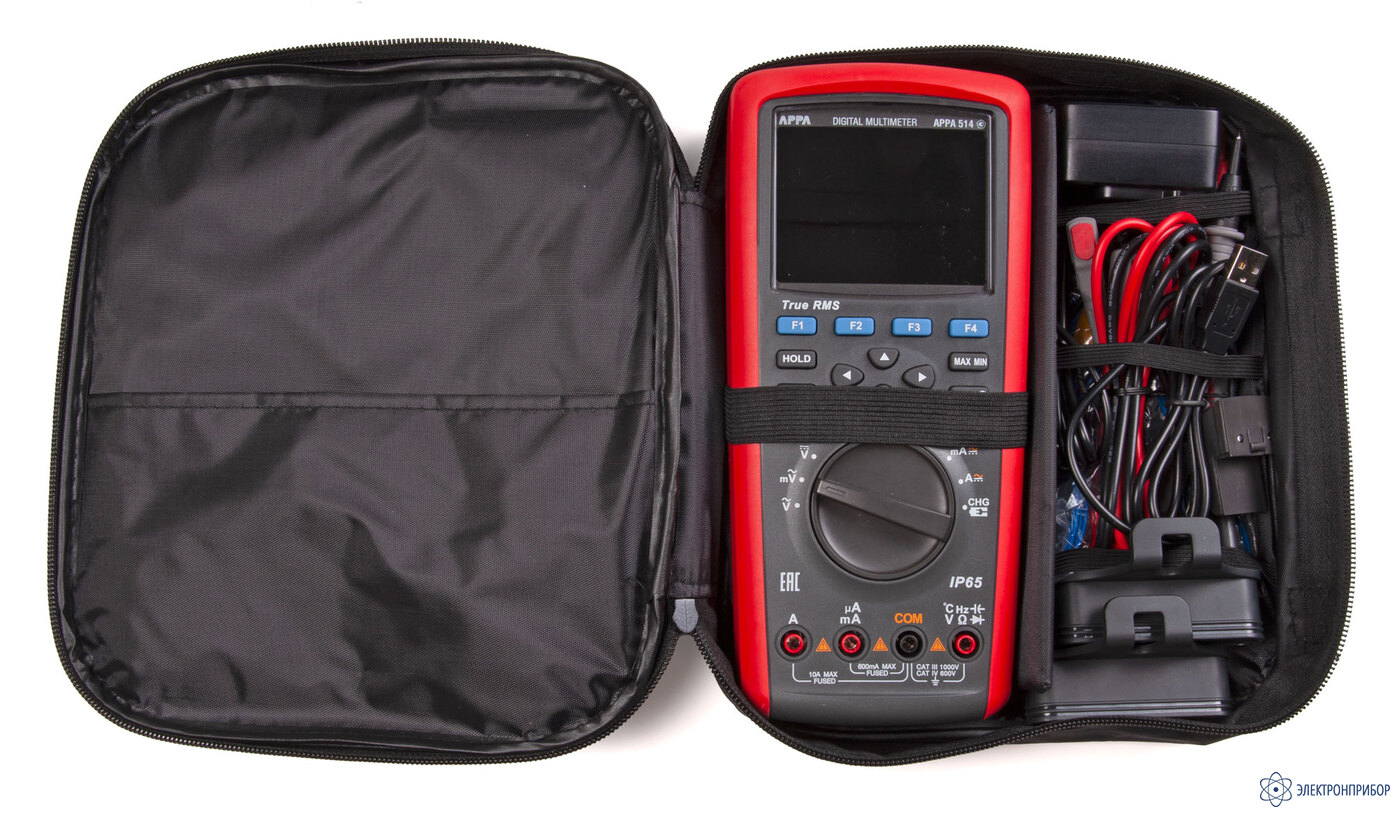

  • Комплект поставки APPA 514

    № Наименование Количество
    1 Мультиметр-регистратор цифровой с функцией True RMS APPA 514 1

    Дополнительная комплектация APPA 514

    (Поставляется за отдельную плату)

    № Наименование
    1 Bluetooth-адаптер UT-D07A

  • Файлы для APPA 514

Файлы для APPA 514
