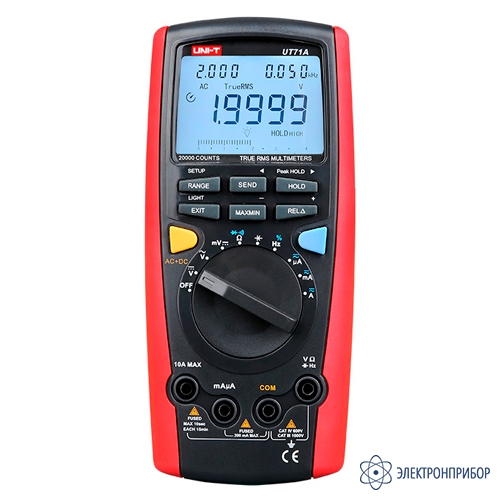

UNI-T UT71A — мультиметр цифровой с автодиапазоном, TRUE RMS, порт USB

Код товара: 72280
  • 4-6 дней
    Мультиметр цифровой с автодиапазоном, true rms, порт usb UNI-T UT71A Мультиметр цифровой с автодиапазоном, true rms, порт usb UNI-T UT71A

    • Гарантия

      6 месяцев

    • Производитель

      UNI-T, Китай

    • Артикул

      UT71A

    Сертификаты

    Назначение мультиметра цифрового с автодиапазоном, TRUE RMS, порт USB UNI-T UT71A:

    Цифровой мультиметр UNI-T UT71A – измерительный прибор современной конструкции с 33/4 -разрядным дисплеем с максимальным индицируемым значением 20000. Мультиметр позволяет измерять не только постоянные и переменные напряжение и ток, сопротивление, емкость, частоту, проверять диоды и выявлять наличие обрывов в электрических цепях, проводить относительные измерения. Он также имеет функции вычисления истинного среднеквадратичного значения переменного тока (AC True RMS), измерения постоянной и переменной компонент тока (AC+DC), фиксации данных, автоотключения, дисплей с низким потреблением энергии, двухуровневую подсветку дисплея. Прибор оснащен защитой от перегрузок на всех пределах.

    Особенности мультиметра цифрового с автодиапазоном, TRUE RMS, порт USB UNI-T UT71A:

    • Разрядность шкалы мультиметра: 20000 отсчетов;
    • Постоянное напряжение: 200мВ/2В/20в/200В/1000в: ± (0.1%+8);
    • Переменное напряжение: 2В/20в/200В/1000В: ±(0.8%+40);
    • Постоянный ток: 200мкA/2000мкA/20A/200мA/10A: ±(1%+20);
    • Переменный ток: 200мкA/2000мкA/20A/200мA/10A: ±(0.5%+50);
    • Сопротивление: 200Ом/2кОм/20кОм/200кОм/2MОм/20MОм: ±(1.5%+20);
    • Емкость конденсаторов: 20нФ/200нФ/2мкФ/20мкФ/200мкФ/2мФ/20мФ: ±(0.1%+20);
    • Частота: 20Гц/200Гц/2кГц/20кГц/200кГц/2MГц/20MГц/200MГц: ±(0.1%+15);
    • Относительная скважность импульсов: 10%~90%: ±(1%+30);
    • True RMS;
    • Графическая шкала;
    • Диодный тест;
    • Прозвонка соединений;
    • Регистрация пиковых максимальных и минимальных значений;
    • Режим относительных измерений;
    • USB порт для связи с компьютером;
    • Удержание показаний DATA HOLD;
    • Подсветка дисплея;
    • Автоотключение питания.

  • Технические характеристики мультиметра цифрового с автодиапазоном, TRUE RMS, порт USB UNI-T UT71A:

    Предел измерения Разрешение Погрешность Защита Входной импеданс
    Постоянное напряжение
    200 мВ 0,01 мВ ±(0,1%+8) 1000 В ~2,5 ГОм
    2 В 0,0001 В ~10 МОм
    20 В 0,001 В
    200 В 0,01 В
    1000 В 0,1 В ±(0,15%+8)
    Предел измерения Разрешение Частотный диапазон Погрешность Входной импеданс
    Переменное напряжение (возможны измерения переменного напряжения с постоянной компонентой, AC+DC)
    2 В 0,0001 В 45 Гц-1 кГц ±(0,8%+ 40) ~10 МОм
    1 кГц-10 кГц ±(1,8%+ 40)
    10 кГц-100 кГц ±(7%+40)
    20 В 0,001 В 45 Гц-1 кГц ±(0,8%+ 40)
    1 кГц-10 кГц ±(2%+40)
    10 кГц-100 кГц ±(7%+40)
    200 В 0,01 В 45 Гц-1 кГц ±(0,8%+40)
    1 кГц-10 кГц ±(5%+40)
    10 кГц-100 кГц Не определена
    1000 В 0,1 В 45 Гц-1 кГц ±(1,5%+40)
    1 кГц-5 кГц ±(6%+40)
    5 кГц-10 кГц ±(10%+40)
    Защита от перегрузки: 1000 В.
    Предел измерения Разрешение Погрешность Защита от перегрузки
    Постоянный ток
    200 мкА 0,01 мкА ±(0,2%+20) 0,5 А, 250 В,
    быстродействующий плавкий предохранитель, 5х20 мм
    2000 мкА 0,1 мкА
    20 мА 0,001 мА
    200 мА 0,01 мА
    10 А 0,001 А ±(0,8%+30) 10 А, 250 В,
    быстродействующий плавкий предохранитель, 5х20 мм
    Предел измерения Разрешение Частотный диапазон Погрешность Защита от перегрузки
    Переменный ток (возможен учет постоянной компоненты – AC+DC)
    200 мкА 0,01 мкА 45 Гц-1 кГц;
    1 кГц-10 кГц    		 ±(1%+15) 0,5 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм
    2000 мкА 0,1 мкА ±(2%+40)
    20 мА 0,001 мА
    200 мА 0,01 мА
    10 А 0,001 А 45 Гц-1 кГц ±(2%+40) 10 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм
    1 кГц-10 кГц ±(7%+40)
    Предел измерения Разрешение Погрешность Защита
    Сопротивление
    200 Ом 0,01 Ом ±(0,5%+20) + сопротивление щупов и мультиметра 1000 В
    2 кОм 0,0001 кОм ±(0,5%+20)
    20 кОм 0,001 кОм
    200 кОм 0,01 кОм ±(1%+20)
    2 МОм 0,0001 МОм ±(1%+40)
    20 МОм 0,001 МОм ±(1,5%+40)
    Диапазон Разрешение Защита от перегрузки
    Прозвонка электрических цепей
    0,01 Ом 1000 В
    Напряжение в разомкнутой цепи около 1,2 В. Звуковой сигнал не подается, если сопротивление проверяемой цепи больше 60 Ом.
    Проверка диодов
    0,0001 В 1000 В
    Напряжение в разомкнутой цепи около 2,8 В. Падение напряжения в режиме прямого тока на исправном кремниевом полупроводниковом переходе лежит в пределах от 0,5 В до 0,8 В.
    Предел измерения Разрешение Погрешность Защита
    Емкость
    20 нФ 0,001 нФ ±(0,5%+20) + емкость щупов и мультиметра 1000 В
    200 нФ 0,01 нФ ±(1,5%+20)
    2 мкФ 0,0001 мкФ
    20 мкФ 0,001 мкФ ±(1,5%+40)
    200 мкФ 0,01 мкФ ±(1,5%+40)
    2 мФ 0,0001 мФ ±(5%+40)
    20 мФ 0,001 мФ Не определена
    Частота
    20 Гц 0,001 Гц ±(0,1%+15) 1000 В
    200 Гц 0,01 Гц
    2 кГц 0,0001 кГц
    20 кГц 0,001 кГц
    200 кГц 0,01 кГц
    2 МГц 0,0001 МГц
    20 МГц 0,001 МГц
    200 МГц 0,01 МГц Не определена
    Требования к амплитуде входного сигнала а таковы (при постоянной составляющей, равной нулю): при частоте 10 Гц – 40 МГц: 200 мВ ≤ а ≤ 30 В; при частоте > 40 МГц: не ограничена.
    Параметр Значение
    Общие характеристики
    Максимальное допустимое напряжение между любым из гнезд и «землей» Смотрите предельно допустимое напряжение для каждого диапазона измерения
    Соответствие стандартам IEC 61010, категории перенапряжения II – 1000 В, III – 600 В, двойная изоляция
    Защита предохранителем на входе µAmA 0,5 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм
    Защита предохранителем на входе A 10 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм
    Дисплей (жидкокристаллический) Цифровая шкала: 20000 отсчетов на основном дисплее, обновляется 2-3 раза в секунду; 2000 отсчетов на обоих дополнительных дисплеях.
    Аналоговая графическая шкала: 40 сегментов, обновляется 10 раз в секунду
    Выбор диапазона измерения Автоматический
    Выбор полярности Автоматический
    Выход за пределы измерений На дисплее появляется OL
    Рабочая температура 0ºС – 40ºС
    Температура хранения -10ºС – 50ºС
    Относительная влажность ≤75% - 0ºС -30ºС; ≤ 50% - 30ºС -40ºС
    Тип батареи 9 В, NEDA 1604 или 6F22 или 006P
    Разряженная батарея На дисплее появляется значок
    Электромагнитная совместимость В электромагнитном поле <1 В/м: Полная погрешность = паспортная погрешность + 5% от диапазона/ В электромагнитном поле >1 В/м Погрешность не установлена
    Размеры (В х Ш х Д) 177 х 85 х 40 мм
    Масса Около 340 г (включая батарею)

  • Комплект поставки UNI-T UT71A

    № Наименование Количество
    1 Мультиметр цифровой с автодиапазоном, TRUE RMS, порт USB UNI-T UT71A 1
    2 Комплект измерительных щупов 1
    3 Зажим «крокодил» 1
    4 Комплект измерительных зажимов 1
    5 Кабель USB 1
    6 Компакт-диск (Инструкция по установке и программное обеспечение) 1
    7 Сумка-чехол 1
    8 Батарея на 9 В (NEDA 1604, 6F22, 006P) 1
    9 Руководство по эксплуатации 1
