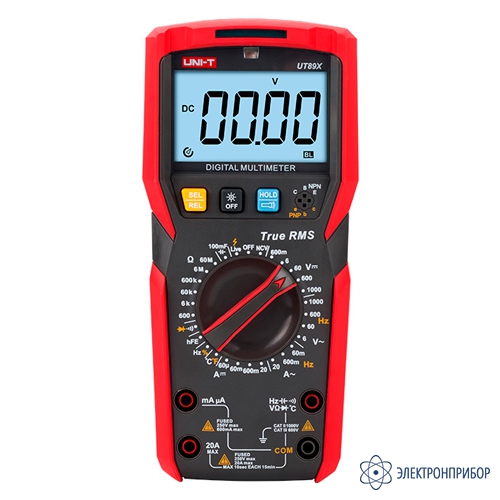

UNI-T UT89X — цифровой мультиметр
Код товара: 72299-
4-6 дней
-
Гарантия
6 месяцев
-
Производитель
-
Артикул
UT89X
Сертификаты
Назначение цифрового мультиметра UNI-T UT89X:
UNI-T UT89X - это цифровой мультиметр с максимальным показанием дисплея 6000, большим жидкокристаллическим дисплеем и функциями истинного среднеквадратичного измерения. Прибор оснащен функцией бесконтактного детектирования напряжения NCV, а также фазометром. Эти функции сопровождаются аудиовизуальной сигнализацией. Кроме того мультиметр может измерять температуру, емкость, частоту, скважность, измерять транзисторы. Фонарик и функция автоподсветки позволяют комфортно работать в темноте. Благодаря эргономичному дизайну и прочной конструкции UNI-T UT89X является идеальным измерительным инструментом для электриков профессионалов и для любителей.
Особенности цифрового мультиметра UNI-T UT89X:
- Прочный и эргономичный изолированный корпус;
- Аудиовизуальная сигнализация (применяется при измерении напряжения, тока, емкости, диодов, транзисторов, проводимости, бесконтактного обнаружения напряжения (NCV);
- Измерение напряжения до 1000 В;
- Измерение тока до 20 А;
- Бесконтактное обнаружение напряжения (NCV) различных уровней до 12 В переменного тока 50 Гц. Бесконтактный фазометр различает проводники под напряжением / нейтраль;
- Контактный фазометр также может детектировать фазу и нейтраль;
- Измерение емкости до 100 мФ;
- Авто подсветка дисплея и фонарик для комфортной работы в темноте;
- Сконструирован в соответствии с требованиями CAT III 600В, CAT II1000В и следующими стандартами: LVD Directive (2014/35/EU): EN 61010-1:2010, EN 61010-2-30:2010, EN 61010-2-033:2012 (для ручных мультиметров с функцией напряжения), EMC Directive (2014/30/EU): EN 61326-1:2013, EN 61326-2-2:2013.
-
-
Технические характеристики цифрового мультиметра UNI-T UT89X:
Предел измерения Разрешение Точность Постоянное напряжение 600.0 мВ 0.1 мВ ±(0.5%+4) 6.000 В 0.001 В ±(0.7%+3) 60.00 В 0.01 В ±(0.7%+3) 600.0 В 0.1 В 1000 В 1 В ±(0.7%+10) Параметр Значение Входной импеданс на пределе mV более 10 МОм, на других пределах около 10 MОм (показание может быть нестабильным на пределе mV при отключенной нагрузке, и становится стабильным, при ее подключении; ≤ 5 единиц) Максимальное входное напряжение ±1000 В Входное напряжение ≥1000 В аудиовизуальное предупреждение Входное напряжение ≥1010 В перегрузка - на дисплее появляется «OL» Предел измерения Разрешение Точность Переменное напряжение Частота 45 Гц ~ 400 Гц 6.000 В 0.001 В ±(0.8%+5) 60.00 В 0.01 В 600.0 В 0.1 В 1000 В 1 В ±(1,0%+10) Частота 400 Гц ~ 1000 Гц 6.000 В 0.001 В ±(1,0%+8) 60.00 В 0.01 В ±(1.5%+8) 600.0 В 0.1 В 1000 В 1 В ±(1,8%+12) Параметр Значение Входной импеданс около 10 МОм Частотный отклик 45 Гц~1000 Гц - синус, 45 Гц~ 400 Гц - для несинусоидальной волны Крест фактор для 3000 отсчетов ≤ 3.0, для 6000 отсчетов (полная шкала) ≤ 1.5 При частоте 45 Гц ~ 1 кГц минимальная амплитуда сигнала 10% предела измерений Диапазон гарантии точности 1-100% предела измерений При короткозамкнутых щупах допустимы показания <10 Максимальное входное напряжение: 1000 В действ.;
входное напряжение ≥1000 В - аудиовизуальное предупреждение;
входное напряжение ≥1010 В: перегрузка - на дисплее появляется «OL»Предел измерения Разрешение Точность Сопротивление 600.0 Ом 0.1 Ом ±(0.8%+5) 6.000 кОм 0.001 кОм ±(0.8%+3) 60.00 кОм 0.01 кОм 600.0 кОм 0.1 кОм 6.000 МОм 0.001 МОм ±(1.5%+5) 60.00 МОм 0.01 МОм ±(1.5%+25) Защита от перегрузки: 600 В действ. Для предела 600 Ом напряжение на разомкнутых щупах ~ 1 В (тестовый ток ~ 0,4 мА). Функция Разрешение Заметки Проводимость/тест диодов .jpg)
0.1 Ом ≤ 30 Ом хорошая проводимость: постоянный сигнал;
> 30 Ом нет сигнала, цепь разомкнута.jpg)
0.01 В Напряжение холостого хода ~ 3 В, ток ~ 1,2 мА.
Для кремниевого перехода типичное напряжение 0.5 – 0.8 ВЗащита от перегрузки: 600 В действ. Тест транзисторов 1000β 1β (NPN, PNP) Vce ~1.8 В, Ib0 ~ 5 мкА Предел измерения Разрешение Точность Емкость 6.000 нФ 0.001 нФ ±(5%+35) 60.00 нФ 0.01 нФ ±(2,5%+20) 600.0 нФ 0.1 нФ 6.000 мкФ 0.001 мкФ 60.00 мкФ 0.01 мкФ 600.0 мкФ 0.1 мкФ 6.000 мФ 0.001 мФ ±(6%+10) 60.00 мФ 0.01 мФ ±(10%) 100.0 мФ 0.1 мФ Защита от перегрузки: 600 В действ. (DC/AC). Для емкости ≤600 нФ рекомендуется режим «REL» для улучшения точности. На открытых щупах возможно остаточное показание < 20 единиц. Диапазон Разрешение Точность Температура -40°C ~ 40°C 1°C ±(6%+5) 40°C ~ 500°C ±(2%+4) 500°C ~ 1000°C ±(2%+5) -40°F ~ 104°F 1°F ±(6%+9) 104°F ~ 932°F ±(2%+8) 932°F ~ 1832°F ±(2%+9) Защита от перегрузки: 600 В действ. Предел измерения Разрешение Точность Постоянный ток 60.00 мкА 0.01 мкА ±(0.8%+8) 60.00 мА 0.01 мА 600.0 мА 0.1 мА 20.00 А 0.01 А ±(2%+5) Параметр Значение Ток ≥10 А аудиовизуальная сигнализация Ток >20.1 A перегрузка, на дисплее появляется «OL» Защита от перегрузки Предел µAmA: предохранитель F1 (Ф5x20)мм 630мА\250В;
Предел 20A: предохранитель F2 (Ф5x20)мм 20A\250 ВПредел измерения Разрешение Точность Переменный ток Частота 45 Гц ~ 400 Гц 60.00 мА 0.01 мА ±(1.0%+12) 600.0 мА 0.1 мА ±(2%+3) 20.00 А 0.01 А ±(3%+5) Частота 400 Гц ~ 1000 Гц 60.00 мА 0.01 мА ±(1.5%+12) 600.0 мА 0.1 мА ±(2.5%+5) 20.00 А 0.01 А ±(3.5%+8) Параметр Значение Метод измерений истинный среднеквадратичный Частотный отклик 45 Гц ~ 400 Гц - для несинусоидальной волны Крест фактор для 3000 отсчетов ≤ 3.0;
для 6000 отсчетов (полная шкала) ≤ 1.5При частоте 45 Гц ~ 1 кГц минимальная амплитуда сигнала 10% предела измерений Диапазон гарантии точности 1-100% предела измерений При короткозамкнутых щупах допустимы показания <10 Предел измерения Разрешение Точность Частота/рабочий цикл 9.999 Гц ~ 10 МГц 0.01 Гц ~ 0.1 МГц ±(0.1%+4) 0.1% ~ 99.9% 0.1% ±(2.0%+5) Параметр Значение 10Гц ~ 10МГц автоматический выбор пределов Входная амплитуда:
≤100 кГц
>100 кГц ~ 1 МГц
>1 MГц
100 мВ ≤ входная амплитуда ≤ 30 В
200 мВ ≤ входная амплитуда ≤ 30 В
600 мВ ≤ входная амплитуда ≤ 30 ВРабочий цикл только для прямоугольных импульсов:
≤10кГц
≤1кГц
>1кГц
300 мВ ≤ входная амплитуда ≤ 30 В
10% ~ 95%
30% ~ 70%Функция Светодиод\цвет Описание Трехцветная светодиодная индикация Бесконтактное напряжение выключен >12 В Напряжение указано только для справки зеленый 12 В - 48 В желтый >48 В - 220 В красный >220 В Фазометр выключен <60 В красный >60 В Проводимость выключен OL красный разрыв >30 Ом зеленый проводимость ≤30 Ом Диод зеленый открыт 0.12 В – 2 В красный пробой <0.12 В выключен >2 В Транзистор зеленый коэффициент усиления >50 желтый коэффициент усиления ≤50 выключен коэффициент усиления =0 Емкость выключен <20 пФ зеленый полностью заряжен желтый заряжается Напряжение выключен <1000 В красный ≥1000 В Ток выключен <10 A красный ≥10 A Параметр Значение Общие характеристики Максимальное напряжение между входным гнездом землей для получения более подробной информации обратитесь инструкции по эксплуатации Гнездо 20А быстродействующий предохранитель 20А, 250В Гнездо mА быстродействующий предохранитель 630мА, 250В Максимальное значение дисплея 6000 Выбор диапазонов Авто/Ручной Полярность Авто Обновление 2~3 раза/секунду Дисплей экран TN Питание батареи ААА 1,5 В × 4 шт. Индикация низкого заряда батареи на ЖК-дисплее отображается символ Рабочая температура 0°C ~ 40°C Температура хранения -20°C ~ 60°C Относительная влажность 0°C ~ ниже 30°C ≤75%; 30°C ~ 40°C ≤50% Высота над уровнем моря до 2000 м Размеры около 175 х 81 х 48,5 мм Вес около 345 г (включая батареи) -
Комплект поставки UNI-T UT89X
№ Наименование Количество 1 Цифровой мультиметр UNI-T UT89X 1 2 Комплект измерительных проводов 1 3 Термопара 1 4 Батарея 1,5 В тип ААА 4 5 Цветная карта 1 6 Руководство по эксплуатации 1 -
