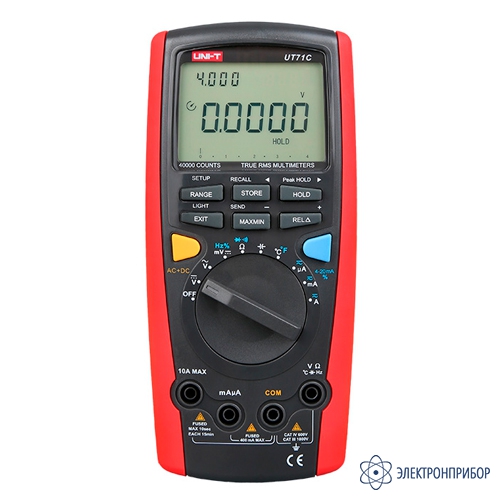

UNI-T UT71C — мультиметр цифровой с автодиапазоном, TRUE RMS, порт USB

Код товара: 72284
    • Гарантия

      6 месяцев

    • Производитель

      UNI-T, Китай

    • Артикул

      UT71C

    Назначение мультиметра цифрового с автодиапазоном, TRUE RMS, порт USB UNI-T UT71C:

    Цифровой мультиметр UNI-T UT71C – измерительный прибор современной конструкции с 43/- разрядным дисплеем с максимальным индицируемым значением 40000. Мультиметр позволяет измерять не только постоянные и переменные напряжение и ток, сопротивление, емкость, температуру, частоту, параметры токовой петли 4-20 мА, проверять диоды и выявлять наличие обрывов в электрических цепях, определять максимальное и минимальное значения измеряемой величины, проводить относительные измерения. Он также имеет функции сохранения данных в память и вызова их из памяти, вычисления истинного среднеквадратичного значения переменного тока (AC True RMS), измерения постоянной и переменной компонент тока (AC+DC), фиксации данных, автоотключения, дисплей с низким потреблением энергии, двухуровневую подсветку дисплея. Прибор оснащен защитой от перегрузок на всех пределах.

    Особенности мультиметра цифрового с автодиапазоном, TRUE RMS, порт USB UNI-T UT71C:

    • Разрядность шкалы мультиметра: 40000 отсчетов;
    • Постоянное напряжение: 400мВ/4В/40В/400В/1000В: ± (0.025%+5);
    • Переменное напряжение: 4В/40В/400В/1000В: ±(0.4%+30);
    • Постоянный ток: 400мкA/4мA/40мA/400мA/10A: ±(0.08%+15);
    • Переменный ток: 400мкA/4мA/40мA/400мA/10A: ±(0.5%+15);
    • Сопротивление: 400Ом/4кОм/40кОм/400кОм/4MОм/40MОм: ±(0.3%+8);
    • Емкость конденсаторов: 40нФ//400нФ/4мкФ/40мкФ400мкФ/4кОм/40кОм: ±(1%+20);
    • Частота: 40Гц/400Гц/4кГц/40кГц/400кГц/4MГц/40MГц/400MГц: ±(0.01%+8);
    • Относительная скважность импульсов: 10%~90%: ±(1%+30);
    • Температура: -40°C~1000°C;
    • Петлевой ток 4-20мА 0%~100%: ±(1%+50);
    • True RMS;
    • Логический тест TTL-уровней;
    • Графическая шкала;
    • Диодный тест;
    • Прозвонка соединений;
    • Регистрация пиковых максимальных и минимальных значений;
    • Режим относительных измерений;
    • USB порт для связи с компьютером;
    • Удержание показаний DATA HOLD;
    • Подсветка дисплея;
    • Автоотключение питания.
  • Технические характеристики мультиметра цифрового с автодиапазоном, TRUE RMS, порт USB UNI-T UT71C:

    Предел измерения Разрешение Погрешность Защита Входной импеданс
    Постоянное напряжение
    400 мВ 0,01 мВ ±(0,025%+5) 1000 В ~2,5 ГОм
    4 В 0,0001 В ±(0,05%+5) ~10 МОм
    40 В 0,001 В
    400 В 0,01 В
    1000 В 0,1 В ±(0,1%+8)
    Предел измерения Разрешение Частотный диапазон Погрешность Входной импеданс
    Переменное напряжение (возможны измерения переменного напряжения с постоянной компонентой, AC+DC)
    4 В 0,0001 В 45 Гц-1 кГц ±(0,4%+30) ~10 МОм
    1 кГц-10 кГц ±(1,5%+30)
    10 кГц-100 кГц ±(6%+30)
    40 В 0,001 В 45 Гц-1 кГц ±(0,4%+30)
    1 кГц-10 кГц ±(1,5%+30)
    10 кГц-100 кГц ±(6%+30)
    400 В 0,01 В 45 Гц-1 кГц ±(0,4%+30)
    1 кГц-10 кГц ±(5%+40)
    10 кГц-100 кГц Не определена
    1000 В 0,1 В 45 Гц-1 кГц ±(1%+30)
    1 кГц-5 кГц ±(5%+30)
    5 кГц-10 кГц ±(10%+30)
    Защита от перегрузки: 1000 В.
    Предел измерения Разрешение Погрешность Защита от перегрузки
    Постоянный ток
    400 мкА 0,01 мкА ±(0,1%+15) 0,5 А, 250 В,
    быстродействующий плавкий предохранитель, 5х20 мм
    4000 мкА 0,1 мкА
    40 мА 0,001 мА ±(0,15%+15)
    400 мА 0,01 мА
    10 А 0,001 А ±(0,5%+30) 10 А, 250 В,
    быстродействующий плавкий предохранитель, 5х20 мм
    Предел измерения Разрешение Частотный диапазон Погрешность Защита от перегрузки
    Переменный ток (возможны измерения переменного напряжения с учетом постоянной компоненты – AC+DC)
    400 мкА 0,01 мкА 45 Гц-1 кГц;
    1 кГц-10 кГц
    ±(1%+15)
    ±(2%+40)
    0,5 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм
    4000 мкА 0,1 мкА
    40 мА 0,001 мА
    400 мА 0,01 мА
    10 А 0,001 А 45 Гц-1 кГц;
    1 кГц-10 кГц
    ±(1,5%+40)
    ±(5%+40)
    10 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм
    Предел измерения Разрешение Погрешность Защита
    Сопротивление
    400 Ом 0,01 Ом ±(0,3%+8) + сопротивление щупов и мультиметра 1000 В
    4 кОм 0,0001 кОм ±(0,3%+8)
    40 кОм 0,001 кОм
    400 кОм 0,01 кОм ±(0,5%+20)
    4 МОм 0,0001 МОм ±(1%+40)
    40 МОм 0,001 МОм ±(1,5%+40)
    Диапазон Разрешение Защита от перегрузки
    Прозвонка электрических цепей
    0,01 Ом 1000 В
    Напряжение в разомкнутой цепи около 1,2 В. Звуковой сигнал не подается, если сопротивление проверяемой цепи больше 60 Ом.
    Проверка диодов
    0,0001 В 1000 В
    Напряжение в разомкнутой цепи около 2,8 В. Падение напряжения в режиме прямого тока на исправном кремниевом полупроводниковом переходе лежит в пределах от 0,5 В до 0,8 В.
    Предел измерения Разрешение Погрешность Защита
    Емкость
    40 нФ 0,001 нФ ±(1%+20) + емкость щупов и мультиметра 1000 В
    400 нФ 0,01 нФ ±(1%+20)
    4 мкФ 0,0001 мкФ
    40 мкФ 0,001 мкФ
    400 мкФ 0,01 мкФ ±(1,2%+20)
    4 мФ 0,0001 мФ ±(5%+20)
    40 мФ 0,001 мФ Не определена
    Частота
    40 Гц 0,001 Гц ±(0,01%+8) 1000 В
    400 Гц 0,01 Гц
    4 кГц 0,0001 кГц
    40 кГц 0,001 кГц
    400 кГц 0,01 кГц
    4 МГц 0,0001 МГц
    40 МГц 0,001 МГц
    400 МГц 0,01 МГц Не определена
    Требования к амплитуде входного сигнала а таковы (при постоянной составляющей, равной нулю): при частоте 10 Гц – 40 МГц: 200 мВ ≤ а ≤ 30 В; при частоте > 40 МГц: не ограничена.
    Температура
    40ºС – 40ºС 0,1ºC ±(3%+30) 1000 В
    40ºС – 400ºС ±(1%+30)
    400ºС – 1000ºС ±2,5%
    -40ºF–32ºF 0,1ºF ±(4%+50)
    32ºF–752ºF ±(1,5%+50)
    752ºF–1832ºF ±3%
    Входящая в комплект поставки контактная термопара K-типа (никель-хром – никель-кремний) подходит для измерения температур ниже 230°C
    Токовая петля 4-20 мА
    (4- 20 мА)% 0,01% ±(1%+50) 0,5 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм
    Если полученное значение < 4 мА, на основном дисплее показывается LO; 4 мА, на основном дисплее показывается 0%, … 20 мА, на основном дисплее показывается 100%; 20 мА, на основном дисплее показывается HI.
    Параметр Значение
    Общие характеристики
    Максимальное допустимое напряжение между любым из гнезд и «землей» Смотрите предельно допустимое напряжение для каждого диапазона измерения
    Соответствие стандартам IEC 61010, категории перенапряжения II – 1000 В, III – 600 В, двойная изоляция
    Защита предохранителем на входе µAmA 0,5 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм
    Защита предохранителем на входе A 10 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм
    Дисплей (жидкокристаллический) Цифровая шкала: 40000 отсчетов на основном дисплее, обновляется 2-3 раза в секунду; 4000 отсчетов на обоих дополнительных дисплеях.
    Аналоговая графическая шкала: 40 сегментов, обновляется 10 раз в секунду
    Подсветка с двумя уровнями яркости Яркая подсветка для ясного считывания показаний прибора в плохо освещенных местах
    Выбор диапазона измерения Автоматический
    Выбор полярности Автоматический
    Выход за пределы измерений На дисплее появляется OL (кроме режима измерения токовой петли 4-20 мА, в котором отображаются HI и LO)
    Сохранение данных в память (режим STORE) До 100 значений могут быть сохранены в памяти. Эти значения можно просмотреть с помощью функции RECALL
    Рабочая температура 0ºС – 40ºС
    Температура хранения -10ºС – 50ºС
    Относительная влажность ≤75% - 0ºС -30ºС; ≤ 50% - 30ºС -40ºС
    Тип батареи 9 В, NEDA 1604 или 6F22 или 006P
    Разряженная батарея На дисплее появляется значок
    Электромагнитная совместимость В электромагнитном поле <1 В/м: Полная погрешность = паспортная погрешность + 5% от диапазона/ В электромагнитном поле >1 В/м Погрешность не установлена
    Размеры (В х Ш х Д) 177 х 85 х 40 мм
    Масса Около 340 г (включая батарею)
  • Комплект поставки UNI-T UT71C

    Наименование Количество
    1 Мультиметр цифровой с автодиапазоном, TRUE RMS, порт USB UNI-T UT71C 1
    2 Комплект измерительных щупов 1
    3 Термопара K-типа (никель-хром – никель-кремний) (подходит для измерения температур ниже 230°C) 1
    4 Зажим «крокодил» 1
    5 Комплект измерительных зажимов 1
    6 Кабель USB 1
    7 Компакт-диск (Инструкция по установке и программное обеспечение) 1
    8 Сумка-чехол 1
    9 Батарея на 9 В (NEDA 1604, 6F22, 006P) 1
    10 Руководство по эксплуатации 1
