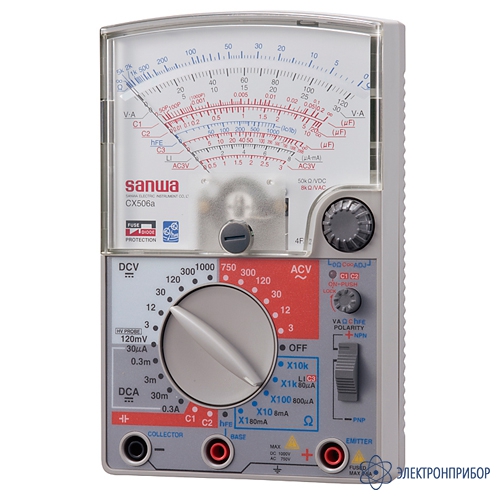

CX506a — мультиметр аналоговый

Код товара: 49394
  • 4-6 дней

    • Гарантия

      24 месяца

    • Производитель

      SANWA, Япония

    • Артикул

      00395

    Назначение мультиметра аналогового CX506a:

    Прибор CX506a является портативным аналоговым мультиметром, предназначенным для измерения в слаботочных цепях.

    Особенности мультиметра аналогового CX506a:

    • Высокая чувствительность (50 кОм/В);
    • Измерение емкости с помощью встроенного транзисторного генератора;
    • Соответствует IEC61010-1 CAT III, 600 В;
    • Широкий выбор измерительных функций и диапазонов поворотным переключателем на 26 положений;
    • Функция проверки транзисторов;
    • Переключатель полярности для измерения переменного напряжения и тока.

  • Технические характеристики мультиметра аналогового CX506a:

    Параметр Диапазоны измерения Погрешность Примечание
    Постоянное напряжение 120 мВ ±4% от всей шкалы сопротивление входа: 4 кОм
    3/12/30/120/300/1000 В ±2,5% от всей шкалы сопротивление входа: 50 кОм/В (диапазон 1000 В:15 кОм/В)
    Переменное напряжение 3/12/30/120/300/750 В ±3% от всей шкалы (3 В: ±4% от всей шкалы) сопротивление входа: 8 кОм/В
    Переменный ток 30 мкА/0,3 мА/3 мА/30 мА/0,3 А ±2.5% от всей шкалы (30 мкА и 0.3 А: ±3% от всей шкалы) падение напряжения: 120 мВ (диапазон 0.3A: 300 мВ)
    Сопротивление 5 кОм (X1)/50 кОм (X10) /500 кОм (X100) /5 МОм (X1k) /50 МОм (X10k) ±3% показания центр шкалы 38 Ом (X1) макс. 5 кОм (X1) тестовое напряжение: 3 В (X10k: 12 В)
    Ёмкость C1: 50 пФ~0.2 мкФ
    C2:0.01~20 мкФ    		 ±6% показания встроенный генератор
    C3: 1 ~2000 мкФ качественная оценка диапазон для измерения (Ω X1k)
    Коэффициент усиления транзисторов по току 1 - 1000 качественная оценка hFE=lc/lb
    Диапазон частот:
    для диапазонов 3 В и 12 В: 40 Гц~30 кГц
    для диапазона 30 В: 40 Гц~10 кГц
    Параметр Значение
    Общие характеристики
    Измерение переменного тока однополупериодный выпрямитель
    Тип измерительной головки подвижный магнит, растянутая шкала (15 мкА)
    Максимальное рабочее напряжения измеряемых цепей переменное 600 В
    ЭМС IEC61326: 1997+A1: 1998+A2: 2001
    Стандарт безопасности IEC 61010-1 (EN61010-1) 2-я редакция 2001 CAT III, 600 В, степень загрязнения 2
    Питание батареи питания R6 (IEC) или UM-3 1.5 В x 2шт., 6F22 9 В x 1 шт
    Размеры 165х106х46 мм
    Вес 370 г

  • Комплект поставки CX506a

    № Наименование Количество
    1 Мультиметр аналоговый CX506a 1
    2 Измерительные щупы TL-21a 1
    3 Запасной предохранитель 1
    4 Провод с зажимом "крокодил" CL-506a 1
    5 Батарея 1
    6 Руководство по эксплуатации 1
