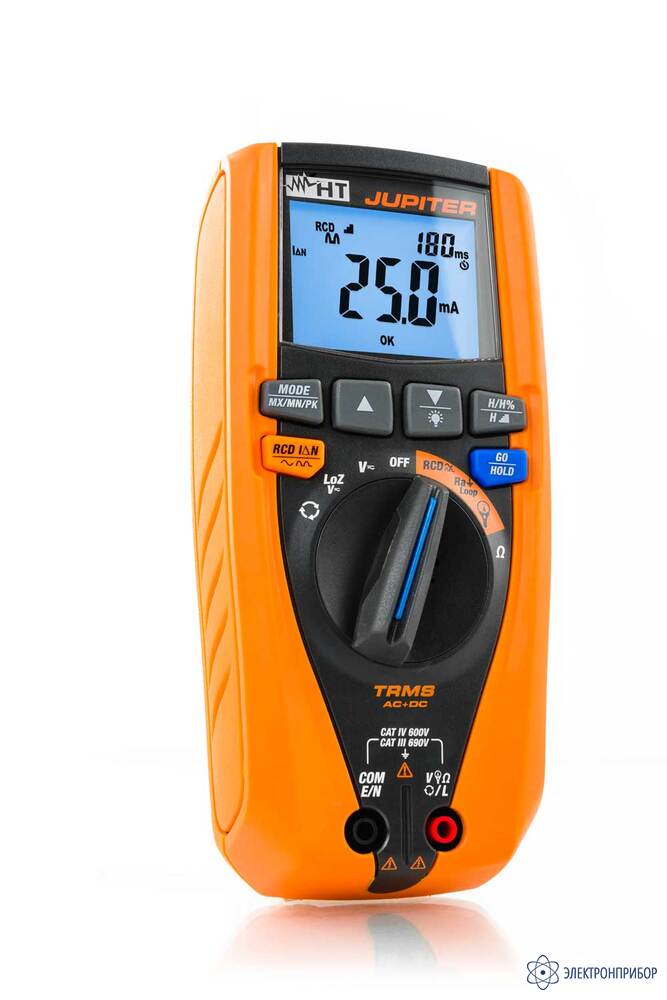

Jupiter — мультиметр цифровой

Код товара: 49879
  • Особенности мультиметра цифрового Jupiter:

    • Функция «Мультиметр»: измерение переменного (АС, AC+DC) и постоянного напряжения до 690 В, переменного и постоянного тока до 40/ 400 А, частоты (до 1 кГц), сопротивления (до 2 кОм), целостность цепи (прозвонка <30 Ом);
    • Базовая погрешность: ±0,5%, автовыбор предела измерений;
    • Максимальное разрешение: 0,1 В/ 0,1 А/ 0,1 Ом/ 0,01 Гц;
    • Измерение ср. кв. зн. сигналов U/I произвольной формы (TRMS);
    • Автодетектирование сигнала U/I (постоянное/переменное);
    • Низкоомный вход LoZ для уменьшения паразитных наводок;
    • Регистрация Min/ Max, удержание пиковых значений (от 1мс);
    • Измерение бросков тока (Inrush- с.к.з.): время интегрирования 16.7, 20, 50, 100, 150, 175, 200 мс;
    • Поддержка т/преобразов: 1, 10, 30, 40, 100, 200, 300, 400 А, 1 кА, 2 кА, 3 кA (опции);
    • Функция «Электробезопасность»: измерение полного сопротивления цепи Ф-Ф, Ф-Н, Ф-З и вычисление ожидаемого тока КЗ (Ipsc);
    • Измерение параметров УЗО (АС, А- общего типа/G): время отключения, ток отключения, Uконт, Ra без отключения УЗО (ток 15 мА);
    • Измерение %THD и гармоник напряжения и тока (до 25-й);
    • Индикация последовательности чередования фаз (1 полюсный);
    • Измерение токов утечки (максимальное разрешение 0,01 А) с опциональными клещами;
    • ЖК-индикатор (9999), графическая линейная шкала (72 сегментов), подсветка дисплея;
    • Компактность, безопасность (кат.IV 600 В/ кат.III 690 В);
    • Батарейное питание, автовыключение.
  • Технические характеристики мультиметра цифрового Jupiter:

    Параметр Значение
    Постоянное напряжение/ DCV
    Диапазон измерений 0,1…690 В
    Погрешность ± (0,5 % + 2 е.м.р.)
    Максимальное разрешение 0,1 В
    Входной импеданс* 1 MОм
    Защита входа 690 В пост./ перем.
    Переменное напряжение/ ACV (TRMS)
    Пределы измерений 690 В
    Погрешность ± (0,5 % + 2 е.м.р.)
    Максимальное разрешение 0,1 В
    Полоса частот 32 Гц ÷ 1 кГц
    Входной импеданс* 1 MОм
    Защита входа 690 В пост. / перем
    Постоянный ток / DCA с т/датчиком HT4006**
    Пределы измерений 40 А/ 400 А
    Погрешность ± (0,5 % + 2 е.м.р.)
    Максимальное разрешение 0,1 А
    Переменный ток/ ACA (AC, AC+DC– TRMS) с т/датчиком HT4006**
    Пределы измерений 40 А/ 400 А
    Погрешность ± (0,5 % + 2 е.м.р.)
    Максимальное разрешение 0,1 А
    Частота (Hz)
    Пределы измерений 33…99,99 Гц/ 100…999,9 Гц
    Погрешность ± (0,1% + 1 е.м.р.)
    Максимальное разрешение 0,01 Гц
    Сопротивление (R)
    Пределы измерений 0…199,9/ 200…1999 Ом
    Погрешность ± (1,0 % + 5 е.м.р.)
    Максимальное разрешение 0,1 Ом
    Прозвон цепи
    Порог срабатывания ≤ 30 Ом
    Звуковая индикация Непрерывный зуммер 2 кГц
    Броски пускового тока (INRUSH) с т/датчиком HT4006**
    Предел измерений 1000 А (частота 50/ 60 Гц)
    Погрешность измерения ± (2,5% + 2 е.м.р.)
    Частота дискретизации 4 кГц
    Период интегрирования 16,7/ 20/ 50/ 100/ 150/ 175/ 200 мс
    Гармоники (напряжение и ток)
    Диапазон измерений от 1 до 25-й гармоники, THD%
    Погрешность измерения ± (5% + 10 е.м.р.)
    Разрешение 0,1В / 0,1А/ 0,1%
    Тест УЗО
    Тестовый ток (Iтест) 30/ 100/ 300 мА
    Типы УЗО АС, А, G
    Режимы испытаний УЗО (½, 1, 2, 5) х Iтест, дискретное нарастание тока отключения/Ramp, автоматический тест/ AUTO
    Время отключения 40…310 мс
    Разрешение 1 мс
    Погрешность измерения ± (2 % + 2 е.м.р.)
    Дифференциальный ток отключения УЗО
    Измерение тока отключения (30 мА ≤ I∆N ≤ 300 мА)
    Тип УЗО АС, А, G
    Погрешность ± 5% I∆N
    Разрешение 0,1 х I∆N
    Полное сопротивления цепи/ петли (в том числе без отключения УЗО)
    Диапазон измерений 1…1999 Ом 0,1… 199.9
    Разрешение 1 Ом 0,1 Ом
    Погрешность - 0%/ (+5%Rизм+ 3 е.м.р)
    Тестовый ток 15 мА 100 мА
    Чередование фаз/ Sequence (1 пр. метод)
    Напряжение 100…690 В (фаза - нейтраль, фаза – земля)
    Частота 42,5 … 69 Гц
    Общие данные
    Измерение ср. кв. зн. Сигнал произвольной формы (TRMS)
    Дисплей ЖКИ, 4 разряда (макс. «9999»), + графическая шкала
    Скорость измерения 2 изм./с
    Автовыключение питания 15 мин
    Источник питания 1,5 В х 4 (тип ААА)
    Ресурс батарей Режим «Мультиметр»: до 130 ч. (без подсветки).
    Режим «Электробезопасность»: ~5,4К тестов Ra (15 mA), 13К тестов Ra (100 mA), ~ 8600 тестов RCD (Ramp), ~ 160К тестов RCD (T).
    Соответствие МЭК/EN-61010-1, 61010-2-030, 61010-2-033
    Исполнение IP40
    Условия эксплуатации Температура: 5 С…40 С; отн. влажность: не более 80 %
    Габаритные размеры 175 x 85 x 55мм
    Масса 420 г

    Примечания:
    * В режиме LoZ входной импеданс 3,5 кОм.
    ** Поддержка опциональных т/ преобразователей (клещи, петля): HT96U, HT97U, HT98U, F3000U, Flex. Моделям т/преобразователей с выходным коннектором Hypertac для соединения с прибором необходим опциональный адаптер NOCANBA.

  • Комплект поставки Jupiter

    Наименование Количество
    1 Мультиметр JUPITER 1
    2 Сумка для переноски 1
    3 Комплект батарей питания 1
    4 Комплект измерительных проводов 1
    5 Шнур питания C2065 1

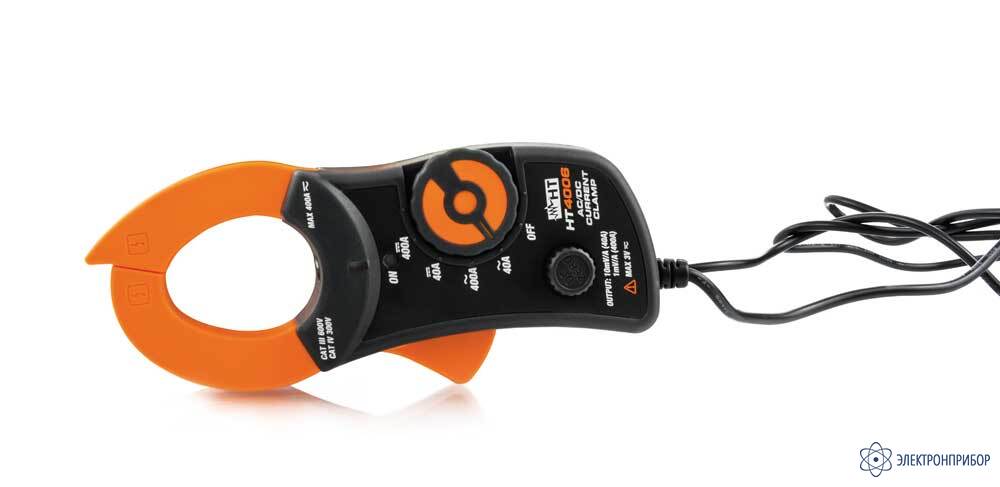

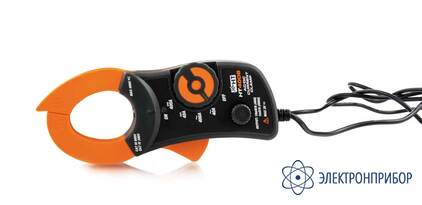

    6 Клещи HT4006 1
    7 Сертификат калибровки IS09000 1
    8 Руководство по эксплуатации 1
