АКИП 2208 2, АКИП22082, АКИП-2208/2
Мультиметры портативные (тестеры)

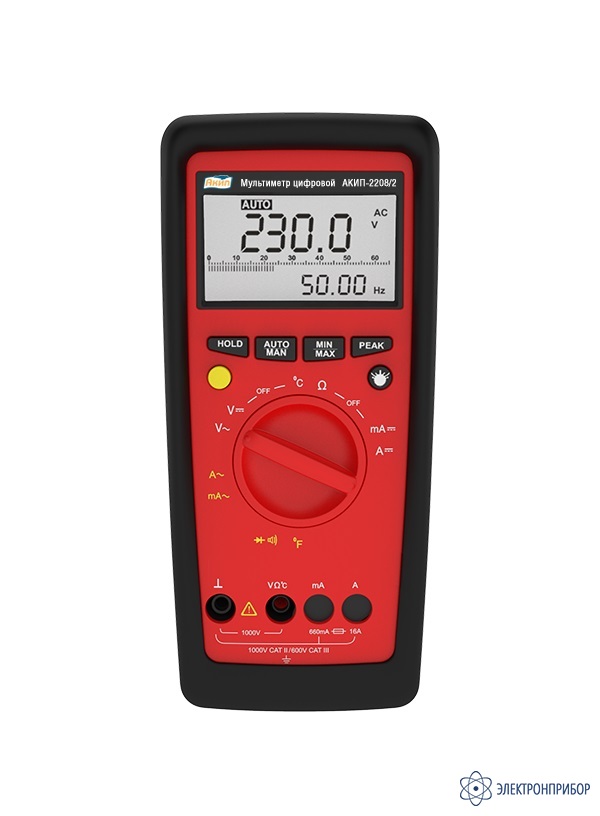

АКИП-2208/2 — мультиметр
Код товара: 72790-
2-3 дня
-
Гарантия
12 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
90487-23 до 16.11.2028
-
Производитель
Особенности мультиметра АКИП-2208/2:
- измерение переменного (АС) и постоянного (DC) напряжения до 1000 В, переменного и постоянного тока до 16 А, частоты до 10 МГц, сопротивления до 66 МОм и целостности цепи, испытание p-n переходов, температуры;
- базовая погрешность (DCV): ± 0,4 %;
- максимальное разрешение (5 разрядов): 100 мкВ / 10 мкА /100 мОм / 10 мГц / 1 пФ / 1 °C;
- отдельный вход «mA» для слаботочных измерений (0…660 мА);
- ЖК-индикатор (6600, 4 разряда скорость 2,8 измерений в секунду);
- графическая линейная шкала (7 сегментов, 2,8 измерений в секунду), подсветка дисплея;
- регистрация Min/ Max/ AVG значений;
- относительные измерения: режим ∆-измерений (абсолютный и относительный % значения);
- удержание (HOLD), режим автоудержание (AutoHold);
- батарейное питание, автовыключение (АРО);
- индикация на ЖКИ: напряжение элементов питания, сгорание предохранителя (Fuse);
- механическая блокировка измерительного входа от неправильного подключения;
- безопасность категория IV 600 В / категория III 1000 В.
-
-
Технические характеристики мультиметра АКИП-2208/2:
Параметр АКИП-2208/1 АКИП-2208/2 АКИП-2208/3 АКИП-2208/4 Постоянное напряжение (DCV) Пределы измерений 660,0 мВ / 6,600 / 66,00 / 660,0 / 1000 В Максимальное разрешение 100 мкВ / 1 / 10 / 100 мВ / 1 В Погрешность измерений ± (0,7 % + 5 е.м.р.) @ 660 мВ, ± (0,4 % + 5 е.м.р.) остальные пределы Входной импеданс >10 МОм (пределы «В»), >100 Ом (предел «660 мВ») Защита входа 1000 В пост. ~ 1000 В скз Переменное напряжение (ACV) Пределы измерений 660,0 мВ / 6,600 / 66,00 / 660,0 / 1000 В Максимальное разрешение 100 мкВ / 1 / 10 / 100 мВ / 1 В Погрешность измерений ± (1,2 % + 5 е.м.р.) @ 660 мВ, ± (1,0 % + 3 е.м.р.) остальные пределы Рабочая полоса частот 1 20 … 200 Гц (предел «660 мВ»), 20 Гц … 2 кГц (пределы «В») Входной импеданс > 10 МОм (пределы «В»), > 100 Ом (предел «660 мВ») Защита входа 1000 В пост. ~1000 В скз Постоянный ток (DCA) Пределы измерений 2 66 / 660 мА / 10 А 66 / 660 мА / 16 А 66 / 660 мА / 10 А 66 / 660 мА / 10 А Максимальное разрешение 10 / 100 мкА / 10 мА Падение напряжения 66 / 660 мВ / 350 мВ Погрешность измерения ± (0,8 % + 5 е.м.р.) @ 66 / 660 мА, ± (1,5 % + 5 е.м.р.) @ 10 / 16 А Переменный ток (ACA) Пределы измерений 2 66 / 660 мА / 10 А 66 / 660 мА / 16 А 66 / 660 мА / 10 А 66 / 660 мА / 10 А Максимальное разрешение 10 / 100 мкА / 10 мА Падение напряжения 66 / 660 мВ / 350 мВ Погрешность измерений ± (0,8 % + 5 е.м.р.) @ 66 / 660 мА, ± (1,5 % + 5 е.м.р.) @ 10 / 16 А Полоса частот 3 20 Гц … 2 кГц Переменный ток (ACA) Пределы измерений 66 / 660 А - - - Максимальное разрешение 10 / 100 мА Падение напряжения 66 / 660 мВ Погрешность измерений ± (0,8 % + 5 е.м.р.) Полоса частот 20 Гц … 2 кГц Сопротивление (DCR) Пределы измерений 660,0 Ом / 6,600 / 66,00 / 660,0 кОм / 6,600 / 66,00 МОм Максимальное разрешение 0,1 / 1 / 10 / 100 Ом / 1 / 10 кОм Погрешность измерений ± (0,8 % + 5 е.м.р) … ± (2,0 % + 5 е.м.р.) Частота / Гц (уровень ≤ 5В скз) Диапазон измерений - - 10 Гц …66 / 660 Гц / 6,6 / 66 / 660 кГц/ 6,6 / 10 МГц Максимальное разрешение - - 0,01 / 0,1 / 1 / 10 / 100 Гц / 1 / 10 кГц Погрешность - - ± (0,2 % + 5 е.м.р.) Коэффициент заполнения импульсов (Duty %) Диапазон измерений - - 1,0 … 98,90 % Максимальное разрешение - - 0,01 % Погрешность - - 10 Гц … 1 кГц: ± 5 е.м.р.
1 кГц … 10 кГц: ± 5 е.м.р. / кГцПрозвон цепи Предел тестирования 660 Ом (Uхх около 3,3 В) Индикация Непрерывный звуковой сигнал f=2 кГц Испытание p-n Диапазон тестирования 2 В (Uхх около 3,3 В) Максимальное разрешение 1 мВ Погрешность ± (2,0 % + 10 е.м.р.) Емкость Пределы измерений - - 6,6 / 66 / 660 нФ / 6,6 / 66 / 660 мкФ / 6,6 / 40 мФ Максимальное разрешение - - 1 / 10 / 100 пФ / 1 / 10 / 100 нФ / 1 / 10 мкФ Погрешность - - ± (2 % + 10 е.м.р.) … ± (5 % + 10 е.м.р.) Температура (°C / °F) Термопара K-тип 0 °C … + 1300 °C Максимальное разрешение 1 °C Погрешность (прибора) ± (2% + 3 е.м.р.) Peak Hold Режим Для режимов измерения напряжения и тока (U/ I) Погрешность ± (3% + 300 е.м.р. ) Общие данные Измерение среднеквадратического значения Сигнал произвольной формы (TrueRMS) только АКИП-2208/4 Максимальная индикация «6600» (формат шкалы 4 разряда) Линейная шкала 55 сегментов (масштабирование индикации 65 сегментов) Скорость измерения Цифровая шкала: 2,8 измерений в секунду
Линейная шкала: 28 измерений в секундуАвтовыключение (APOff) 15 минут (возможна блокировка автовыключения) Источник питания 1,5 В х 2 штуки (тип АА / LR6) Срок службы батарей до 600 часов до 400 часов Индикация разряда < 2 В (
). Контроль напряжения батареи на ЖКИ (вольтметр)Условия эксплуатации Температура: 0°C …50 °C, относительной влажность: не более 75 % Габаритные размеры 86 х 185 х 55 мм Масса около 482 г (с батареями) Исполнение IP 50 (гнезда IP 20) Примечание 1 - Зависимость погрешности измерений напряжения от частотного диапазона входного сигнала (синус) Пределы Разрешение (k) Пределы допускаемой основной погрешности 20 - 50 Гц > 50 Гц - 60 Гц > 60 Гц – 200 Гц > 200 Гц – 2 кГц 660,0 мВ 100 мкВ ± (0,01·X + 3·k) ± (0,012·X + 5·k) ± (0,05·X + 3·k) - 6,600 В 1 мВ ± (0,01·X + 3·k) ± (0,05·X + 7·k) ± (0,05·X + 7·k) 66,00 В 10 мВ 660,0 В 100 мВ 1000 В 1 В 2 - для предела «10 A / 16 А» максимальное время измерения тока не более 30 секунд.
Падение напряжение (Volt drop): 60 мВ (предел 66 мкА / 6 / 60 / 600 мА / 6А); 300 мВ (предел 10 А).3 - Зависимость погрешности измерений перем. тока от частотного диапазона входного сигнала (синус) Пределы Пределы допускаемой основной погрешности 20 - 50 Гц > 50 Гц - 60 Гц > 60 Гц – 2 кГц 66,00 мА ± (0,01·X + 3·k) ± (0,008·X + 5·k) ± (0,05·X + 7·k) 660,0 мА ± (0,01·X + 3·k) ± (0,008·X + 5·k) ± (0,05·X + 7·k) 10 А / 16 А ± (0,01·X + 3·k) ± (0,015·X + 5·k) ± (0,05·X + 7·k) -
Комплект поставки АКИП-2208/2
№ Наименование Количество 1 Мультиметр АКИП-2208/2 1 2 Набор кабелей 1 3 Защитный чехол 1 -
