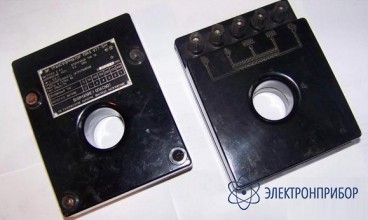

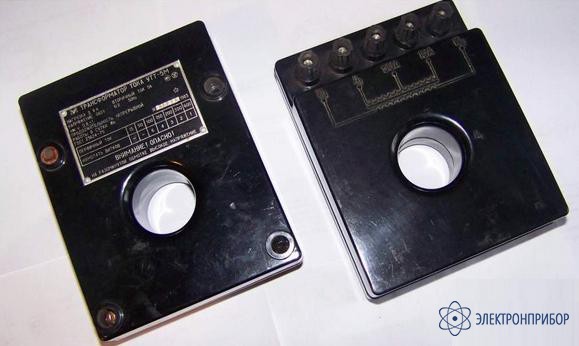

УТТ-5М — трансформатор тока измерительный лабораторный

Сохранить в PDF Распечатать
Код товара: 20331
  • 161-49
    ВНИМАНИЕ! Выпуск прибора прекращен. К поставке предлагаются приборы складского хранения с восстановленным ресурсом, прошедшие полную проверку, с гарантией согласно ТУ.

    Назначение трансформатора УТТ-5М:

    Трансформатор УТТ-5М предназначен для использования в цепях переменного тока при электрических измерениях и поверке приборов.

  • Технические характеристики трансформатора УТТ-5М:

    Параметр Значение
    Класс точности 0,2
    Нормальное значение частоты или области значений частот, Hz 50
    Номинальное значение силы первичного тока, А 15; 50; 100; 150; 200; 300; 600
    Номинальное значение вторичной нагрузки, V·A 5 (при cosφ от 0,8 до 1)
    Предел допускаемой погрешности:
    токовой, %
    угловой
    ±[0,2+0,04(Iн/I-1)]
    ±[10+1(Iн/I-1)]'
    Габаритные размеры трансформатора, mm, не более 164х131х60
    Диаметр центрального отверстия, mm, не менее 37
    Масса, kg, не более 1.5
    • Номинальное значение вторичного тока трансформатора – 5А
    • Номинальное значение напряжения первичной обмотки относительно корпуса и вторичной обмотки – 660V
    • Продолжительность непрерывной работы трансформатора не более 8h
    • Время перерыва до повторного включения не менее 30 min
    • Трансформатор сохраняет свои характеристики на частоте 60 Hz

    ВНИМАНИЕ! Выпуск прибора прекращен. К поставке предлагаются приборы складского хранения с восстановленным ресурсом, прошедшие полную проверку, с гарантией согласно ТУ.
