WireXpert 500-QUAD — тестер для сертификации оптического волокна многомодовый (Encircled Flux) и одномодовый 850/1300/1310/1500 нм

Код товара: 51483
    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      70598-18 до 13.03.2023

    • Производитель

      Softing It Networks

    • Артикул

      WX-500-QUAD

    Сертификаты

    Описание тестера для сертификации оптического волокна многомодовый (Encircled Flux) и одномодовый 850/1300/1310/1500 нм WireXpert 500-QUAD:

    WireXpert 500-QUAD - тестер для сертификации одномодового и многомодового оптического волокна 850/1300/1310/1550 нм. на соответствие стандартам Tier 1, TIA 568 C.3, IEC 14763-3, IEC 61280-4-1.

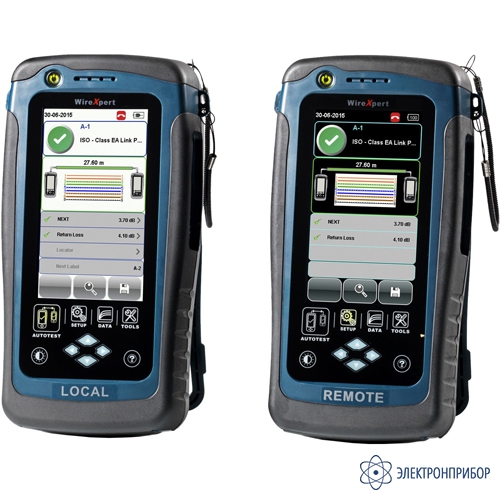

    Тестер состоит из основного и удаленного блоков с большими сенсорными экранами, двух модулей для тестирования многомодового волокна (850/1300 нм), двух модулей для одномодового (1310 и 1550 нм) и эталонных патчкордов с низким уровнем вносимых потерь и отражений. Прибор выполняет двустороннее измерение затухания по двум волокнам сразу и определяет длину линии. Вся работа выполняется автоматически, от пользователя требуется только выбрать параметры тестирования, и сохранить протокол по завершению процесса.

  • Технические характеристики тестера для сертификации оптического волокна многомодовый (Encircled Flux) и одномодовый 850/1300/1310/1500 нм WireXpert 500-QUAD:

    Параметр Значение
    Тестирование волокна (Многомод EF). Адаптеры: WX_AD_EF_MM2
    Длины волн 850/1300 нм, Encircled-Flux (EF)
    Длительность автотеста 6 секунд для двустороннего тестирования
    Тип коннектора FC-SC FC-SC
    Стандарты тестирования TIA 568 C.3, IEC 14763-3, IEC 61280-4-1
    Динамический диапазон 12 дБ
    Потери от 0 до 24 дБ ±0.2 дБ
    Длина линии от 0 до 2000 м ±1.5 м
    Выходная мощность от -16 дБм до -20 дБм
    Чувствительность приемника -40 дБм
    Длина волны встроенного локатора повреждений (VFL) 650 нм, мощность 0 дБм
    Тестирование волокна (Одномод). Адаптеры: WX-AD-SM2
    Длины волн 1310/1550 нм
    Длительность автотеста 6 секунд для двустороннего тестирования
    Тип коннектора SC, Опционально LC
    Стандарты тестирования TIA 568 C.3, IEC 14763-3
    Потери от 0 до 31dB ±0.2 дБ
    Длина линии от 0 до 20 000 м. ±1.5 м
    Выходная мощность от -5 дБм до -9 дБм
    Чувствительность приемника -40 дБм
    Общие характеристики
    Интерфейсы Разъем для подключения видеомикроскопа
    RJ45 Ethernet разъемU
    SB интерфейс
    3,5 мм. разъем для подключения гарнитуры
    Разъем питания
    Защита по напряжению есть (от телефонного напряжения)
    Экран 5 дюймовый промышленный сенсорный экран на обоих устройствах
    Корпус Корпус из прорезиненного пластика повышенной прочности, выдерживает испытание на падение 1,5м на твердую поверхность
    Источник питания Адаптер переменного тока 100-240V на 12V, 3A
    Съемный перезаряжаемый Li-Ion аккумулятор (более 8 часов работы)
    Память 2000 протоколов испытаний медного кабеля
    Внешний USB накопитель
    Рабочая температура от 0 °С до 40 °С (влажность от 10% до 80%)
    Температура хранения от -20 °С до 60 °С
    Поддержка языков tw, cs, en, fi, fr, de, it, ja, ko, pl, pt, ru, es, sv, tr
    Габариты 232 x 126 x 87 мм
    Вес 1.4 кг

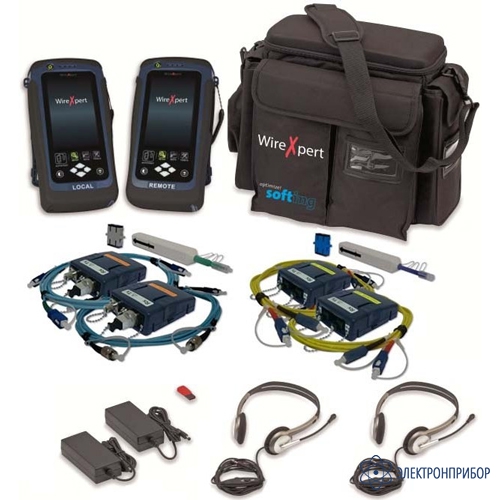

  • Комплект поставки WireXpert 500-QUAD

    Наименование Количество
    1 Основной блок WireXpert 500 (SM) 1
    2 Удаленный блок WireXpert 500 (SM) 1

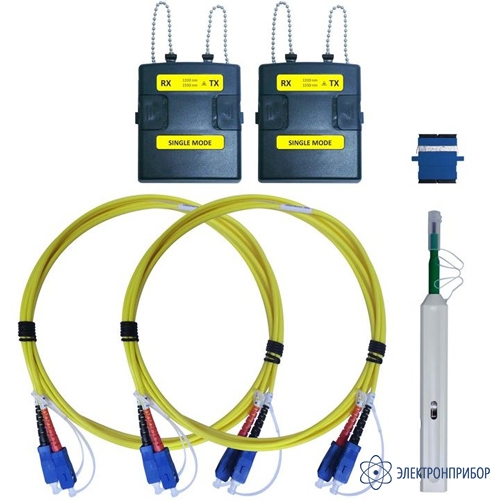

    3 Адаптеры для сертификации оптических линий SM 1310/1550 нм (WX_AD_SM2) 2

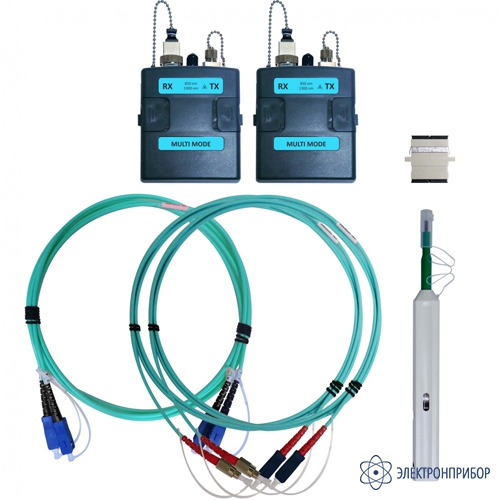

    4 Адаптеры для сертификации оптических линий MM 850/1300 нм (PS-WX_AD_EF_MM2) 2
    5 Эталонные дуплексные оптические тестовые шнуры SM, SC-SC 2
    6 Эталонные модально прозрачные оптические тестовые шнуры MM, FC-SC 2
    7 Патчкорды оптические MM, SC-SC 2
    8 Устройство для чистки коннекторов 1
    9 Аккумуляторные батареи Li-ion 2
    10 Стилус 2
    11 Защитные крышки на экран 2
    12 Гарнитуры 2
    13 Зарядные устройства AC 2
    14 Шнуры питания 2
    15 Сертификат заводской калибровки 1
    16 USB накопитель с инструкцией и Программным Обеспечением 1
    17 Сумка для транспортировки 1
